Пр № 2,3 Программирование циклических и разветвлённых процессов
Программирование циклических и разветвлённых процессов рассматривается на примере умножения двоичных чисел без знака.

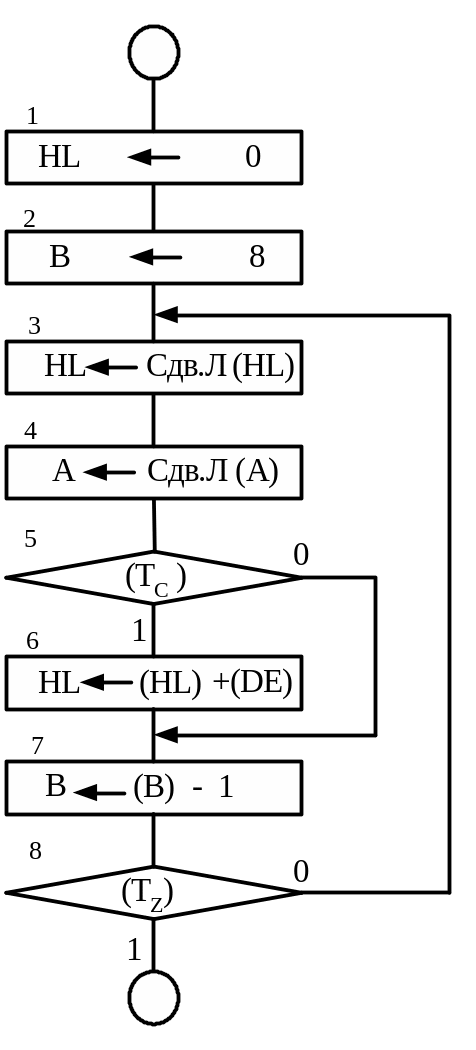

1. Апгоритм перемножения двоичных чисел без знака
1
.
Обнуление регистра М (НL)
2. Загрузка в регистр В числа разрядов множителя
3. Сдвиг влево содержимого пары регистров НL на один разряд влево. Операция осуществляется удвоением содержимого пары регистров по команде DAD.
4. Блок анализа содержимого младшего разряда множителя. В нём содержимое аккумулятора сдвигается вправо и содержимое младшего разряда поступает в триггер переноса ТС регистра признаков МП КР580ВМ80.
5. Условный переход (разветвление) по условию содержимого триггера переноса. При (ТС) = 1 осуществляется переход к блоку 6; при (ТС) = 0 – к блоку 7.
6. Складываются содержимое пары регистров HL и пары DE (множимое).
7. Уменьшение содержимого счётчика на единицу.
8. Разветвление по содержимому триггера нуля регистра
признаков. При (TZ) = 0 (содержимое счётчика не равно нулю)
осуществляется переход к блоку №3, при (TZ) = 1 (содержимое
счётчика равно нулю) осуществляется выход из цикла и
переход к другой микропрограмме.
Программа умножения двоичных чисел на языке кодовых комбинаций
-
Адрес
команды
в ОП
Мнемо-ника ко-манды
Кодовая
Комбинация
команды
Бай-
ты
Число
тактов
Пояснения
1250
LXI H
1251
00
1252
00
1253
MVI B
1254
8
1255
DAD H
1256
RAR
157
JNC
1258
5B
1259
12
125А
DAD D
125В
DCR B
125С
JNZ
125D
55
125Е
12
22
