У рыб небольших размеров (до 4 кг) под гонадой просматривается (с другой стороны) вторая гонада и даже мышцы и кожа в обратном порядке (Рисунок 142).

Рисунок 142: Расположение органов в теле самки русского осетра: А – вид в разрезе; Б – эхограмма, продольный срез (1 – кожа и подкожная жировая клетчатка; 2 – мышечная ткань; 3 – гонада; 4 – жир гонады; 5 – кишечник).

14.5.3 Особенности визуализации органов при поперечном сканировании

При поперечном сканировании меняется расположение органов на экране монитора (Рисунок 143).

251

Рисунок 143: Локализация внутренних органов и тканей в теле самца сибирского осетра: А – поперечный срез; Б – эхограмма, поперечный срез (1 – кожа и подкожная жировая клетчатка; 2 – мышечная ткань; 3 – гонада; 4 – жир гонады; 5 – кишечник; 6 – почка; 7 – нотохорда).

Кожа,подкожнаяклетчатка,мышечнаятканьисерознаяоболочкабрюшной полости визуализируются так же, как и при продольном сканировании.

Генеративная часть семенника имеет овально-миндалевидную форму, заключённуювчёткуюгиперэхогеннуюоболочкусвнутреннейэхооднородной структурой и располагается (в отличие от яичника у самок) непосредственно под мышечной тканью. На второй стадии развития семенников генеративная тканьчастично(II,IIполужировая,II-III)илиполностью(IIжировая)окружена жировой тканью, которая на экране монитора выглядит как гипоэхогенная (тёмная,почтичёрная)зона.Тканьяичников(областьсмешаннойэхогенности) не примыкает к мышцам, не имея четких границ. На некоторых стадиях эта область может быть отделена от мышечной ткани гиперэхогенной жировой тканью (Рисунок 144).

252

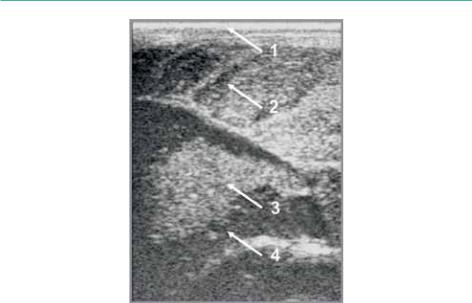

Рисунок 144: Эхограмма поперечного среза самки русского осетра: 1 – кожа и подкожная жировая клетчатка; 2 – мышечная ткань; 3 – яичник; 4 – жир яичника.

При небольших размерах рыб при поперечном сканировании хорошо визуализируются кишечник, хорда и почки.

14.6 Раннее определение пола и стадий зрелоСТИ осетрОВЫХ с использованием нетравмаТИЧНОГО экспресс-метОДА УЗИ

Для описания стадий зрелости гонад осетровых рыб используется шкала зрелости, разработанная Трусовым (1972) для русского осетра. Ниже приводится краткое описание особенностей различных стадий развития семенников и яичников, которые важны для последующего анализа эхографических изображений гонад.

14.6.1 Анализ УЗИ изображений семенников на различных стадиях зрелости

14.6.1.1 Самцы I стадия зрелости (М1)

Семенники представляют собой тонкие тяжи беловато-серого или светлорозового цвета (Рисунок 145). В начале стадии, они, в основном, состоят из соединительной ткани, к концу стадии ширина семенника достигает 5–7 мм. Жировая часть семенника практически отсутствует, генеративная ткань имеет молочно-белый цвет.

253

Рисунок 145: Семенники стерляди I стадии зрелости (М1) самца. Возраст – 1

год; длина (L/l) – 41,0/33,0 см; вес – 0,25 кг. Семенники: длина – 8,7/8,7 см;

ширина – 0,4 см. А – локализация семенника в теле рыбы; Б – вид семенника.

При УЗИ-сканировании самцов I стадии зрелости (Рисунок 146) генеративная ткань семенников из-за малых размеров не визуализируются.

254

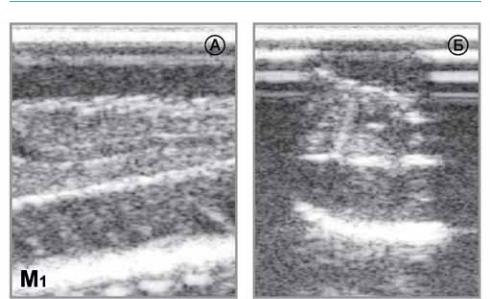

Рисунок 146: Эхограммы семенников стерляди первой стадии зрелости (M1): А–продольныйсрез;Б–поперечныйсрез(гонадыданнойособипредставлены на рисунке 145).

14.6.1.2 Самцы II стадия зрелости (М2)

СеменникиIIстадиизрелостихорошоразличимы,имеют,какправило,розоватобелый цвет (Рисунок 147). Ширина генеративной ткани семенников у рыб, созревающих впервые, составляет 0,3–0,6 см, а у повторно созревающих – 1,0– 1,5 см. Общая ширина (вместе с жировой частью) составляет у созревающих впервые – около 1,5 см, у повторно созревающих – до 3,5 см. Это позволяет отличать повторно созревающих самцов.

255

Рисунок 147: Семенники II стадии зрелости (М2) русского осетра. Возраст – 2

года; длина (L/l) – 75,0/65,0 см; вес – 1,9 кг;. Семенники: вес – 25,0 (15,0/10,0) г;

длина – 23,0/20,0; ширина – 1,5 см. А – локализация семенников в теле рыбы; Б – вид семенников; В – поперечный срез семенника (1 – генеративная ткань; 2 – кровеносный сосуд).

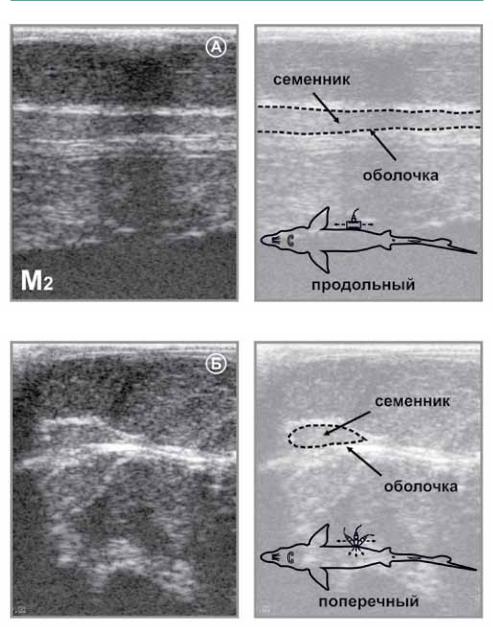

Начиная со II стадии развития, генеративная часть гонады самцов легко идентифицируется при продольном и поперечном сканировании (Рисунок 148). Генеративная часть гипоэхогенна и имеет чёткие границы. Жировая часть не развита или незначительно развита с медиальной стороны и практически не визуализируется. Края гонады плавно изогнуты, при этом хорошо просматривается яркая гиперэхогенная оболочка семенника.

257

только с латеральной стороны) считается II полужировой стадией. Ширина 0,2–2,5 см (вместе с жиром 1,0–5,0 см), цвет варьирует от розово-белого до белого.

Рисунок 149:Гонады сибирского осетра II полужировой стадии зрелости (M2sf). Возраст–2года;длина–(L/l)78,0/67,0см;вес–2кг.Семенники:длина–28,5/28,5 см; вес – 20,0 (10,0/10,0) г; ширина (общая/генеративная ткань) – 1,3/0,6 см. А – локализация семенника в теле рыбы; Б – вид семенника; В – поперечный срез семенника (1 – генеративная ткань; 2– жир семенника; 3– кровеносный сосуд).

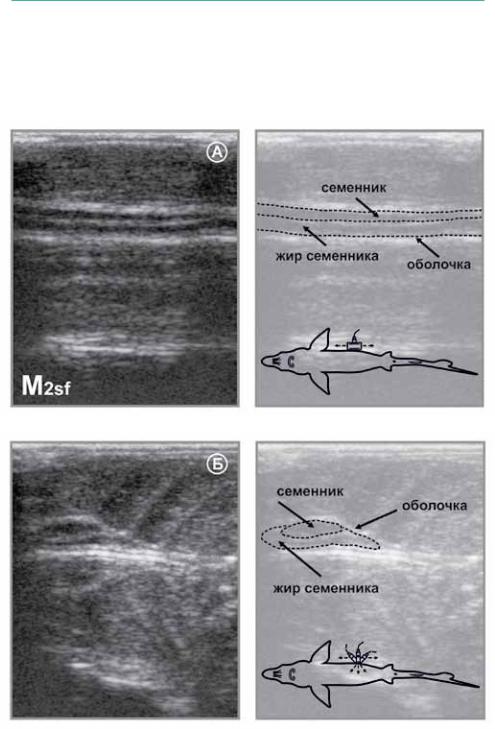

На II полужировой и II жировой стадиях развития генеративная часть семенникаувеличиваетсянезначительно.Общийобъёмгонадыувеличивается за счёт накопления жира. В связи с накоплением жира в генеративной части
