4.6.6 Динамическая индикация
При реализации так называемых плоских дисплеев, т.е. индикаторов многозначных символов, например, содержащих несколько семисегментных индикаторов (ССИ), удобно использовать мультиплексное управление, при котором одни и те же управляющие схемы поочередно обслуживают различные ССИ, выбирая их в определенной последовательности. При этом каждый индикатор возбуждается импульсно. Иллюзия постоянного свечения всех символов создается из-за инерционности человеческого зрения. Если частота возбуждения символов составляет десятки герц (современные средства визуальной индикации имеют частоты 70…100 Гц), то мерцания изображения неощутимы.
4.6.7 Динамическая клавиатура
Во многих применениях МП работают автономно по заранее заданной программе без вмешательства человека. Наряду с этим существуют МП системы, включающие в контур управления человека-оператора. Типичным средством ввода информации в этом случае является клавиатура.

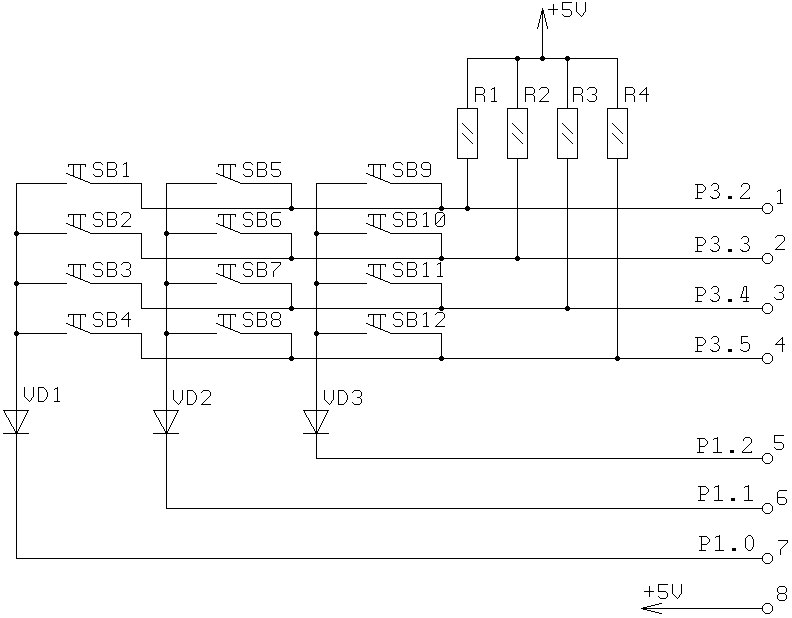

Суть динамической клавиатуры состоит в том, что вся клавиатура включается по матричному принципу, причём стремятся, чтобы матрица была квадратной (рисунок 24). Это позволяет существенно уменьшить количество линий, требуемых для подключения клавиатуры к МП.
Нижние три линии (см. рисунок 24) используются для активации одного из столбцов лог. 0, верхние четыре опрашиваются МП. Если ни одна из клавиш не нажата, то из-за резисторов R1-R4 МП считывает состояние лог. 1. При нажатии клавиши в активном столбце на соответствующем выводе строки появится лог. 0. Опросив все столбцы и проанализировав состояние строк, можно сделать вывод, какие клавиши были нажаты.
Рисунок 24 – Схема динамической клавиатуры
