Составляющие баланса

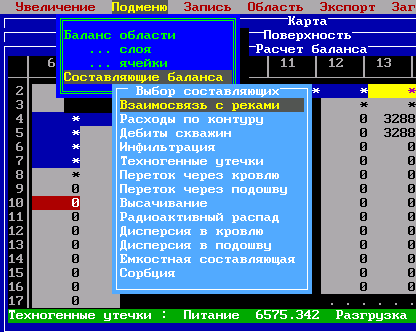

Табличное представление отдельных составляющих баланса (Рис. 24).
Рис. 24. Подменю окна «Баланс»
Матричные операции
Модуль «Матричные операции» представляет собой удобное средство для выполнения арифметических операций с массивами исходной информации и полученных решений (Рис.25), а также для формирования массивов исходной информации.
Рис.25. Диалоговое окно «Матричные операции»
Модуль «Матричных операций» оформлен в виде каскада из четырех окон: «Карта» [F1], «Поверхность» [F2], «Графики [F3] и «Таблица» [F4].
Работа в этих окнах аналогична работе в модулях «Решение и анализ». Дополнительно в главном меню модуля «Матричные операции» добавлен пункт «Операция» и изменены пункты «Загрузка» и «Запись».
Загрузка
В этом пункте можно загружать исходные массивы (Рис. 26), начальный уровень, решения задач (Рис. 27) и файлы данных (Рис. 28).
Для удобства работы в подменю «Параметры фильтрации» и «Параметры миграции» возле наименования каждого исходного массива проставлено обозначение файла массива (Рис. 26) (расширение *.dat). При выборе позиции «Уровни (решения)» или «Файлы данных» появляется окно со списком файлов начального уровня, решений и данных (соответственно Рис. 27, Рис. 28).
Рис. 26. Загрузка параметров фильтрации
Рис. 27. Загрузка уровней
Рис. 28. Загрузка файлов данных (*.dat)
Чтение / запись слоя
Загружается файл, который ранее был записан в аналогичном подменю пункта «Загрузка».
ASCII (*.TXT)
Загружаются текстовые файлы, которые были экспортированы из модуля решения.
Запись
Сохранение данных. Функционально не отличается от окна «Загрузка» (Рис. 29).
Рис. 29. Подменю «запись»
Операция
Данное подменю позволяет проводить с массивами различные арифметические действия и формировать массивы, которые иначе необходимо было бы вручную формировать в модулях «Редактор данных». Как видно из Рис. 30, выбор массивов, с которыми будут проводиться операции, аналогичен подменю «Загрузка». Операции не зависят от того, какой первоначально был загружен массив при входе в «Матричные операции». Операции с матрицами (вычитание, сложение, умножение и деление, а также умножение на число) проводятся не только в текущем слое просмотра, но и в остальных слоях модели.
|
|
Рис. 30. подменю «Операция»
Объемная модель
Графическое представление расчетной схемы области фильтрации (Рис.31). Работа с программой аналогична работе с окном «Поверхность» в модулях «Решение и анализ».
Рис.31. Объемная модель
Характеристика рекомендації
1. Найменування рекомендації
ПРОГРАМНА СИСТЕМА МIF та посібник користувача програмною системою MIF v. 4.2 (Моделювання фільтрації та масопереносу у підземних водах)
Розглянута на засіданні Вченої Ради ДВ УкрДГРІ (протокол № 2/2002 від 27 березня 2002р.)
2. Найменування організації-розробника
Дніпропетровське відділення УкрДГРІ
3. Автори рекомендації
Синах В.Ю. – зав. сектором моделювання гідрогеологічних процесів, Білокопитова Н.А. – провідний науковий співробітник, Курочкіна Н.Г., Просенко С.О. – наукові співробітники, Токар М.В. – мол. науковий співробітник
4. Стислий зміст
У посібнику викладені рекомендації щодо використання програмного комплексу. Містить описання процесу створення математичних моделей за програмою MIF
5. Значимість
На рівні країн СНД.
6. Вид рекомендації
Методичний посібник
7. Переваги рекомендації в порівнянні з досягнутим рівнем
Рекомендація пропонується вперше
8. Відомості про реєстрацію та патентування або винаходи, або відкриття, пов’язані з рекомендацією, що пропонується до впровадження
Матеріали рекомендації не реєструвалися як винахід або відкриття
9. Дані про публікацію рекомендації, що пропонується до впровадження
Матеріали рекомендації не публікувалися
10. Можливості, галузі і масштаби впровадження рекомендації
Впровадження доцільно у геологічних підприємствах, що планують здійснювати створення і супроводження моделей, та в організаціях, що вже користуються програмним комплексом MIF
11. Місце впровадження
Геологічні підприємства Геологічної служби України
12. Передбачувана організація робіт по впровадженню рекомендації
Рекомендація буде використовуватися як інструкція при підготовці вихідної інформації щодо створення математичних моделей. Впровадження здійснюється у 2002-2003рр.
13. Обґрунтування очікуваної геологічної та міжгалузевої ефективності
Буде скорочено час освоєння програмного забезпечення
В.Ю. Синах
Н.Г. Курочкiна
Н.А. Білокопитова
