Правила виконання креслення плати друкованої.
Креслення друкованої плати виконується відповідно до вимог, встановлених
ГОСТ2.417-91. Основні вимоги:
Креслення іменують:”Плата друкована”.
Креслення вик. у масштабах 4:1, 2:1, 1:1.
На кресленнях дозволяється наносити прямокутну координатну сітку суцільними тонкими лініями з кроками 2,5; 1,25; 0,625 мм.
На кресленні зображують одну проекцію з друкованими провідниками та отворами. Допускаються виконувати додаткові вигляди з частковим зображенням рисунка, які полегшують читання креслення.
На кресленні плати отвори показують спрощено – одним колом. Якщо відстань між отворами кратна кроку координатної сітки, то отвори розміщують на її вузлах. Оозміри отворів, їх кількість, розміри контактних площадок та інші відомості розміщують у таблиці на кресленні.
Окремі друковані елементи допускається штрихувати.
Провідники завширшки менш ніж 2,5мм зображують суцільною товстою лінією, яка збігається з віссю симетрії провідника. Дійсна ширина вказується у тихнічних вимогах. Провідники завширшки більш ніж 2,5 мм зображують двома лініями.
На кресленні плати розміри зазначають:
- за ГОСТ 2.307- 68,
- нанесенням координатної сітки у прямокутній або полярній системі координат,
- комбінованим методом за допомогою розмірних та відносних ліній та координатної сітки в прямокутній або полярній системі координат.
Зображення друкованої плати, яка має елементи, що повторюються, допускається виконувати не повністю. В цьому випадку треба вказати закономірність розташування таких елементів.
Технічні вимоги розміщують у такій послідовності:
Друковану плату виготовити … методом.
Друкована плата повинна відповідати ГОСТ 23752-79, група жорсткості …
Крок координатої сітки … мм.
Розміри для довідок.
Покриття … .
Побудова та принцип роботи ферида.

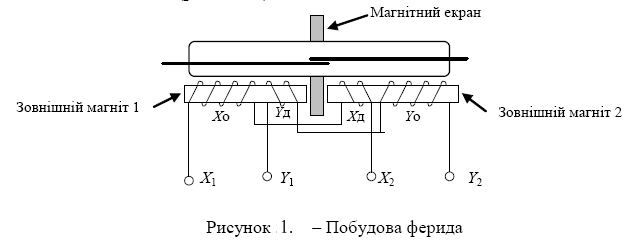

Ферид має зовнішній магніт з матеріалу з прямокутною петлею гістерезису. Керувальні обмотки ферида – X та Y – поділено на дві частини (рис. 1).
Обмотка Xо має 2n витків й намотана на один кінець балона, а обмотка Xд – n витків, намотаних зустрічно обмотці Xо – на інший кінець балона. Обмотка Yд має n витків й намотаних зустрічно обмотці Xо , а Yо – 2n витків, намотаних в той же бік, що й обмотка Xо . Таке ввімкнення називається диференціальним. Для замикання контактів треба до обмоток Xо + Xд та Yо + Yд подати імпульс струму однієї полярності. У такому разі утворюються основні магніторушійні сили (МРС) AWXO та AWYО й додаткові – AWXД та AWYД. Додаткова МРС AWXД направлена зустрічно AWYО , а AWYД – зустрічно AWXO . Оскільки кількість витків основних обмоток перевищує кількість витків додаткових обмоток,
результуюча МРС буде направлена у відповідності з напрямком основних обмоток, тому обидва зовнішні магніти перемагнічуються в одному напрямку. Магнітний потік, який проходить через контакти, намагнічує їх. Кінці пластин створюють протилежні полюси й притягуються, а контакт замикається (рис. 2). Для розмикання контактів достатньо подати в одну із обмоток імпульс тієї ж полярності, що й для замикання контактів.

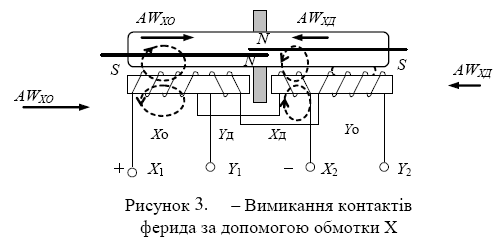

На рис. 3 показано розмикання контактів, якщо імпульс струму проходить через обмотки Xо та Xд . У цьому випадку МРС AWXД перемагнічує
другий зовнішній магніт в протилежному напрямку. Кінці контактних пластин намагнічуються однаково (полюсами SS) й тому розштовхуються.можливе виключення й обмотками Yо та Yд . При цьому перемагнічується магніт 2. Кінці контактних пластин намагнічуються однаково (полюси NN) й тому контакти розштовхуються.
