ZF-Ecomat: 4149 / 4180 / 4182 |
|
HP 502/504 / HP 592/594 / HP 602/604 |
Ремонт |
2.Ремонт
2.1Смена фильтра
!ОПАСНОСТЬ
При сливании, отработанное масло может проливаться и загрязнять окружающую среду! Опасность для окружающей среды!
Собирайте отработанное масло в достаточно большую емкость, и утилизируйте в соответствии с предписаниями охраны окружающей среды.
Утилизируйте грязные фильтры в соответствии с предписаниями охраны окружающей среды.
1Отвинтить пробку маслосливного отверстия (1) и слить масло в соответствии с описанием в разделе 1.11.
2Снять крышку фильтра (2).
3Вытащить старый фильтрующий элемент (3).
УКАЗАНИЕ
Проверить фильтр на загрязнения.
4Вставить новый фильтрующий элемент (0750 131 003).
УКАЗАНИЕ
Фильтр должен всегда меняться на новый. Чистка фильтра недопустима.
5Проверить, что кольцо круглого сечения (4) фильтра сидит правильно и не повреждено.
6Смазать кольцо круглого сечения трансмиссионным маслом.
2
1
019661
31
019662
4
008513
4149 751 908b21 - 2005-10 |
2-1 |
ZF-Ecomat: 4149 / 4180 / 4182 |
|
HP 502/504 / HP 592/594 / HP 602/604 |
Ремонт |
7Заменить кольцо круглого сечения (1) в крышке фильтра (2).
21
11
010483
8Установить на место крышку фильтра (1).
9Завинтить и затянуть четыре болта с шести-
гранными головками с шайбами (2). |
1 |
Момент затяжки: 23 Нм |
|
|
21
019661
4149 751 908b21 - 2005-10 |
2-2 |
ZF-Ecomat: 4149 / 4180 / 4182 |
|
HP 502/504 / HP 592/594 / HP 602/604 |
Ремонт |

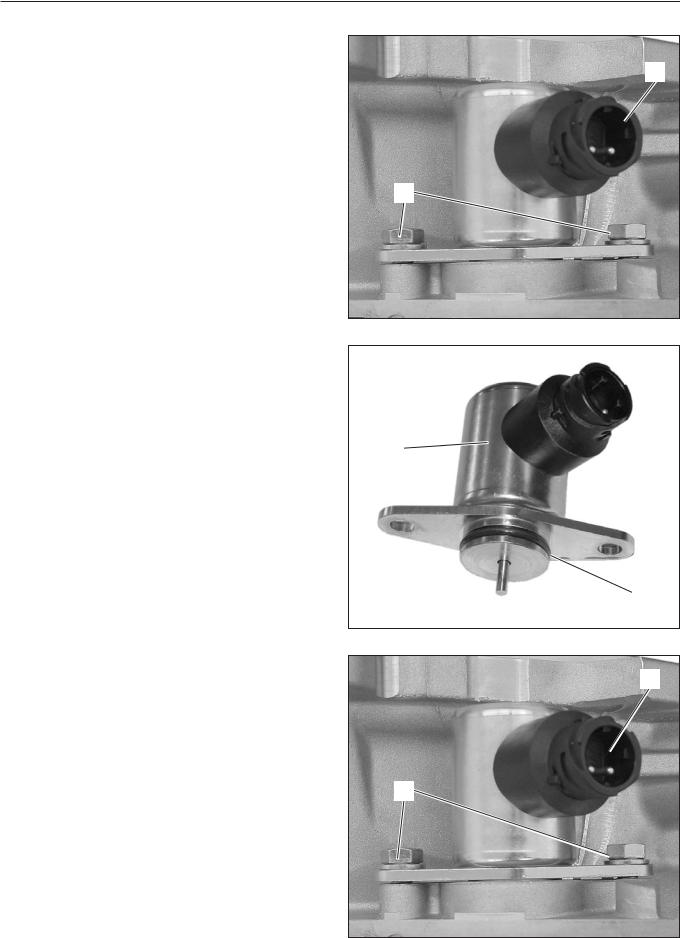

2.2Замена электромагнитного клапана ретардера
1
1Снять кабельный разъем на электромагнитном клапане (1).
2Вывинтить два болта с шестигранными головками M8 (2).
21
019715
3Снять электромагнитный клапан (1), и установить новый электромагнитный клапан с новым кольцом круглого сечения (2).
11
|
|
21 |
|
|
019716 |
4 |
Завинтить и затянуть два болта с шестигран- |
|
|
ными головками M8x22 с шайбами (1). |
12 |
|
Момент затяжки: 23 Нм |
|
5 |
Опять подключить кабельный разъем (2). |
|
|
|
1 |
|
|
019715 |
4149 751 908b21 - 2005-10 |
2-3 |
ZF-Ecomat: 4149 / 4180 / 4182 |
|
HP 502/504 / HP 592/594 / HP 602/604 |
Ремонт |
2.3Замена электромагнитного клапана гидроаккумулятора
1Снять кабельный разъем на электромагнитном клапане (1).
2Отделить воздуховод.
12 |
1 |
|
3Вывинтить оба болта с шестигранными головками M8 (2).
021173
4Смазать новое кольцо круглого сечения (1) техническим вазелином и вложить его в канавку электромагнитного клапана.
1
019651
5Установить клапан на место.
6Завинтить и затянуть болты с шестигранными
головками M8x55 с шайбами (1). Момент затяжки: 23 Нм
7Опять присоединить воздуховод и кабельный
разъем. |
11 |
021173
4149 751 908b21 - 2005-10 |
