Техническая характеристика комплекса технологического оборудования ипкс-0131
Производительность по творогу, кг/смену......................500
Объем перерабатываемого молока в сутки, л................. 5000
Машинно-аппаратурная схема комплекса технологического оборудования ЭЛМЛ ПТ-2 для производства творога поточным способом представлена на рис.2.
Комплекс предназначен для поточного производства творога жирностью 5 и 9 % в условиях мини-молокозаводов производительностью по перерабатываемому молоку до 10 000 л/смену.
Он состоит из резервуара /, винтового насоса 2, многосекционного аппарата тепловой обработки 3, вращающегося двухцилиндрового обезвоживателя 4, бойлерной установки 5, насоса 6, двухцилиндрового охладителя 7 и фасовочной машины 8. Процесс производства творога начинают с заквашивания молока в резервуаре 1 до образования сгустка с рН 4,5...4,7. Продолжительность сквашивания не должна превышать 10 ч.
Рис.2 Машинно-аппаратурная схема комплекса технологического оборудования ЭПМЛ ПТ-2 для производства творога поточным способом
Готовый сгусток перемешивают в течение 2...5 мин и винтовым насосом 2 подают в многосекционный аппарат 3 тепловой обработки сгустка, в котором его нагревают до температуры 48...54 °С при выработке полужирного творога, до 46...52 "С — крестьянского творога и до 42...50 °С — нежирного творога. Нагревание проводят в течение 2...2,5 мин горячей водой температурой 70...90°С, приготавливаемой в бойлерной установке 5. Из секции нагревания аппарата 3 сгусток подают в секцию выдерживания, где он находится в течение 1... 1,5 мин.
После этого сгусток направляют в секцию охлаждения аппарата 3, в которой сгусток охлаждают до 30...40°С при производстве полужирного творога и крестьянского, до 25...35 °С при выработке нежирного творога.
Из аппарата 3 тепловой обработки сгусток поступает на вращающийся двухцилиндровый обезвоживатель 4, обтянутый фильтрующей тканью из лавсана. Содержание влаги в твороге регулируют путем изменения угла наклона барабана обезвоживателя или температуры подогревания и охлаждения. Отделившаяся сыворотка удаляется при помощи насоса 6.
Полученный творог охлаждают до температуры 8...12°С в двухцилиндровом охладителе 7 и направляют на фасование в машину 8.
Техническая характеристика комплекса технологического оборудования эпмл пт-2
Производительность по творогу, кг/смену..................................500... 1000
Объем перерабатываемого молока в сутки, л............................6000... 10000
Материал для упаковки творога...................................................Пергамент
Занимаемая площадь (без участка фасования), м2.........................................70
Ведущее технологическое оборудование

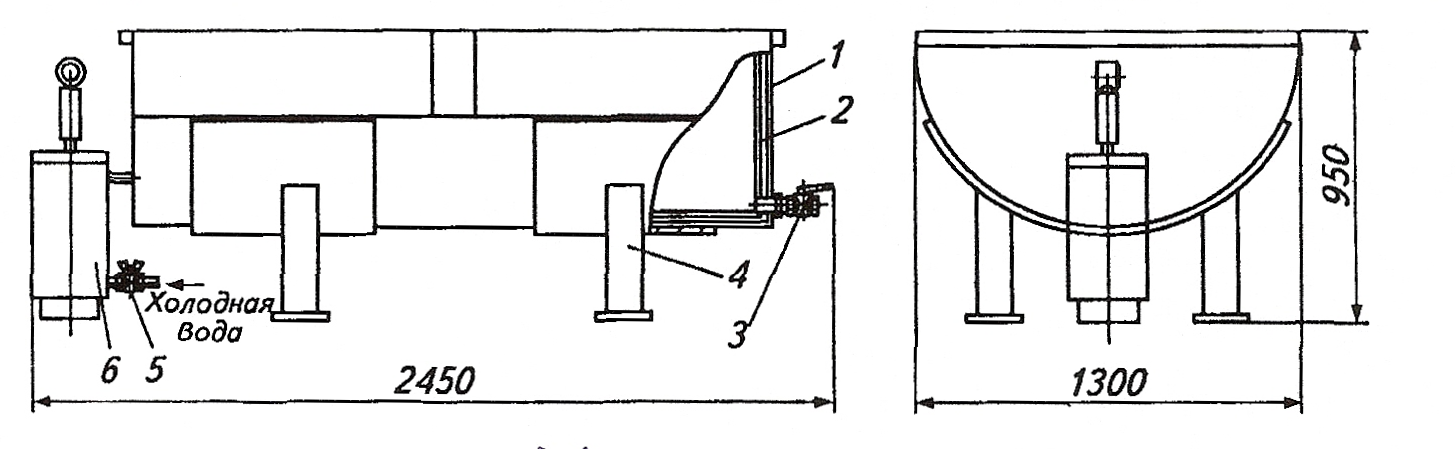

Ванна ИПКС-021 (рис. 3) предназначена для сквашивания молока при производстве различных видов творога в составе ккомплексов технологического оборудования ИПКС. Состоит из корпуса 1,
Рис.3 Ванна ИПКС - 021
выполненного в виде полуцилиндра, теплообменной рубашки 2, выносного водогрейного котла 6 со встроенными водонагревательными элементами, шаровых кранов 5 для подачи холодной воды и 3 для выпуска сыворотки и опор 4.
После внесения закваски, хлорида кальция, необходимого для восстановления солевого равновесия пастеризованного молока, а также сычужного фермента продукт перемешивают и оставляют в покое до окончания сквашивания.
Требуемая температура сквашивания молока обеспечивается выносным водогрейным котлом 6, из которого нагретая до температуры 32 °С вода направляется в теплообменную рубашку 2. Продолжительность сквашивания молока в ванне составляет 6...8 ч (при температуре 32 °С), при ускоренном способе — 4...4,5 ч (при температуре 35...38 °С).
После сквашивания молока образовавшийся в ванне сгусток раскладывается в мешки из лавсановой ткани, которые помещаются в пресс-тележку для отделения сыворотки.
