Инфракрасная спектрофотометрия
ВНИМАНИЕ!!! Вначале вы должны включить ИК-спектрофотометр, и только потом компьютер. Иначе компьютер не опознает прибор и работа будет невозможна.
Итак:
Включите ИК-спектрофотометр.
Включите компьютер.
Найдите на рабочем столе ярлык (рис 1)
рис 1
и двойным кликом запустите программу. Откроется основное окно управления
(рис 2)
Рис. 2
Ознакомьтесь с кнопками окна. Найдите кнопку и нажмите её.
Теперь найдите кнопку и нажмите её.
Откроется спадающее меню с активной кнопкой инициализации прибора (рис. 3):
Рис 3
Нажмите её.

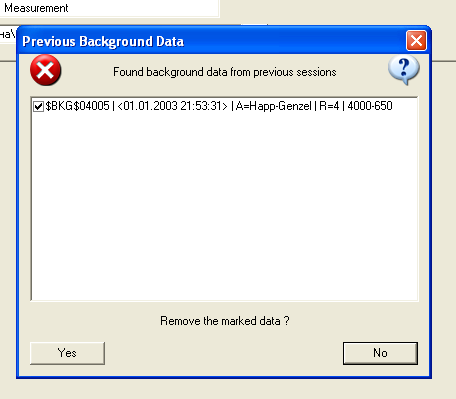

Появится окно (рис 5) запроса о смене “background” — «опорного спектра» (об этом чуть ниже)
Нажмите Yes и подождите.
Рис 5
Это окно исчезнет и на основном окне появятся значки, сигнализирующие о готовности прибора (интерфейс и зеркало) (рис 6)
Рис 6
Рассмотрите внимательно окно программы. На приведенном рисунке нажата кнопка (измерение)
В этом режиме вы должны установить параметры регистрации (сканирования) спектра и сканировать «опорный спектр» (background).
Что такое опорный спектр?
ИК-спектрофотометр, на котором вы работаете — это спектрофотометр с Фурье-преобразованием. Принцип его работы изложен в лекции по молекулярной спектроскопии. Этот спектрофотометр — однолучевой. Но на лекции мы говорили, что все спектрофотометры, даже однолучевые, должны работать с двумя лучами. И результат, который выдает прибор — это отношение двух лучей — опорного (или эталонного) и луча, в который поставлен измеряемый образец.
Если мы сканируем спектр образца относительно воздуха, то в качестве опорного спектра регистрируют спектр воздуха.
Если мы регистрируем раствор вещества, то в качестве опорного мы регистрируем спектр растворителя и, естественно, кюветы, куда мы наливаем растворитель.
Так как первой задачей у нас будет получение спектра полимерной пленки, то есть никакого растворителя и никакой кюветы мы использовать не будем, то опорным спектром будет спектр воздуха. То есть в кюветное отделение мы ничего в данный момент не помещаем.
Нам осталось задать режим сканирования.
Найдите в правом нижнем углу окна (рис 6) панель (рис 7):
Рис. 7
Нам нужен полный спектр полимерной пленки, то есть вся возможная область регистрации спектров. Поставим минимум 650, а максимум 4000. Это единицы абсциссы, «волновое число», «частота», показывающее, сколько раз длина волны инфракрасного излучения укладывается в 1см. Чтобы перейти к длине волны, нужно 10000 (количество микрометров в 1 см) разделить на «волновое число». Но делать этого не нужно — в современной ИК-спектрофотометрии абсцисса обозначается «волновым числом», а в старом олдриджском каталоге ИК-спектров, которым вы будете пользоваться, абсцисса обозначена в длинах волн (микроны, или микрометры), но сверху спектра приведены и волновые числа. Разница в обозначении связана с конструктивными особенностями приборов и мы обсуждали это на лекции.
Кроме диапазона сканирования необходимо установить «разрешение» спектра. Высокое разрешение необходимо для высокоточных исследований, но при этом возрастает время, необходимое для регистрации спектра. Нам достаточно 4 (мкм).
Следующий параметр — число «сканирований». Сердцем ИК-спектрофотометра является интерферометр Майкельсона. ИК-спектр с Фурье-преобразованием получается в результате перемещения («хода») подвижного зеркала в интерферометре Майкельсона. Возможно получения спектра при одном «ходе». Но спектр будет «загрязнен» шумами. Качественный спектр получают при усреднении нескольких таких спектров — нескольких «ходов» зеркала. Шумы распределены по нормальному закону и будут уменьшаться пропорционально корню квадратному из количества накопленных спектров. То есть, если мы зададим 4 сканирования, то результирующий спектр будет усредненным из четырех спектров и его шумы, в сравнении с каждым из этих четырех спектров, будут в два раза меньше. Для разрешения 4 целесообразно задать 16 сканирований — при этом мы получим качественный спектр за относительно короткий промежуток времени.
Следующая строка — «аподизация» — относится к математическому обеспечению и мы ничего переустанавливать не будем.
Строка выше предлагает нам установить режим выдачи данных — пропускание или оптическая плотность. Так как с концентрацией вещества линейно связана оптическая плотность (поглощение, абсорбция), её и установим.
После установки этих режимов мы должны зарегистрировать опорный спектр.
Для этого нажмем кнопку BKG (background) на этой панели (рис 8):
рис 8
Прибор начнет регистрацию опорного спектра и в левом нижнем углу появится информация о числе выполненных сканирований. Дождитесь конца регистрации.
Рис. 9
Опорный спектр будет иметь вид, изображённый на рисунке сверху.
Между 4000 см-1 и 3500 см-1 вы видите полосу поглощения, состоящую целого леса узких пиков. Такая же полоса поглощения находится между 2000 см-1 и 1400 см-1 . Эти полосы обусловлены содержащимися в воздухе парами воды — поглощение связано с колебаниями –О–Н-группы. В области между 4000 см-1 и 3500 см-1 это валентные колебания, в области между 2000 см-1 и 1400 см-1 — деформационные колебания (см. 2 лекцию курса).
Сильная полоса поглощения между между 2400 см-1 и 2300 см-1 —обусловлена поглощением диоксида углерода.
Так как следующий спектр мы будем регистрировать при тех же условиях, прибор учтет эти полосы поглощения и в результирующем спектре их не будет видно.
