Решение
1. Обозначить пролеты 11 и 12 и опоры 0, 1, 2 (рис.42, а).
2. От заданной системы перейти к основной, введя на каждую опору шарниры и опорные моменты (рис. 42,6).
3. Определить изгибающие моменты в характерных точках для основной системы от заданной нагрузки (см. прил. 5). Момент в точке С под силой F1 = 80 кН
момент в точке D под силой F2 = 30 кН
По найденным значениям строим эпюру М (рис.42, в).
а
рис. 42
4. Составить уравнение трех моментов. Промежуточная опора одна, поэтому и уравнение для опоры 1 будет одно:
где М0 = 0, так как опора 0 концевая и шарнирная;
= 151,1 кНм.
Подставим числовые значения в уравнение моментов:
0+2М1 (7 + 5) – 22,5 5 = - 6 (251,4 + 151,1)
или 24М1 = 2302, откуда М1 = — 95,9 кНм.
В точке С величина опорного момента
В точке D величина опорного момента
5. По найденным значениям построить эпюру Моп (рис. 42, г).
6. Суммировать значения эпюр М и Моп в характерных точках:
По найденным значениям строим эпюру Мх (рис.42, д).
7.По формулам (см. методические указания) вычислить поперечные силы в характерных точках.
По найденным значениям построить эпюру поперечных сил.
Пример 1, б. Построить эпюру Мх для балки, показанной на рис. 43, а.
Решение
1. Обозначить опоры 0, 1 и пролет 11 (рис. 43, а).
2. От заданной системы перейти к основной. Для этого вместо опор О и 1 вводим шарниры и опорные моменты М0 и М1. Кроме того, влево от опоры О вводим дополнительный (фиктивный) пролет 10 = О и фиктивную опору —1 с опорным моментом М-1 = О (рис. 43, 6).
3. Определить величины изгибающих моментов в характерных точках для основной схемы от заданной нагрузки (см. прил. 5).
Моменты в точках С и D от силы F1
Момент в точке Е (середине пролета) от нагрузки q
Момент в точке Е от совместного действия силы F1 и нагрузки q равен сумме моментов от каждого из них:
рис. 43
Значения М и М можно не определять, так как они меньше М . Строим эпюру М (рис. 43, в).
4. Составить уравнение трех моментов для промежуточной опоры 0:
где М-1 =0, так как и опора, и момент фиктивные; l0 = 0, так как этот пролет тоже фиктивный;
Подставим числовые значения в уравнение трех моментов:

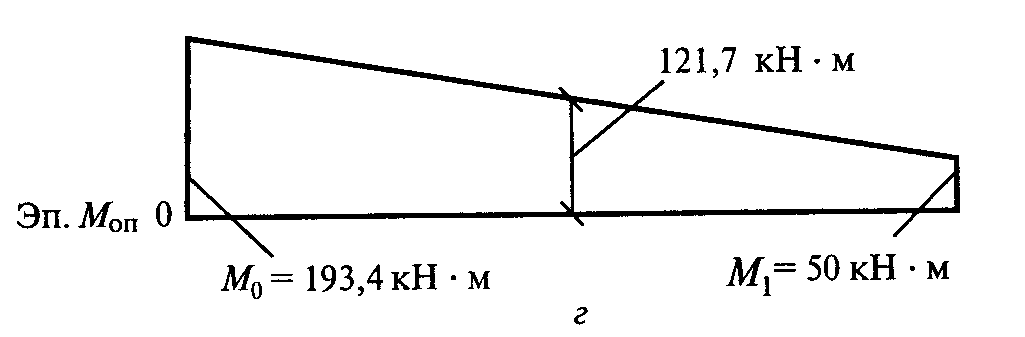

5. Построить эпюру опорных моментов Моп (рис. 43, г). Значение опорного момента в середине пролета (точка Е)
6. Определить значение изгибающего момента от заданной нагрузки для заданной схемы в точке Е:
Строим эпюру Мх (рис. 43, д). Она должна быть уточнена после построения эпюры Qх,
7.По формулам (см. методические указания) вычислить поперечные силы в характерных точках.
8. По найденным значениям построить эпюру поперечных сил.
Задание для расчетно-графической работы № 14. Построить эпюры изгибающих моментов и поперечной силы для неразрезной балки по данным одного из вариантов.
рис. 11
