Основные правила составления и чтения схем электроустановок
Виды и типы схем
Схемой называется специальный чертёж, на котором условными графическими обозначениями показаны все электрические, гидравлические, пневматические и другие составные части (элементы) устройств, цепи взаимосвязей между элементами в устройствах и сведения о их монтаже и эксплуатации.
В зависимости от вида элементов, входящих в устройство, различают следующие виды схем:
Кинематические – К;
Пневматические – П;
Гидравлические – Г;
Электрические – Э;
Комбинированные – С.
В зависимости от назначения различают следующие типы схем:
Структурные – 1;
Функциональные – 2;
Принципиальные (полные) - 3;
Соединений (монтажные) - 4;
Подключения - 5;
Общие – 6;
Расположения – 7.
Для изучения курса в основном будут необходимы электрические принципиальные (условное обозначение Э3) и электрические монтажные (Э4) схемы.

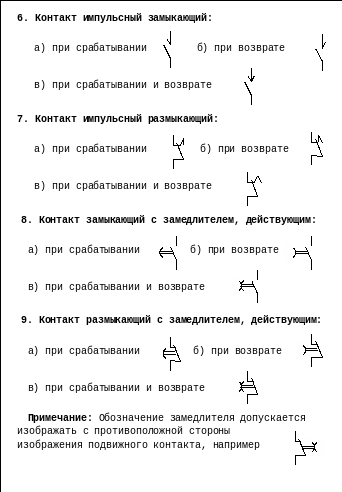

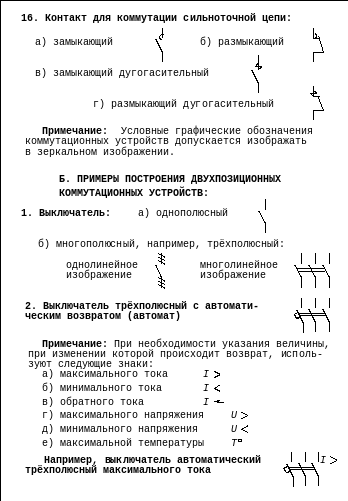

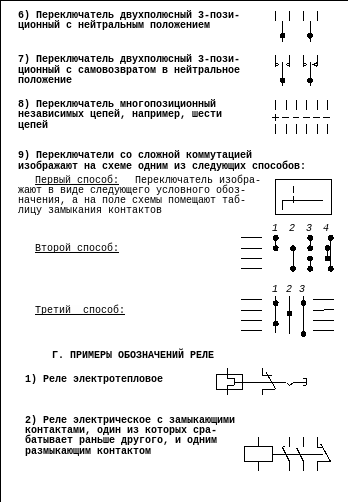

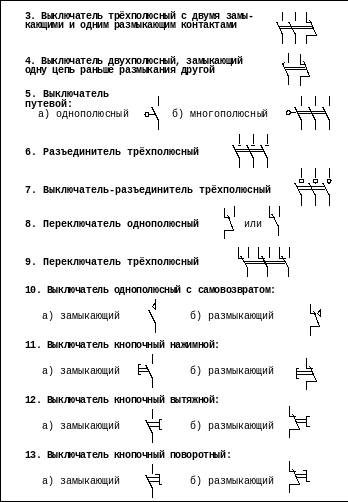

Условные графические обозначения
Для того, чтобы схемы были понятны всем, условные графические обозначения элементов и линий связи между ними стандартизированы. На электрические элементы, изображаемые на принципиальных схемах, существуют следующие стандарты.
Позиционные обозначения
Все элементы на схеме должны иметь буквенно-цифровые позиционные обозначения, проставляемые рядом – справа или вверху. Буквенно-цифровое обозначение является своего рода собственным именем элемента или устройства (фамилией, именем и отчеством) и должно однозначно определять элемент в пределах всего устройства. Состоит оно из одно- двух- или трёхбуквенного кода на первом месте (фамилия) и цифры, обозначающей порядковый номер элемента в устройстве на втором месте (имя). Если элемент устройства в свою очередь сам является устройством и состоит из ряда элементов, то при разнесённом способе изображения схем около каждого такого элемента проставляют позиционное обозначение устройства и через точку номер элемента в этом устройстве. Например, если магнитный пускатель КМ2 (второй магнитный пускатель в какой-либо схеме управления) имеет три элемента: катушку, силовой и вспомогательный контакты, то около графического обозначения катушки проставляют КМ2.1, силового контакта – КМ2.2, вспомогательного – КМ2.3.
Коды различных элементов стандартизированы и представлены в нижеследующей таблице.
Первая буква кода (обязательная) |
|||
! |
группа видов элементов |
||
! |
! |
двух- и трёхбуквенный код |
|
! |
! |
! |
виды элементов |
А |
Устройства |
АА АК |
Регулятор тока Блок реле |
В |
Преобразователи неэлектрических величин в электрические или наоборот (кроме генераторов и источников питания) |
ВА ВF BK BL BM BS |
Громкоговоритель Телефон (капсюль) Тепловой датчик Фотоэлемент Микрофон Звукосниматель |
С |
Конденсаторы |
СВ CG |
Силовая батарея конденсаторов Блок конденсаторов зарядный |
D |
Интегральные схемы, микросборки |
DA DD |
Интегральная схема аналоговая Интегральная схема цифровая, логический элемент |
E |
Элементы разные |
EK EL |
Нагревательный элемент Лампа осветительная |
F |
Разрядники, предохранители, устройства защитные |
FA
FP FU FV |
Дискретный элемент защиты по току мгновенного действия То же, но инерционного действия Предохранитель плавкий Разрядник |
G |
Генераторы, источники питания |
GB GE |
Батарея аккумуляторов Возбудитель генератора |
H |
Устройства индикационные и сигнальные |
HA HG HL HLA HV |
Прибор звуковой сигнализации Индикатор символьный Прибор световой сигнализации Табло сигнальное Индикаторы ионные и полупроводниковые |
K |
Реле, контакторы, пускатели |
KA KH KK KM KT KV KL |
Реле токовое Реле указательное Реле электротепловое Контактор, магнитный пускатель Реле времени Реле напряжения Реле промежуточное |
L |
Катушки индуктивности, дроссели |
LL LR LG LE LM |
Дроссель люминесцентного освещения Реактор Обмотка возбуждения генератора Обмотка возбуждения возбудителя Обмотка возбуждения электродвигателя |
P |
Приборы, измерительное оборудование |
PA PF PI PK PR PT PS PV PW PC PG |
Амперметр Частотомер Счётчик активной энергии Счётчик реактивной энергии Омметр Часы, измеритель времени Регистрирующий прибор Вольтметр Ваттметр Счётчик импульсов Осциллограф |
Q |
Выключатели и разъединители в силовых цепях (электроснабжения, питания оборудования и т. д.) |
QF QK QS QR QW QSG |
Выключатель автоматический Короткозамыкатель Разъединитель Отделитель Выключатель нагрузки Заземляющий разъединитель |
R |
Резисторы |
RK RP RS RU RR |
Терморезистор Потенциометр Шунт измерительный Варистор Реостат |
S |
Устройства коммутационные в цепях управления, сигнализации и измерительных
П р и м е ч а н и е. Обозначения применяют для аппаратов, не имеющих контактов в силовых цепях |
SA SF SB SBC SBT SL SP SQ SR SK |
Выключатель или переключатель Выключатель автоматический Выключатель кнопочный То же, на включение То же, на отключение Выключатель, срабатывающий от уровня То же, срабатывающий от давления То же, срабатывающий от положения (путевой) То же, срабатывающий от частоты вращения То же, срабатывающий от температуры |
T |
Трансформаторы, автотрансформаторы |
TA TS TV TL |
Трансформатор тока Электромагнитный стабилизатор Трансформатор напряжения Трансформатор промежуточный |
U |
Преобразователи электрических величин в электрические, устройства связи (кроме трансформаторов |
UB UR UD UZ UG UF |
Модулятор Демодулятор Преобразователь выпрямительный Преобразователь инверторный Блок питания Преобразователь частоты |
V |
Приборы электровакуумные и полупроводниковые |
VD VL VT VS |
Диод, стабилитрон Прибор электровакуумный Транзистор Тиристор |
W |
Линии и элементы СВЧ, антенны, линии электропередачи |
- |
|
X |
Соединения контактные |
XA XP XS XW XT XB XG XN |
Токосъёмник, контакт скользящий Штырь Гнездо Соединитель высокочастотный Соединение разборное Накладка, перемычка контактная Испытательный зажим Соединение неразборное |
Y |
Устройства механические с электромагнитным приводом |
YA YB YC YH |
Электромагнит Тормоз с электромагнитным приводом Муфта с электромагнитным приводом Электромагнитный патрон или плита |
Z |
Устройства оконечные |
ZL ZQ ZA ZV ZF |
Ограничитель Фильтр кварцевый Фильтр тока Фильтр напряжения Фильтр частоты |
