Расчетная работа № 4 Определение наивыгоднейшего диаметра нагнетательно- напорного водовода.
Дано: насосная станция по водоводу из асбетоцементных труб длиной l подает в напорный резервуар воду с секундным расходом q. По пути вода из водовода не отбирается. Расчетный суточный расход Qp. Насосная станция работает равномерно в течение t часов в сутки.
Стоимость I кВт – часа электроэнергии принять рубля . Коэффициент полезного действия насосных агрегатов .
Исходные данные для выполнения расчетов приведены в таблице 4.1.
Таблица 4.1
Исходные данные
Показатели |
варианты |
|||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
l , м |
2100 |
1700 |
2000 |
2100 |
1800 |
1500 |
2200 |
2300 |
1600 |
1900 |
q , м3/с |
0,0116 |
0,001 |
0,022 |
0,015 |
0,02 |
0,024 |
0,018 |
0,0215 |
0,027 |
0,025 |
Qp , м3/с |
668 |
900 |
480 |
540 |
510 |
720 |
580 |
650 |
600 |
840 |
t , час |
16 |
24 |
22 |
18 |
16 |
24 |
20 |
18 |
20 |
22 |
Требуется: определить экономически-наивыгоднейший диаметр водовода.
Решение.
Экономически - наивыгоднейший диаметр водовода определяется по формуле:
, м (4.1)
где z и - параметры, входящие в уравнение для определения удельного сопротивления трубопровода;
(4.2)
Для асбестоцементных труб при скорости движения воды в них
V≤1,5 м/с; = 0,00165; r = 4,88
m – показатель степени, характеризующий материал труб;
Для асбестоцементных труб m= 1,84;
R – ежегодные отчисления на амортизацию и ремонт, выраженные в долях. Для водоводов R= 0,35;
Т – срок окупаемости капитальных вложений. Рекомендуется принять Т= 16 лет.
С – стоимость подъема 1 м3 воды на 1 м высоты. Определяется по формуле:
, руб. (4.3)
где - стоимость 1 кВт – часа электроэнергии, руб;
- коэффециент полезного действия насосов;
q – секундная производительность насосов. Принимается равной секундному расходу, м3/с;
Q2 – среднегодовой расход воды, м3;
, м3
где Qp – расчетный суточный расход воды, м3/ сут;
в и z - величины, которые входят в уравнение для определения строительной стоимости 1 погонного метра напорного водовода:
. (4.4)
Для определения величины a, b и z составляется система трех уравнений с
тремя неизвестными. С этой целью задаются тремя или более диаметрами водоводов d и находят соответствующие им строительные стоимости по графику, приведенному на рис. 4.1
Для обеспечения решения этих уравнений их преобразовывают и логарифмируют:
(4.5)
. (4.6)
Примерный диаметр трубы определяется по формуле:
, м (4.7)
Расчет сводится в таблицу 4.2
Таблица 4.2
Результаты расчета
Показатели |
Условные диаметры водовода, м |
||||||||
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,6 |
|
R, руб. |
|
|
|
|
|
|
|
|
|
( ), руб. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
lg |
|
|
|
|
|
|
|
|
|

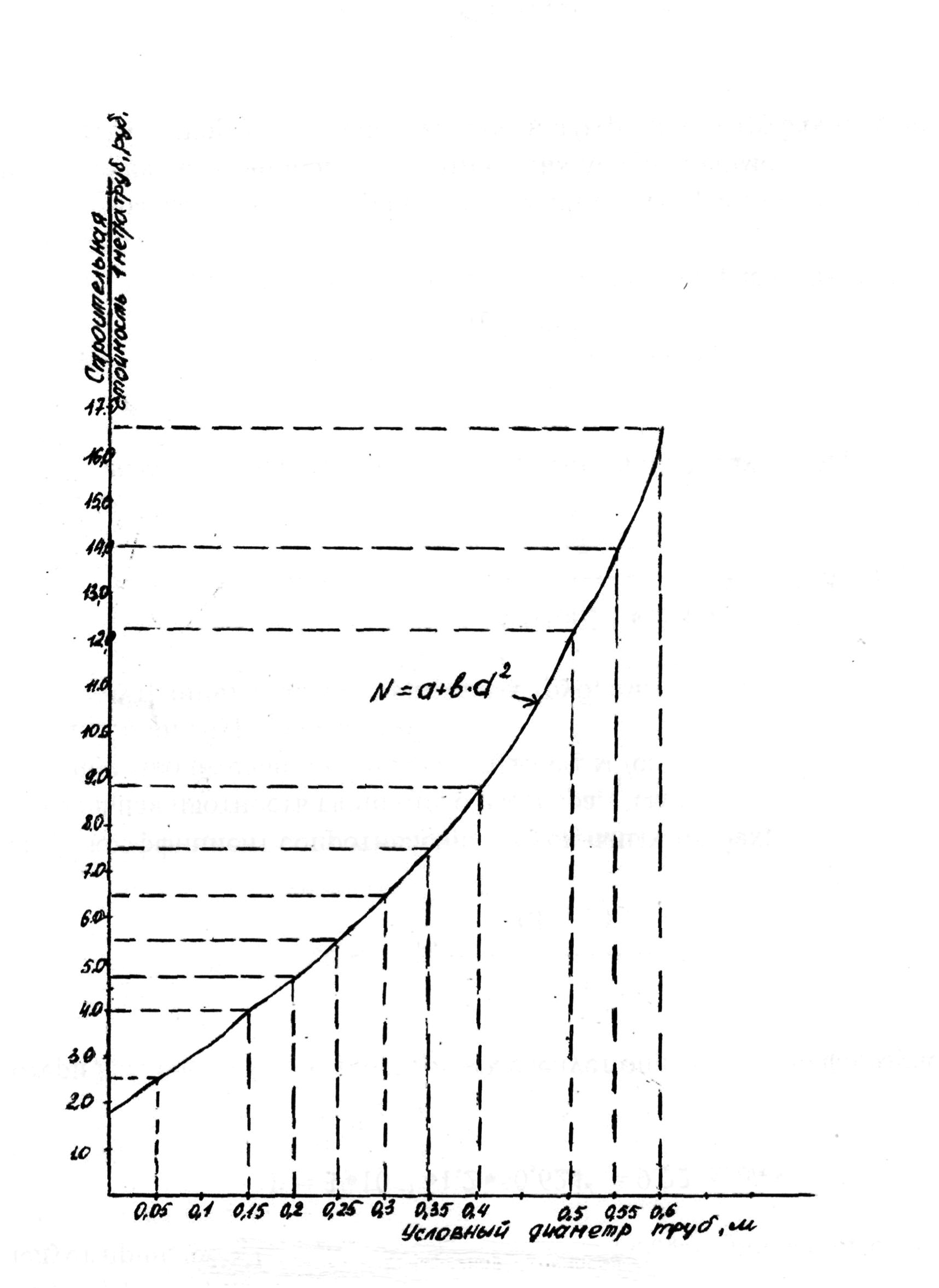

Рис. 4.1 График строительной стоимости.
Величина , как видно из графика на рис. 4.1 равна 1,75.
Параметр «b» определяется по формуле:
(4.8)
где N1, N2, N3 и d1, d2, d3 – принимаются из таблицы 4.2 для разных диаметров труб.
Параметр «z» определяется по формуле:
(4.9)
По полученным данным определяется величина экономически – наивыгоднейшего диаметра водовода и выбирается ближайший к этой величине стандартный диаметр dэ.
