Расчетная работа №10. Эксплуатация поверхностных водозаборов.
10.1 Требуется рассчитать парообогрев и электрообогрев решеток водозаборных сооружений для предупреждения льдообразования.
10.2 Дачные для расчетов принимаются из таблицы 10.1
Таблица 10.1
Сведения о водозаборе
Показатели |
варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
|
Длина трубопровода, подводящего горячую воду L, м |
40 |
55 |
70 |
45 |
60 |
25 |
50 |
30 |
65 |
35 |
Температура наружного воздуха t, ۫С |
-6 |
-14 |
-8 |
-20 |
-16 |
-10 |
-2 |
-18 |
-12 |
-4 |
Диаметр подводящего трубопровода Д, м. |
0,05 |
0,04 |
0,07 |
0,07 |
0,07 |
0,03 |
0,05 |
0,04 |
0,04 |
0,03 |
Расход воды на парообогрев 0 м3/ч |
24 |
34 |
38 |
26 |
30 |
36 |
20 |
32 |
22 |
28 |
Длина стержня решетки l , м |
0,6 |
0,9 |
0,7 |
0,5 |
0,7 |
0,4 |
0,8 |
0,6 |
0,5 |
1,0 |
Диаметр стержня решетки, d, мм |
6 |
12 |
8 |
6 |
10 |
8 |
6 |
8 |
12 |
10 |
Длина электроподводящего кабеля L1 ,м |
30 |
45 |
60 |
40 |
35 |
55 |
70 |
50 |
25 |
20 |
Температура переохлаждения воды, Т. |
-0,5 |
-0,2 |
-0,6 |
-1,4 |
-1,5 |
-0,8 |
-0,4 |
-1,2 |
-1 |
-2 |
Пример выполнения работы:

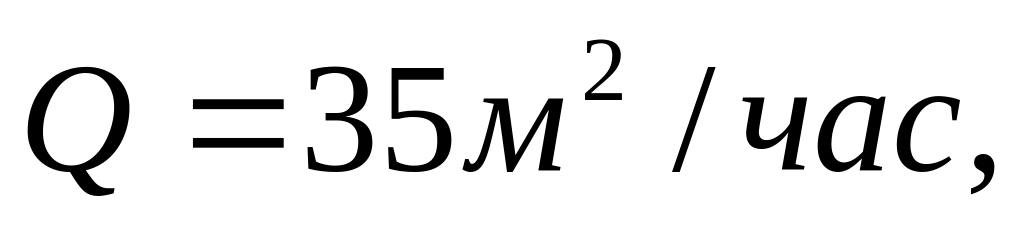

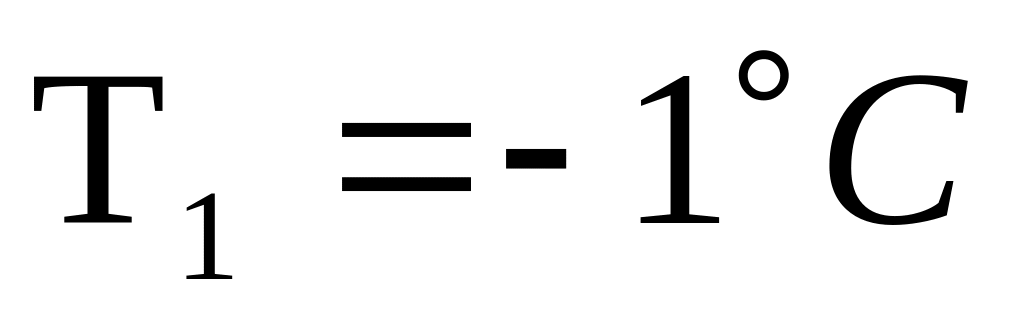

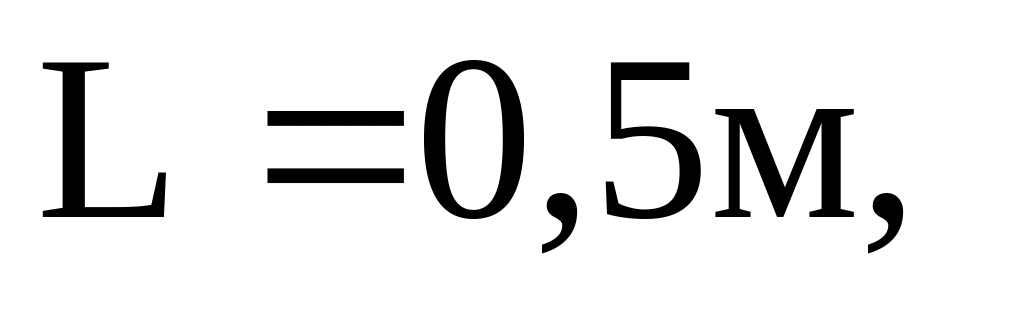

Дано: L =20 м, t1 = -15 C, Д = 0,05 м,

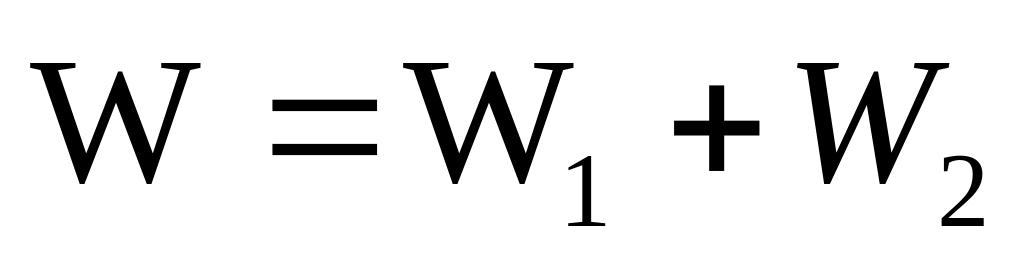

Определяется общий расход тепла:
, ккал. (10.1)
где W1 – потери тепла в подводящем трубопроводе,
W2 – расход тепла на нагрев воды.

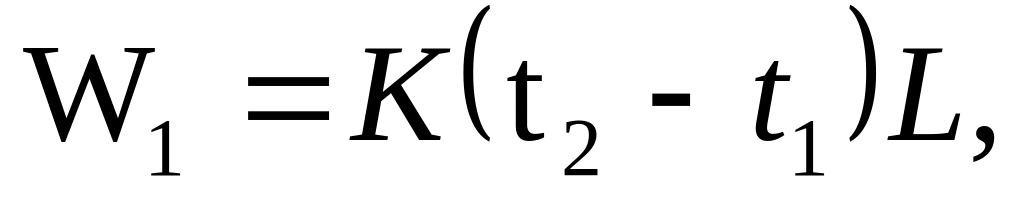

ккал. (10.2)
где t2 – температура пара , принимается С,
К – коэффициент теплопередачи на 1 м трубопровода, ккал/м.

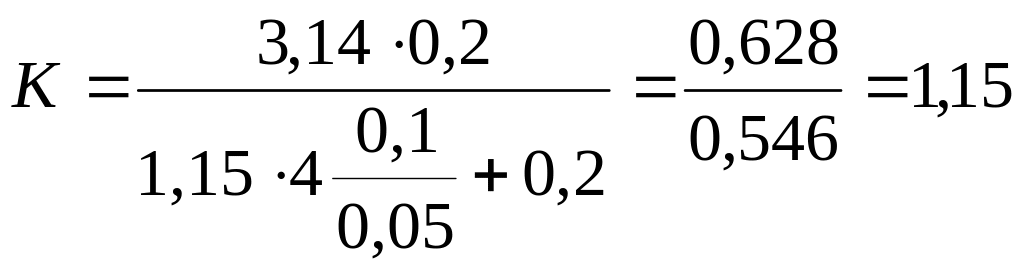

(10.3)

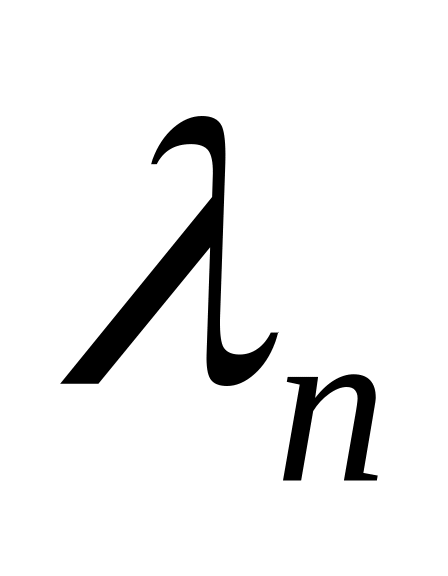

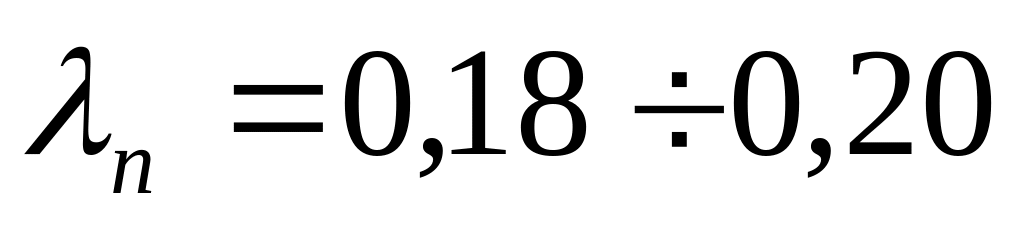

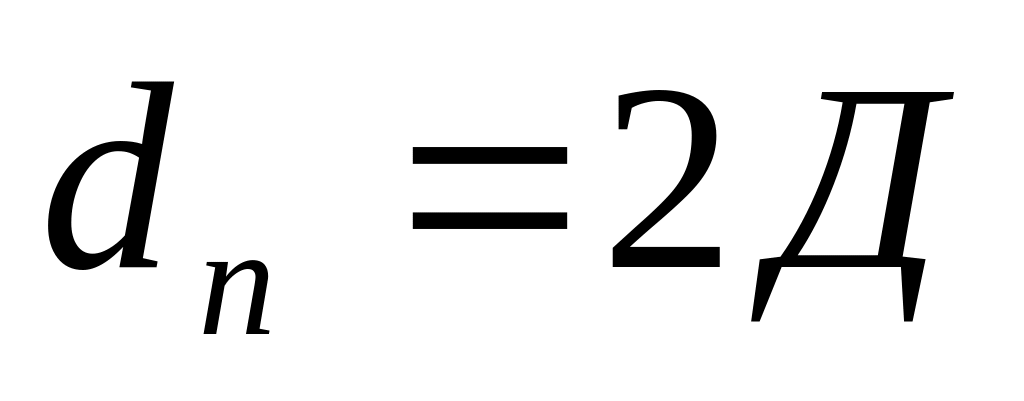

где - коэффициент теплопроводности изоляции. Принимается
dn- диаметр трубопровода с изоляцией . Принимается:
ккал. (10.4)

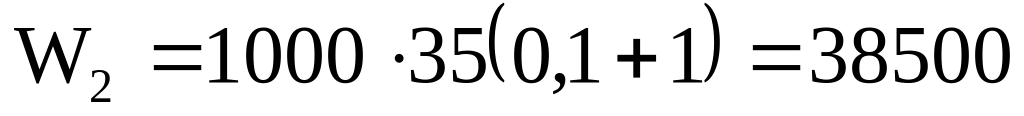

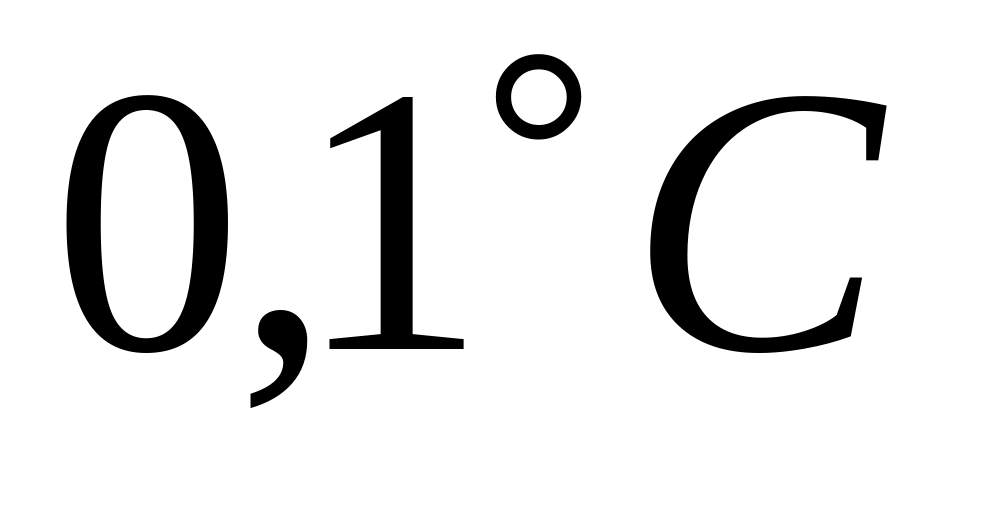

где Т2 - температура, до которой нужно довести всю поступающую воду (не менее )

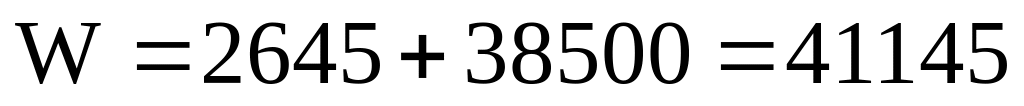

ккал
ккал
Определяется расход пара для парообогрева в 1 час:
кг. (10.5)
где I – полное теплосодержание пара, ккал/кг. Принимается:
.
Определяется мощность электроэнергии, которую необходимо подвести к решетке при электрообогреве:
кВт∙2 (10.6)
где 860- тепловой эквивалент электрической энергии.
Определяется электрическое сопротивление решетки:
Ом (10.7)

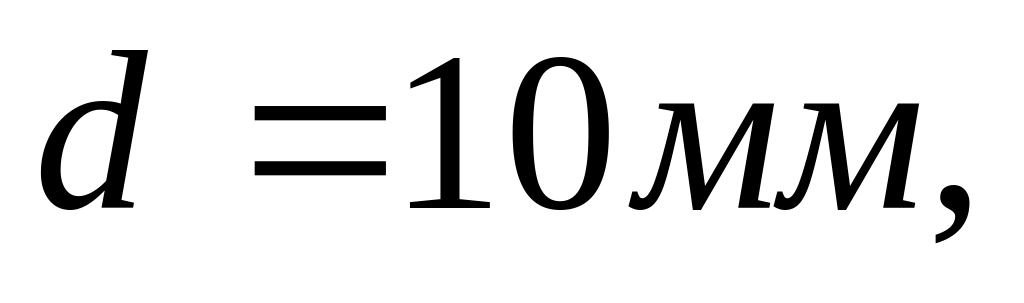

где С - удельное сопротивление стали при нулевых температурах воды (С=0,1)
коэффициент увеличения омического сопротивления решетки, (r=8)
F – площадь поперечного сечения стержня решетки.

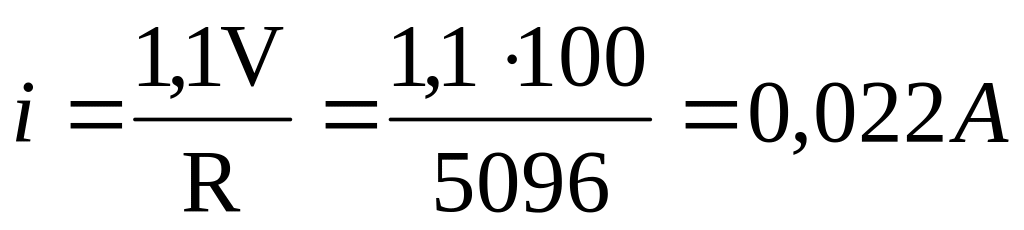

Определяется необходимая величина тока. При этом увеличивается падение напряжения в питающем решетку кабеле (10%):
(10.8)

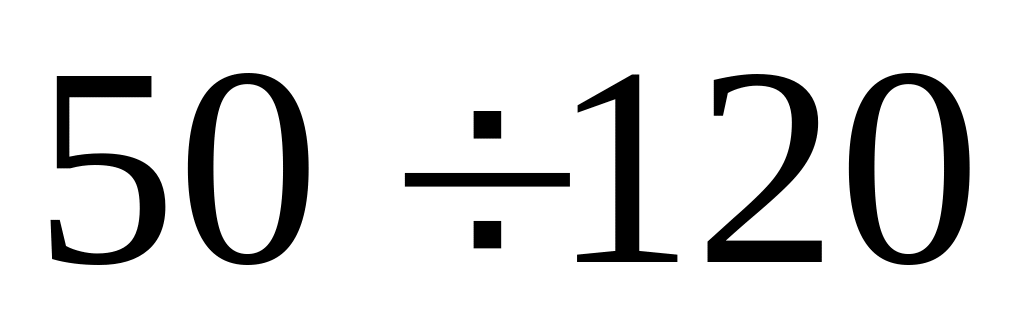

где V- напряжения. Принимается в пределах В).

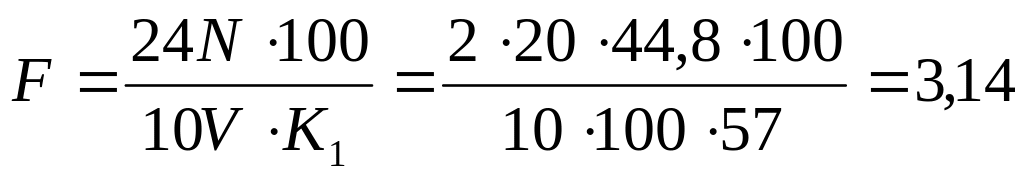

Определяется площадь поперечного сечения подводящего кабеля : из меди
(10.9)
где К1 – проводимость меди (К1 =57)
10% - падение напряжения.
