2.2. Фнч как интегрирующее звено.
Для полной характеристики фильтров необходимо знать какими свойствами обладают ФНЧ в крайних режимах
2.2.1. Резистивно-емкостной фнч.
Для «R-C» ФНЧ, представленного на рис. 6.4.а. ранее были получены соотношения (2):
(20)
Для упрощения
рассуждений примем, что сопротивления
звеньев фильтра выбраны из условия
(21):
.
(21)
В этом случае
второй составляющей
первого уравнения системы (20) можно
пренебречь, тогда из первого уравнения
найдем ток I1(p):
I1(p) = U1(p) / R ; (22)
и подставим (22) во второе уравнение системы (20):
,
(23)
где c = RC – постоянная времени R-C цепи.
Из операторного метода расчета переходных процессов известно, что деление «изображения» или операторной функции «U1(p)» на оператор «p» соответствует операции интегрирования «оригинала» или временной функции u1(t). Тогда, переходя от операторных функций в (23) к временным функциям, получим:
.
(24)

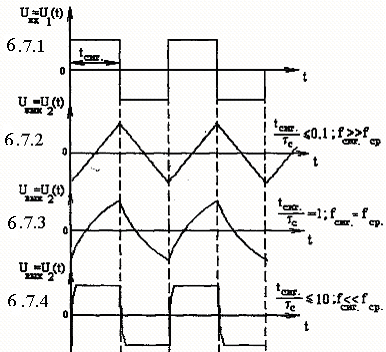

На рис. 6.7.1. и 6.7.2. представлены формы входного сигнала u1(t) и выходного u2(t), полученного из условия (21).
Рисунок. 6.7. Формы входного U1(t) и выходного U2(t) сигналов ФНЧ при различных соотношениях fсигнала и fсреза.
Здесь R ,
С , следовательно
c
= RC
безусловно, но тогда
,
а это значит, что выходной сигнал u2(t),
согласно (24) будет очень мал по величине.
Если учесть, что при успешном интегрировании
входного сигнала по условию (21),
длительность входного сигнала tсигн << c
= RC, т.е. частота входного
сигнала
будет во много раз больше частоты среза
,
т.к.
,
а это значит, что ослабление сигнала
при прохождении через ФНЧ связано с его
попаданием в зону затухания (fсигн
>> fcp).
Если изменить условие (21) и принять, что
,
(25)
то из первого уравнения системы (20) получим ток
.
(26)
Подставляя (26) во второе уравнение системы (20) найдем выходной сигнал «R-C» ФНЧ:
;
(27)
где
–
коэффициент затухания.
Используя табличный вариант перехода от изображения (операторных функций) к оригиналам (временным функциям), получим из (27):
.
(28)
На рис. 6.7.3. представлена форма выходного сигнала построенного в соответствии с (28).
Если в знаменателе выражения (27) пренебречь единицей в сравнении с «pRC», то в отличие от (28) можно получить приближенное описание выходного операторного сигнала:
;
(29)
но, тогда, подобно переходу от (23) к (24), получим:
.
(30)
Это значит, что при tсигн / c = 1, т.е. при fсигн = fср выходной тоже получается как интеграл от входного, правда, интегрирование на частоте среза имеет нелинейный характер.
Если изменить условие (25) и принять, что:
;
(31)
то из первого уравнения системы (20) получим ток
I1(p) = pCU1(p) . (32)
Подставляя (32) во второе уравнение (20), найдем выходной сигнал «R-C» ФНЧ:
U2(p) = U1(p) , (33)
откуда u2(t) = u1(t).
А это значит, что
при tсигн >> c
= RC, т.е.
,
выходной сигнал практически в точности
повторяет по форме входной сигнал.
Следовательно, при выполнении условия
(30) сигнал попадает в зону прозрачности
ФНЧ (fсигн << fcp)
и пропускается в нагрузку практически
без искажения (рис. 6.7.4.).
