III. Приборы и оборудование, используемые в работе
На лабораторном столе имеются следующие приборы и оборудование:
3.1 ЛАТР – 2м;
3.2 вольтметры Э59 (0 – 600В ) –2 шт.;
3.3 амперметры Э59 (0 – 1А ) – 2шт.;
3.4 ваттметр ( с пределами: по току 0-1 А; по напряжению 0-300В );
3.5 реостат (на ток до 2 А );
3.6 магазин ёмкостей;
3.7 ключ;
3.8 закрытый макет четырехполюсника;
3.9 комплект соединительных проводов.
IV. Порядок выполнения работы

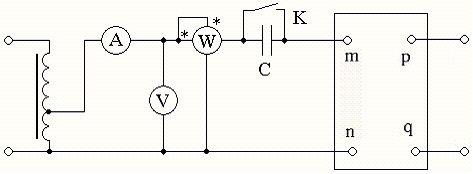

4.1. Собрать схему, представленную на рис.3.3, для определения входных сопротивлений четырехполюсника в режимах Х.Х. и К.З.
Рисунок 3.3
При питании четырехполюсника со стороны зажимов mn и разомкнутых зажимов pg (х.х. ) измерить U, I, P. Для двух случаев: 1) Ключ “К” замкнут;
2) Ключ “К” Разомкнут. Данные занести в таблицу 3.1.
ЗАМЕЧАНИЕ: ВХОДНОЙ ТОК ВО ВСЕХ ОПЫТАХ ПОДДЕРЖИВАТЬ НЕ БОЛЕЕ 0,5А.
4.2.Для определения характера реактивного сопротивления ( знака угла φ ) используется последовательное включение конденсатора с четырехполюсником.
В соответствии с выражениями:
По результатам измерений рассчитываем необходимую ёмкость добавочного конденсатора:
.
4.3. Набираем на магазине С ≥ Срасч., размыкаем ключ и производим измерения I,U для схемы с добавочной ёмкостью. Данные заносим в табл.3.1.
Если при размыкании ключа (введении добавочной емкости) входной ток четырехполюсника уменьшается, то это означает, что эквивалентное сопротивление четырехполюсника уже имело активно-ёмкостной характер
.
Добавочная ёмкость увеличила полное сопротивление схемы, что привело к уменьшению тока:
.
Если при размыкании ключа (введении добавочной емкости) входной ток четырехполюсника увеличивается, то это означает, что эквивалентное сопротивление четырехполюсника уже имело активно-индуктивный характер
.
Добавочная ёмкость уменьшает полное сопротивление схемы, что приводит к увеличению тока:
.
Таблица 3.1
Режим работы четырехполюсника |
Измерено |
Рассчитано |
Алгебраическая и показательная форма записи |
|||||
I |
U |
P |
Z |
z |
x |
φ |
||
А |
В |
Вт |
Ом |
Ом |
Ом |
град |
||
Х.Х.[питание со стороны зажимов “mn”] . То же с ёмкостью С. |
|
|
|
|
|
|
|
Z1xx=r1xx+jx1xx= Z1xxe±jφ1хх
|
|
|
_ |
_ |
_ |
_ |
_ |
||
К.З. .[питание со стороны зажимов “mn”] . То же с ёмкостью С. |
|
|
|
|
|
|
|
Z1кз=r1кз+jx1кз= Z1кзe±jφ1кз
|
|
|
_ |
_ |
_ |
_ |
_ |
||
Х.Х.[питание со стороны зажимов “pq”] “mn”. То же с ёмкостью С. |
|
|
|
|
|
|
|
Z2xx=r2xx+jx2xx= Z2xxe±jφ2хх
|
|
|
_ |
_ |
_ |
_ |
_ |
||
К.З.[питание со стороны зажимов “pq”] “mn”. То же с ёмкостью С. |
|
|
|
|
|
|
|
Z2кз=r2кз+jx2кз= Z2кзe±jφ2кз
|
|
|
_ |
_ |
_ |
_ |
_ |
4.4. При питании четырехполюсника со стороны зажимов “mn” замкнуть накоротко зажимы “pq” и измерить I, U, P. Данные занести в табл.3.1.
4.5. Включить ёмкость, измерить I, U. Данные занести в табл.3.1.
4.6. Подать питание на зажимы “pq” четырёхполюсника (обратное включение ), зажимы “mn” разомкнуть.
Измерить I, U, P и рассчитать добавочную ёмкость С, произвести измерение с включенной ёмкостью в том же порядке. Данные внести в табл.3.1.
4.7. При питании четырехполюсника со стороны зажимов “pq” замкнуть накоротко зажимы ”mn” и произвести измерения I, U, P без конденсатора и с ним. Данные занести в табл.3.1.

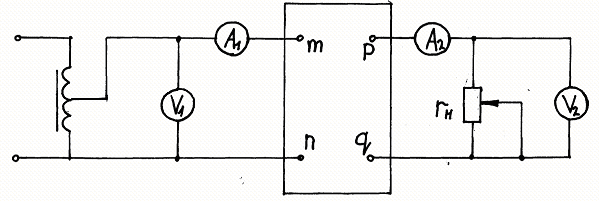

4.8. Собрать схему (рис.3.4) для исследования четырехполюсника в режиме нагрузки.
Рисунок 3.4
Поддерживая с помощью ЛАТРа входное напряжение U1 четырехполюсника неизменным по величине (заданной преподавателем), изменять сопротивление нагрузочного реостата rн в пределах от 0 (режим К.З.) до ∞ (режим Х..Х)
Для 8-10 значений rн , измерить U1,I1,U2,I2, данные занести в таблицу 3.2.
Таблица 3.2
№ ПП |
Измерено |
Рассчитано |
||||||
U1 |
I1 |
U2 |
I2 |
rн |
По уравнениям |
По круговой диаграмме |
||
В |
А |
В |
А |
ОМ |
U1 (В) |
I1 (А) |
I1 |
|
В |
А |
А |
||||||
1 |
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
Сопротивление нагрузки рассчитывается по формуле:
.
4.9. В соответствии с результатами измерений и вычислений строится круговая диаграмма тока I1, по которой определяется величина I1 , при соответствующем сопротивлении нагрузки.
4.10. Определив входные сопротивления четырехполюсника в режимах холостого хода и короткого замыкания, при питании его со стороны зажимов “mn” и “pq ”, по данным таблицы 3.1, в соответствии с уравнениями системы (3), рассчитать обобщенные A, B, C, D коэффициенты четырехполюсника.
4.11.Используя уравнение (2), проверить правильность определения A, B, C, D коэффициентов четырехполюсника.
4.12. Используя уравнение системы (1), данные таблицы 3.1 и пункта 10, рассчитать модули входного тока и напряжения I1, U1 для заданного четырехполюсника. Результаты занести в таблицу 3.2.
