6.6.2.Перемещение/копирование геометрических фигур

Переместить геометрическую фигуру очень просто: щелкните по ней левой кнопкой мышки и, не отпуская кнопку, перетащите фигуру на нужное место. Если одновременно нажать и удерживать клавишу [Ctrl], то фигура скопируется (точно так же мы копировали файлы, папки и ярлыки в Windows).

6.6.3.Сетка

Как вы, наверное, заметили, перемещение геометрических фигур осуществляется с некоторым шагом. Дело в том, что изначально геометрические фигуры привязаны к невидимой сетке, помогающей размещать их и выравнивать. Однако часто из-за этого могут возникать проблемы. Например, когда я рисовала эту блок-схему, верхняя стрелка никак «не хотела» попадать в вершину блока проверки условия, поэтому пришлось этот режим отключить.

Эта операция выполняется следующим образом:

1. Щелкните по кнопке Действия панели инструментов Рисование и выберите Сетка. На экране появится диалоговое окно Привязка к сетке (Рис. 6 .146).

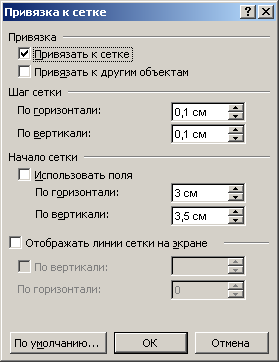

Рис. 6.146. Привязка к сетке

2. Уберите флажок из поля Привязать к сетке.

3. Щелкните по кнопке ОК.

Обратите внимание на область Шаг сетки, в которой можно изменить расстояние между её линиями, как по горизонтали, так и по вертикали.

Для временного отключения привязки к сетке (например, когда вы перемещаете стрелку, пытаясь попасть в вершину блока проверки условия), нажмите и удерживайте клавишу [Alt] – стрелка будет перемещаться плавно, а не скачками.

6.6.4.Надписи

Для того чтобы ввести в ваш рисунок текстовые надписи (да, нет) выполните следующие операции:

1. Щелкните по инструменту Надпись .

2. Нарисуйте прямоугольник над горизонтальной линий, исходящей из первого блока проверки условия (х₄ < 0).

3. Напечатайте текст (да). Запомните: текст, располагающийся в прямоугольнике, форматируется как обычный текст.

4. По умолчанию надпись заключена в рамку. Для того чтобы убрать её, дважды щелкните по ней мышкой.

5. В появившемся диалоговом окне Формат надписи (аналогичном окну Формат рисунка) выберите вкладку Цвета и линии (Рис. 6 .147). В области Линии откройте список Цвет и щелкните по элементу Нет линий.

ОБРАТИТЕ ВНИМАНИЕ: здесь же можно создать цветовой фон для текста, сделать его полупрозрачным и изменить тип рамки.

Рис. 6.147. Форматирование надписи

6. Щелкните по кнопке ОК. Надпись создана.

Задание:

1. аналогично создайте надпись нет (для первого блока проверки условия (х₄ < 0));

2. остальные две надписи создайте, скопировав уже существующие.

ЗАМЕЧАНИЕ: между рамкой надписи и её текстом по умолчанию задается некоторый промежуток, который называется внутренним полем.

Для того чтобы изменить его:

• дважды щелкните по рамке надписи (или воспользуйтесь командой контекстного меню Формат надписи). На экране появится знакомое вам окно Формат надписи, в котором выберите вкладку Надпись;

• в появившемся диалоговом окне (Рис. 6 .148) установите новые значения внутренних полей и щелкните по кнопке ОК.

Рис. 6.148. Изменение размеров внутренних полей надписи

Кроме вышеперечисленных операций, в надписи можно изменить ориентацию текста. ОБРАТИТЕ ВНИМАНИЕ: когда вы начинаете работать с надписью, на экране появляется панель инструментов Надпись , в которой крайний правый инструмент как раз и позволяет изменять ориентацию текста.
