29.4. Самоустановлення деталей в опорах
У рухомих з'єднаннях, де можливі перекоси і зміщення деталей, необхідно передбачати можливість їх самоустановлення. Це забезпечує нормальну роботу деталей при всіх можливих неточностях виготовлення і монтажу.
Приклади. В упорному підшипнику ковзання із жорсткою установкою упорної шайби (підп’ятника) в корпусі п'ята контактує по площині шайби краями із-за її перекосу. Виникнення крайового ефекту приводить до нерівномірного спрацювання опорної поверхні підп’ятника.
П ри установлення шайби (підп’ятника) на сферичну опору (рис. 29.l6) забезпечується контакт по всій поверхні тертя, створюється клиновий зазор і умови для гідродинамічного режиму змащення.
Високою завантаженістю відзначаються самоустановлюючі сфероконічні підшипники з бочковидними роликами.
П ринцип самоустановлення широко використовується в конструкціях опор валів, які піддаються згину і перекосам. Для цього підшипники ковзання встановлюють на сферичній опорі (рис. 29.17).
З
Рис.
29.l6.
Установлення шайби (підп’ятника) на
сферичну опору
Ц
Рис.
29.17.
Встановлення підшипників ковзання на
сферичній опорі
При підвищеному осьовому навантаженні краще використовувати два однорядних підшипники на сферичних опорах або дворядні самовстановлюючі підшипники з бочковидними роликами.
Рис.
29.18.

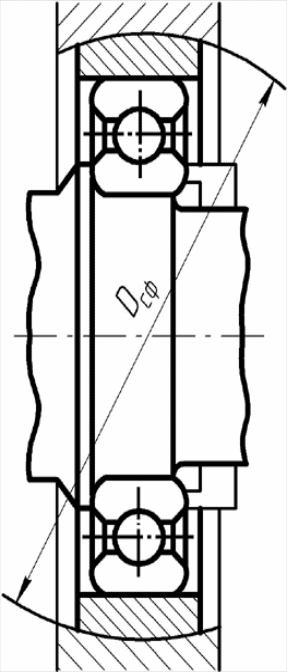

Встановлення підшипників у сферичній
обоймі
Рис.
29.19.
Схема дворядного сферичного підшипника
29.5. Зменшення деформацій деталей
29.5.1. Усунення і зменшення згинальних деформацій. Якщо допускає конструкція, то деформації згинання, які виникають в її елементах, потрібно замінювати деформаціями розтягу, стиску або зсуву. Раціонально використовувати стержневі системи, елементи яких працюють на розтяг-стиск. Якщо це неможливо, то необхідно зменшувати плече згинаючих сил, збільшувати моменти опору небезпечних ділянок. Це особливо важливо для консольно закріплених деталей, що працюють в несприятливих з точки зору міцності і жорсткості умовах.
П риклади повного або часткового усунення деформації згинання.
К
Рис.
29.20.
Усунення деформації згинання в плечах
важеля: а
– нераціональна конструкція; б
–
покращення конструкції за рахунок
введення таврового ребра між кінцями
важеля
У становлення ролика під стінкою станини замість використання лапи забезпечує роботу останньої на стиск, замість роботи на згинання (рис. 29.21, а, б).
У
Рис.
29.21.
Конструкція роликової опори: а -
використання лапи; б - встановлення
ролика під стінкою станини
В посиленій конструкції вушко продовжується в напрямку дії сили і тому воно зазнає переважно деформації розтягу, а зварний шов - деформації зсуву (рис. 29.22, б).
Причиною виникнення деформації згинання часто є криволінійна форма деталей, які підлягають силі розтягнення або стиску.
С
Рис.
29.22.
Конструкціях зварного з'єднання вушка
з трубою: а
– звичайна конструкція; б
- посилена конструкція
Деформація згинання часто може бути виникати із-за місцевих відхилень форми деталі на ділянці прикладення сил.
П
Рис.
29.23.
Конструкція ребер: а
- криволінійна форма; б
спрямлення ребер
2
Рис.
29.24.
Конструкція головок гвинтів: а
- асиметрія опорної поверхні головок;
б - д -
нерівномірна жорсткість головок; е
–
усунення асиметрії головки
П риклади. Шпильки і болти, які проходять через порожнисті деталі, потрібно заключати в жорсткі колонки або підкріпляти стінки деталі ребрами (рис. 29.25, а, б).
К
Рис.
29.25. Усунення
деформацій при затяжці різьбових
з’єднань
Рис.
29.26. Правильна
конструкція корпуса підшипника
Рис.
29.27. Правильна
конструкція фланців
