Лист с заданием 5 а) Нарисуйте электрические схемы индивидуальной, групповой и централизованной компенсации.
Условные обозначения:
а) конденсатора в) конденсаторной батареи в)
б)Ответьте на вопросы:
1.С помощью чего регулируется реактивная мощность СД?
2.Какие конденсаторы снабжаются регулятором реактивной мощности?
3.Какие параметры контролируют регуляторы реактивной мощности (ответ: время суток, напряжение, время суток и напряжение)
Учебный материал 4
Вопрос 4. Схемы включения конденсаторных батарей
В зависимости от назначения напряжения и мощности батарей конденсаторов (БК) схемы соединения бывают: одно- и трехфазными с параллельным, параллельно- последовательным соединением конденсаторов, в основном с параллельным соединением по схеме треугольника.
Для безопасности обслуживания КБ в схемах предусматриваются специальные разрядные сопротивления, так как естественный саморазряд батарей после их отключения от сети происходит медленно. При наличии разрядных сопротивлений разряд происходит автоматически после каждого отключения КБ от сети. Поэтому разрядные сопротивления подключаются постоянно и непосредственно к КБ без промежуточных разъединителей, рубильников и предохранителей.
В электрических сетях напряжением 380 В, в качестве разрядного сопротивления рекомендуется применять три группы по две последовательно соединенные лампы накаливания напряжением 220 В подключенные треугольником, параллельно батареи конденсаторов.
В электрических сетях напряжением выше 1000 В, в качестве разрядного сопротивления можно применять трансформаторы напряжения типа НОМ. Разряд осуществляется в течении (3- 5) минут.
а) б) в) г)

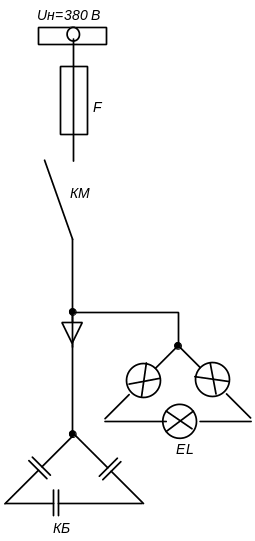

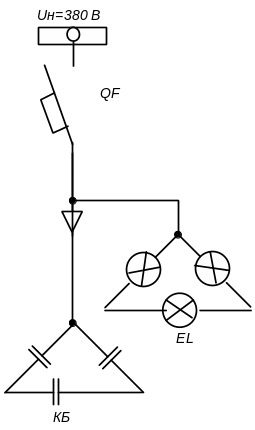

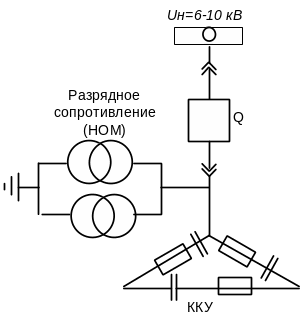

Рис. 2.7.2 Схемы включения конденсаторов:
а) на шины 0,4 кВ через автоматический воздушный выключатель; б) на шины 0,4 кВ через рубильник и предохранитель; в) на шины 0,4 кВ через контактор; г) на шины 6-10 кВ.
Лист с заданием 6
Назовите условные обозначения, показанные на схемах 2.7.2. : графические с размерами, буквенные обозначения по ГОСТ
Лист с заданием 7. Проверка степени усвояемости изученной информации
Выберите правильные ответы: (правильный ответ только один 0,25 балла).
1.Кчему приведет получение электрической реактивной энергии по месту ее потребления?
Ответы: 1.К уменьшению потерь электрической энергии , 2.К уменьшению сечения питающих линий, 3.К экономии электрической энергии, 4.Все перечисленные выше 5.К увеличению проходных мощностей силовых трансформаторов.
2.Приведите примеры потребителей реактивной электрической энергии.
Ответы: 1.Электронагревательная печь, 2.Трансформатор, 3.Асинхронный двигатель, 4.Все перечисленные выше. 5. пункты 2,3
3.Кчему приведет «засорение» электрических сетей реактивной мощностью?
Ответы: 1.К увеличению потерь электрической энергии , 2.К уменьшению сечения питающих линий, 3.К экономии электрической энергии, 4.Все перечисленные выше 5.Правильного ответа нет
4.Приведите примеры потребителей активной электрической энергии.
Ответы: 1.Электронагревательная печь, 2.Трансформатор, 3.Асинхронный двигатель, 4.Все перечисленные выше, 5.Конденсатор
5.Какое определение коэффициента реактивной мощности правильное?
Ответы: 1.это косинус угла между напряжением и током при R-L нагрузке;
2.мера соотношения между активной и реактивной мощностями;
3. отношение активной мощности к полной;
4. все перечисленные выше ответы правильные
6.Какие способы компенсации реактивной мощности относятся к естественным?
Ответы: 1.применение батарей статических конденсаторов;
2.создание рациональной схемы электроснабжения за счёт уменьшения количества ступеней трансформации;
3.замена трансформаторов и другого электрооборудования старых конструкций на новые, более совершенные с меньшими потерями на перемагничивание;
4.замена малозагруженных трансформаторов и двигателей трансформаторами и двигателями меньшей мощности и их полная загрузка;
5.пункты 2,3,4
