Учебный материал 2
Вопрос 2.Устройство шинопроводов
1.Распределительный шинопровод силовой
2.Распределительный шинопровод сети освещения

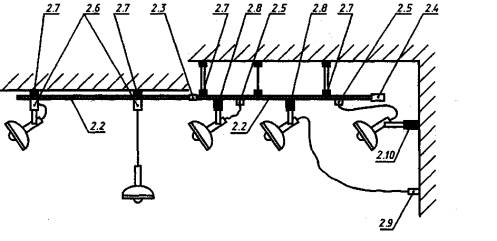

Рис.2.2.5 Распределительный шинопровод сети освещения
2.2 - секция шинопровода; 2.3 -соединитель; 2.4 - вводное устройство (может включать трансформатор); 2.5 - штепсель(питание только от секции шинопровода); 2.6 - адаптер для механического иэлектрического присоединения светильника к шинопроводу; 2.7 – подвес шинопровода (к потолку, к подвеске из труб или проволоки); 2.8 – подвес светильника; 2.9 - независимая коробка с розеткой; 2.10 – механическое закрепление светильника к стене.

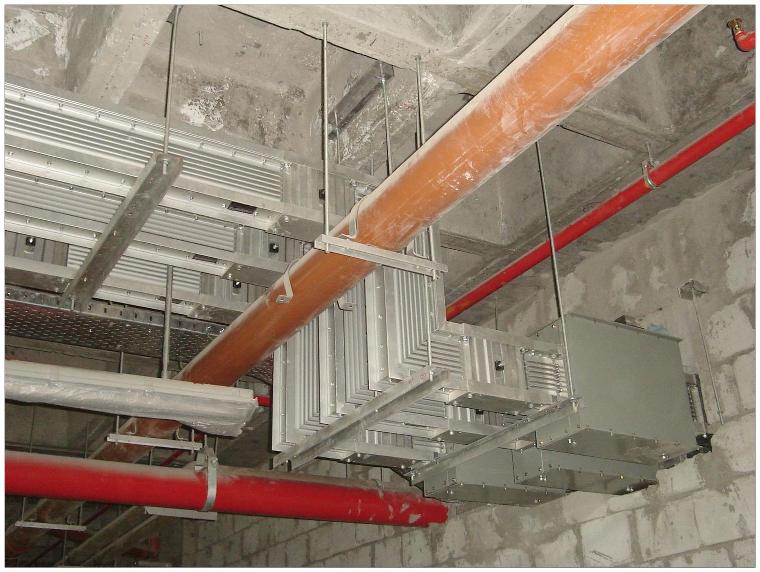

Рис.2.2.6
Комбинированный изгиб

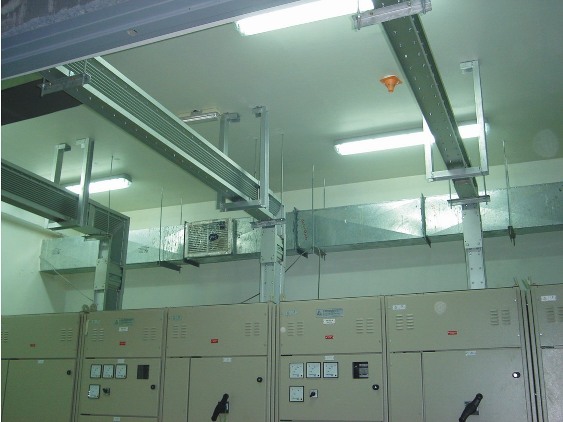

Рис.2.2.7 Подключение
к ячейкам
Лист с заданием 4 Дорисуйте структурную схему устройства шинопроводов
Учебный материал 3
Вопрос 3. Преимущества шинопроводов
Шинопровод имеет несколько ключевых преимуществ перед обычными формами распределения электроэнергии, включая:
1.Уменьшение времени монтажа по сравнению с кабельными системами, что приводит к экономии средств.
2. Гибкость в проектировании и в отношении возможности будущих модификаций.
3. Повышенная безопасность, которая обеспечивается применением высококачественных материалов и комплектующих
4.Легкая перестановка, замена, изменение длины ответвлений
5.Возможность проведения электромонтажа после выполнения строительных работ
6.Малая стоимость и большая скорость электромонтажных работ
7.Возможность использования шинопроводов для прокладки лотков, проводов, кабелей, для подвески светильников
8.Возможность незначительной реконструкции сети, путем частичного демонтажа, или добавления новых секций шинопроводов
9.Возможность многократного использования секций и других узлов
Задание 5. Из всех перечисленных преимуществ шинопроводов выберите три наиболее значимых по вашему мнению?
Лист с заданием 6. Проверка степени усвояемости изученной информации
Выберите правильный ответ:
1. Что не является достоинством шинопроводов?
Ответы:
1.Легкая перестановка, замена, изменение длины ответвлений;
2.Возможность проведения электромонтажа после выполнения строительных работ;
3.Малая стоимость и большая скорость электромонтажных работ;
4.Возможность использования для прокладки лотков, проводов, кабелей, для подвески светильников;
5.Возможность выполнения сети большой протяженностью, достигающей порой нескольких километров.
2.Что из перечисленного ниже является способом крепления шинопроводов?
Ответы:
1.Шинопроводы подвешиваются непосредственно к потолку, стенам, колоннам, металлоконструкциям; подвешиваются к потолку при помощи оттяжек или жестких подвесок; подвешиваются на опоры прикрепленные к полу.
2. Шинопроводы прокладываются открыто по стенам и строительным конструкциям; в металлических трубах; в каналах, туннелях; подвешивают на троссах; в шахтах, двойных полах, потолках.
3. Шинопроводы прокладываются в случаях тяжелых условий окружающей среды; в случаях неразветвленных линий; там, где невозможно применение других линий.
4. Шинопроводы прокладываются по наружным несгораемым стенам зданий и сооружений; по воздуху; на кабельных эстакадах ; в трубах; в траншеях
5. Правильного ответа нет
3.Какой элемент не входит в состав шинопровода
Ответы:1. гибкие секции
ответвительная коробка с предохранителем
поясная изоляция жил
заглушки
вводное устройство
4. Какие не могут быть секции шинопровода?
Ответы:
прямые
секции поворотные
секции переходные
гибкие
правильного ответа нет
5.Каково назначение шинопровода?
Ответы:
предназначены для распределения электрической энергии в местах сосредоточенных нагрузок
предназначены для переноса электрической энергии на расстояния
предназначены для переноса электрической энергии на расстояния в тех местах где невозможно применять ВЛ?
предназначены для улучшения дизайна предприятия, объекта
правильного ответа нет
6.Какие бывают формы поперечного сечения шин?
Ответы:
1.Круглая
2.Плоская
3.Треугольная
4.Коробчатая
5. Все перечисленные выше
7.Для чего нужны гибкие секции шинопроводов?
Ответы:
для удобства монтажа
для увеличения длины шин при нагреве
для возможность использования для прокладки лотков, проводов
для возможность выполнения ответвлений
все перечисленные выше
8. Расшифруйте абривиатуру ШМА
Ответы:
1.шинопровод автомагистральный
2. шинопровод медно- алюминиевый
3. шинопровод магистральный алюминиевый
4.штепсель мобильный универсальный
5. правильного ответа нет
9. Расшифруйте абривиатуру ШРА
Ответы:
1.шинопровод распределительный алюминиевый
2. шинопровод медно- алюминиевый
3. шинопровод радиальный алюминиевый
4.штепсель для радио универсальный
5. правильного ответа нет
10. Из какого материала выполняются шины?
Ответы: 1.стали
2.меди
3.алюминия
4.все перечисленные выше
5. пункты 2,3
Домашнее задание: 1.Повторить учебный материал, (1, стр. 41-46)
2.Опишите устройство и назначение шинопровода ШРА-0.4 кВ, для токарного цеха машиностроительного завода.
3*Составьте монтажную схему ответвительной коробки ШРА.
