Тема 2.6 «Выбор и расчет электрических сетей на потерю напряжения»
Результат урока: выполнять расчет потерь напряжения в линиях с целью повышения качества электрической энергии.
Вопросы к уроку:
1.Потери и падения напряжения
2.Определение потери напряжения в линии
3.Допустимые потери напряжения
Лист с заданием 1. Предварительное определение уровня знаний
Постройте векторные диаграммы напряжений и токов для следующих электрических цепей:
, ,
а) б) с) д)
Учебный материал 1
Вопрос 1. Потери и падения напряжения
Для понимания, что такое потеря напряжения и падение напряжения, рассмотрим векторную диаграмму напряжения трехфазной линии переменного тока (рис. 2.6.1) с одной нагрузкой в конце линии (I).
Uф1
r
x
Uф2
I
соsj2
Рис 2.6.1 Сеть
переменного тока с симметричной
нагрузкой на конце линии

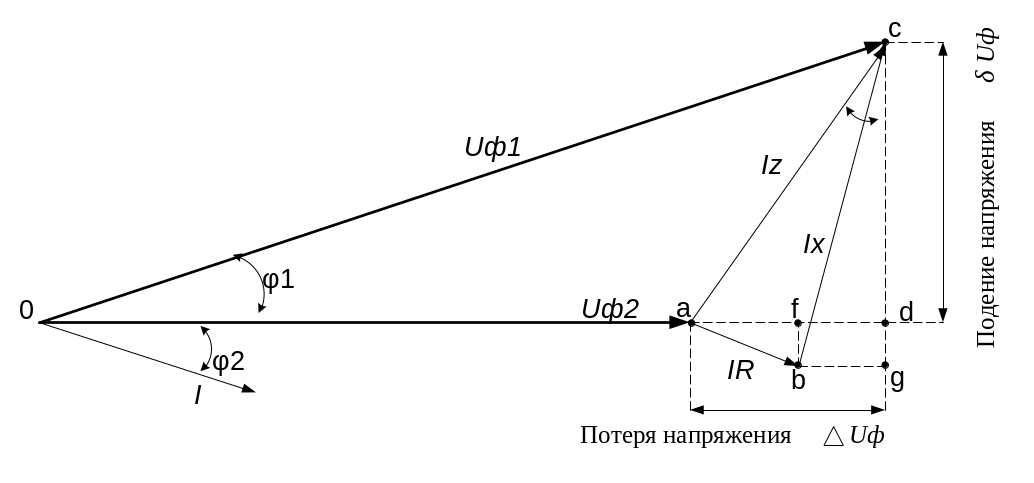

Построение векторной диаграммы: вектор напряжения Uф2-произвольно, вектор тока I отстает от Uф2, так как нагрузка линии активно- индуктивная. Из конца вектора Uф2 откладываем векторы падений напряжений в линии (IR-параллельно току, Iх- перпендикулярно току). IZ-результирующий вектор падений напряжений.
Условились называть потерей напряжения (Δ Uф) алгебраическую разность фазных напряжений в начале и конце линии, т. е. отрезок ad, а падением напряжения (δ Uф) геометрическую разность разность фазных напряжений в начале и конце линии, т. е. отрезок сd.
Выведем из векторной диаграммы соотношения:
-потери напряжения
Δ Uф =аd = af + fd , af = I r cosφ, fd = I х sinφ
Δ Uф = I r cosφ + I х sinφ
Δ U =Ö3 Uф=Ö3 (I r cosφ + I х sinφ)
учитывая, что Р= Ö3U I cosφ , Q =Ö3U I sinφ,
получаем
Δ U = , (2.6.1)
где U = Uн
-падение напряжения
δ Uф= cd=cg – dg , где сg = Ix cosφ, dg =Ir sinφ
δ Uф = Ix cosφ - Ir sinφ
δ U = Ö3( x cosφ - Ir sinφ) ,
или
δ U = , (2.6.2)
Из векторной диаграммы и приведенных выражений видно: потеря и падение напряжения показывают, насколько напряжение в конце линии отличается от напряжения в ее начале . Потеря и падение напряжения зависят от параметров сети (сопротивлений сети), а также от активной и реактивной составляющих тока или мощности нагрузки.
Падение напряжения обычно больше потери напряжения из-за сдвига по фазе векторов Úф1 и Úф2.
Практику интересует потеря напряжения, а не падение напряжения, потому что потеря напряжения связывает наиболее простой формулой напряжения в начале и конце линии.
