Учебный материал 2
Вопрос 2.Устройство и назначение вру(ру)
ВРУ – вводно- распределительные устройства для приёма, распределения, учета электрическоэнергии трехфазного переменного тока и для защиты линий электропередач и потребителей от перегрузок и токов короткого замыкания.
РУ- распределительные устройства для приёма, распределения электрической энергии трехфазного переменного тока и для защиты линий электропередач и потребителей от перегрузок и токов короткого замыкания.
ВРУ (РУ) состоят из шкафов закрытого и открытого исполнения. По условиям обслуживания шкафы бывают одностороннего и двухстороннего обслуживания. Шкафы с двухсторонним обслуживанием требуют для обслуживания устройства проходов с двух сторон- с лицевой и задней, и, таким образом их устанавливают в отдалении от стен; щиты с односторонним обслуживанием обслуживаются только с лицевой стороны и устанавливаются непросредственно у стен помещения.
ВРУ (РУ) состоят из вводной и распределительной части. К вводной части подводится питающий кабель (шина), устанавливаются коммутационные аппараты и аппараты защиты (контакторы, переключатели, рубильники, предохранители, выключатели, счетчики электрической энергии). К распределительной части присоединяются питающие линии СЩ, СП, СБ; питающие линии силовых потребителей. На каждой отходящей от ВРУ линии устанавливаются аппараты защиты (автоматы, предохранители и пр.)
Каркасы щитов выполняются из различных профилей листовой стали.

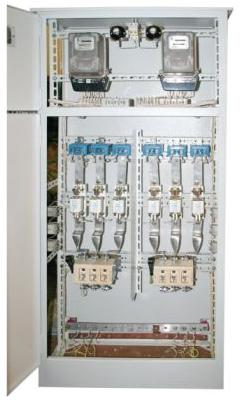

Рис. 2.2.11.Шкафы ВРУ
Ниже показаны некоторые примеры электрические схемы шкафов ВРУ.

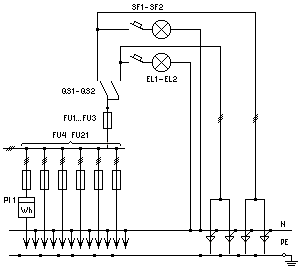

2.2.12 Б)электрическая схема распределительной панели вру
2.2.12 А)электрическая схема вводной панели вру
2.2.12 Б)электрическая схема вру Учебный материал 3
Вопрос 3.Устройство и назначение силовых шкафов
Шкафы силовые –это законченные комплектные устройства для приема и распределения электроэнергии, для защиты электроустановок от перегрузок и коротких замыканий. В них смонтированы коммутационные и защитные аппараты, измерительные приборы, аппаратура автоматики и вспомогательные устройства.
Шкафы распределительные серии ШР-11-шкафы силовые распределительные предназначены для приема и распределения электроэнергии в установках на номинальный ток до 400 А. В зависимости от типа шкафа на вводе устанавливается рубильник, два рубильника при питании шкафа от двух источников или рубильник с предохранителями. Шкафы имеют 5-8 отходящих групп с предохранителями ПН2 и НПН2 на номинальные токи 60, 100, 250 А. Шкафы представляют собой металлический корпус с дверью, внутри которого установлена съемная сборка, представляющая собой раму с вводным рубильником и предохранителями отходящих лини.
Пункты распределительные серии ПР изготовляются в виде шкафов утопленного , навесного и напрольного исполнения со встроенными выключателями А3700 на номинальный ток до 700А и типа АЕ на номинальный ток до 100А.
Щиты учета ( УОЩВ, ЩЭ, ЩУ, ЩК) предназначены для приёма, распределения и учёта электрической энергии, а также для защиты электрооборудования жилых зданий от перегрузок и коротких замыканий.
Шкафы или ящики управления ( ЯУ, ЯУО и др) предназначены для автоматизации производственных процессов, управления, автоматизации производства, управления асинхронными двигателями с применением релейных схем, контроллеров, преобразователей частоты, а также других элементов автоматизации и коммутации.
