Исходные данные и задание для выполнения практической работы
Для заданной электрической цепи (рис.1.1) выбрать сечение проводников (проводов, кабелей) и проверить их на соответствие заданным условиям. Номер электроприемника, соответствующий вашему варианту, взять из таблицы Элемент электрической цепи, необходимый для расчета принимается по таблице вариантов. Технические данные электроприемников приведены в таблице 1.3, электрическая схема на рисунке 1.1. Прокладку проводов и кабелей выполнить в лотках; допускается при прокладке одного-двух питающих проводников прокладку выполнять открыто по стенам. При необходимости кабельные линии прокладываются в земле.
Таблица 1.2. Таблица вариантов и номеров электроприемников
вариант |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
№ЭП по рис.1.1 |
СЩ1, 5А1, 5А2 ВАО |
СЩ2, СЩ3 5А2 6А |
СЩ3, СЩ4 6А СЩ1 |
СЩ1, СЩ5 6А 5А1 |
СЩ1, СЩ2 СЩ3 ВАО |
СЩ2, СЩ3 4А 6А |
5А2 СЩ3 4А RА |
СЩ4, СЩ5 СЩ6 4А |
СЩ5, СЩ6 ВАО 5А1 |
вариант |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
№ЭП по рис.1.1 |
СЩ1, СЩ2 RА, 5А2 |
СЩ3, 4А, 6А, ВАО |
СЩ1, 5А1, СЩ4 RА, |
СЩ2, 4А СЩ4 5А2, |
СЩ3, 4А, СЩ6 6А |
СЩ6, 6А ВАО СЩ1 |
5А2 6А ВАО СЩ2 |
5А2 6А RА СЩ3 |
5А2 6А RА СЩ4 |
вариант |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
№ЭП по рис.1.1 |
СЩ5 СЩ6 RА СЩ4 |
СЩ5 СЩ6 RА ВАО |
СЩ4 СЩ5 5А2 ВАО |
СЩ1 СЩ2 СЩ3 RА |
СЩ2 СЩ3 4А 6А |
СЩ3 5А1 4А ВАО |
СЩ1 СЩ2 СЩ3 4А |
СЩ1 СЩ2 4А 5А2 |
СЩ3, 5А2 СЩ4,6А |

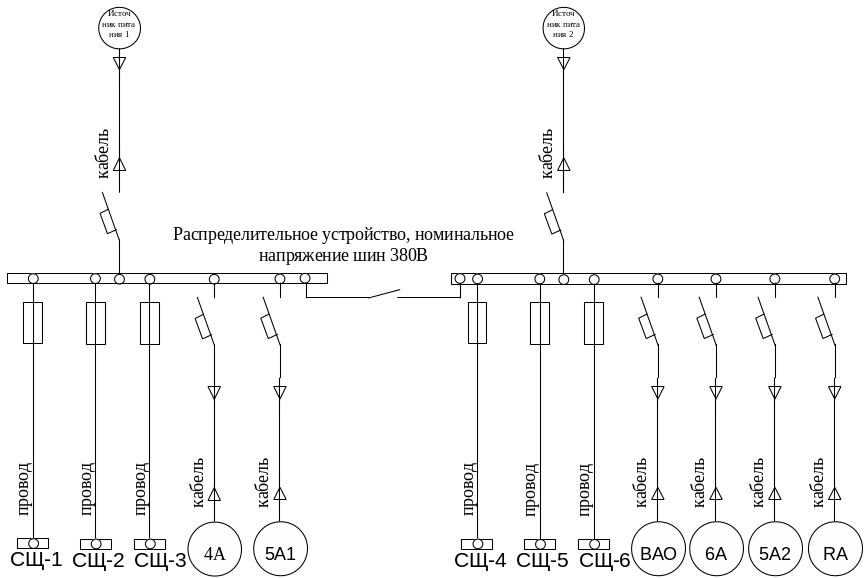

Рис.1.1. Вариативная расчетная электрическая цепь
Таблица 1.3. Технические данные электроприемников
Обозна чение |
Наименование электроприемника |
Тип ЭП |
Напря жение U1л , В |
Номинальные данные электродвигателя |
|||
Р2н, кВт |
ηн, % |
соsφн |
Длина, l,м |
||||
6А |
электродвигатель |
6А315S8 |
380/660 |
90 |
93,2 |
0,83 |
10 |
4А |
электродвигатель |
4А200М2 |
220/380 |
37 |
91,5 |
0, 87 |
12 |
ВАО |
Электродвигатель взрывозащищенный |
ВАО 250М |
380 |
250 |
94 |
0,9 |
22 |
5А1 |
электродвигатель |
5А180М4 |
220/380 |
46,7 |
90,5 |
0,89 |
40 |
5А2 |
электродвигатель |
5А180L4 |
380/660 |
22 |
91 |
0,88 |
53 |
RА |
электродвигатель |
RА160МА2 |
220/380 |
11 |
87,5 |
0,89 |
24 |
СЩ1 |
Силовой щит |
|
380 |
120 |
88 |
0,83 |
80 |
СЩ2 |
Силовой щит |
|
380 |
100 |
86 |
0,84 |
150 |
СЩ3 |
Силовой щит |
|
380 |
156 |
92 |
0,9 |
66 |
СЩ4 |
Силовой щит |
|
380 |
220 |
96 |
0,94 |
126 |
СЩ5 |
Силовой щит |
|
380 |
5 |
94, 6 |
0,92 |
220 |
СЩ6 |
Силовой щит |
|
380 |
110 |
97, 4 |
0, 95 |
186 |
