2.2.13 Шкаф распределительный серии шр-11 2.2.14 Шкаф распределительный серии пр-11

2.2.16 Схема электрическая ящика с трансформатором ятп 2.2.15 Схема электрическая шр-11

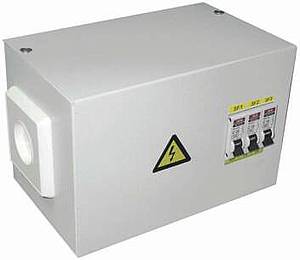

2.2.17 Ящик с трансформатором ятп 2.2.18 Ящик я-5000 для управления ад Лист с заданием 4

а)Ответьте на вопросы:

1. В чем отличие ВРУ от РУ?

2. Из чего состоит вводная часть ВРУ?

3. Из чего состоит распределительная часть ВРУ?

4. Чем отличаются шкафы с односторонним обслуживанием от шкафов с двухсторонним обслуживанием?

5.Перечислите аппараты вводной части ВРУ.

6. Перечислите аппараты распределительной части ВРУ.

б)Опишите принцип работы схем показанных на рисунке 2.2.12

Лист с заданием 5

Нарисуйте возможные варианты электрических схем шкафов ШР-11.

Лист с заданием 6. Проверка степени усвояемости изученной информации

Составьте небольшой сценарий пьесы на тему: «Шкафы и сборки силовые»

Действующие лица: рубильник, провод, электрическая энергия, предохранители

Дневник урока

Чтобы зафиксировать насколько успешно прошло занятие, предлагаю вам записать каждую деталь вашей работы в течении занятия.

Если вы довольны, удовлетворены или разочарованы, тем как прошел урок и ничего не хотите добавить, то отметьте галочкой в соответствующей клетке.

Группа: ЭП

	Довольны	Удовлетворены	Разочарованы	Комментарии
Были ли учебные материалы которые вы использовали полезны?
Насколько успешно сделана подборка материала
Насколько понятно сформулированы задания и вопросы
Как преподаватель реагировал на ваши вопросы
Какова в целом оценка данного урока

Домашнее задание: 1.Повторить учебный материал, выучить список абривиатур (1, стр. 96-100)

2.Сделать подборку рисунков силовых щитов на напряжение 380 В. Рисунки подписать.

3* Выполнить описание СЩ питающего вашу квартиру.

Список абривиатур

ВРУ-вводно- распределительное устройство

ГОСТ-государственный стандарт

ПР- пункт распределительный

РУ-распределительное устройство

СБ-силовая сборка

СП-силовой пункт

СШ-силовой шкаф

СЩ- силовой щит

ЩК-щит коммерческого учета

ЩУ-щит управления

ЩЭ-щиток этажный

ОЩ-осветительный щит

ЯУ- ящик управления

ЯУО-ящик управления освещением

Занятие-6 Раздел 2. «Внутрицеховое электроснабжения объектов» Тема 2.2 Устройство и конструктивное выполнение электрических сетей напряжением до 1000 в

Результат урока: читать и строить схемы электроснабжения в электрических сетях напряжением до 1000 В с целью исполнения требований ГОСТов и других руководящих документов.

Вопросы к уроку:

1.Условные буквенные и графические обозначения электрических схем

2.Магистральные схемы электроснабжения

3.Радиальные схемы электроснабжения

4. Смешанные схемы электроснабжения
