Тема 2.2 Устройство и конструктивное выполнение электрических сетей напряжением
до 1000 В
Лист с заданием 3.
Напишите, что обозначают позиции на рисунке 2.2.8.

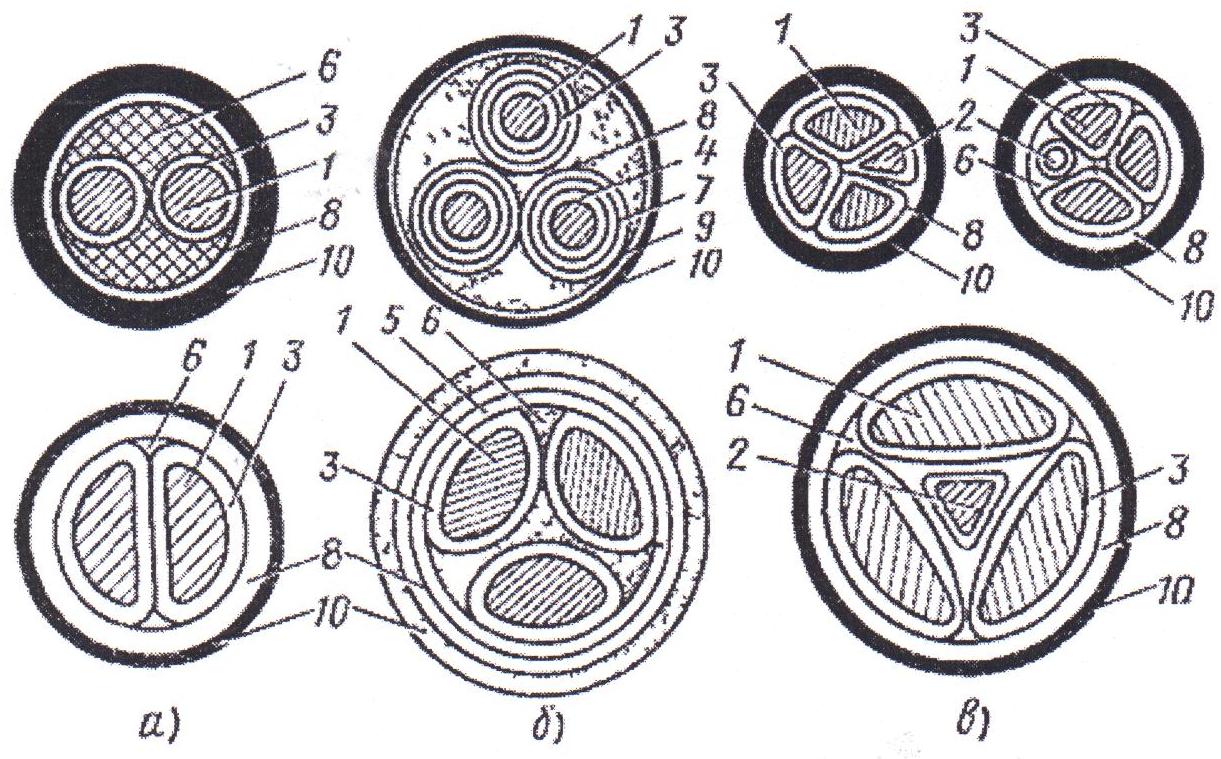

Рис. 2.2.8 - Сечения силовых кабелей.
а) - двужильные силовые кабели с круглыми и сегментными жидами;
б) - трехжильные силовые кабели с поясной изоляцией и с отдельными оболочками;
в) - четырехжильные силовые кабели с нулевой жилой секторной, круглой и треугольной формы
Лист с заданием 4
Выполните рисунок: прокладка кабеля в траншее
Траншея-
Учебный материал 2
Вопрос 2.Способы прокладки силовых кабелей
Внутри зданий, помещений кабель прокладывается:
Открыто по стенам и строительным конструкциям
В металлических трубах
В кабельных лотках или коробах
В кабельных каналах, туннелях
Подвешивают на троссах
В кабельных сооружениях (шахтах, двойных полах, потолках)
Вне зданий кабель прокладывается
А) По наружным несгораемым стенам зданий и сооружений
В) По воздуху
С) На кабельных эстакадах
Д) В трубах
Е) В траншеях

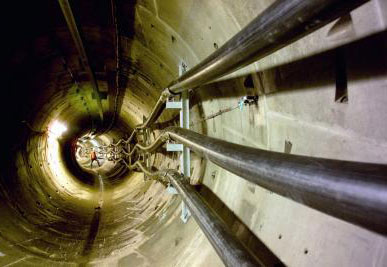

Рис. 2.2.9. Кабельные шахты
Учебный материал 3
Вопрос 3.Преимущества кабельных линий
Во-первых, строительство кабельных линий привлекает заказчиков эстетикой, так как эти линии находятся вне поля зрения, во-вторых, строительство кабельных линий обеспечивает высокую функциональность, так как эти линии гораздо менее подвержены негативному влиянию природных явлений. Строительство кабельных линий может осуществляться и под землей, и в специально предназначенных для этого сооружениях.
Учебный материал 4
Вопрос 4. Электрические проводки
Электрической проводкой или, сокращенно, электропроводкой называется совокупность проводов и кабелей с системой их крепления и защитными конструкциями, коммутирующей и защитной аппаратурой для непосредственного питания электроприемников. Электропроводки делятся на наружные, выполненные вне помещений, и внутренние, выполненные в помещениях. По способу выполнения проводки подразделяют на открытые, выполненные по поверхностям с тен и потолков, и скрытые, выполненные в стенах, потолках, в каналах строительных конструкций.

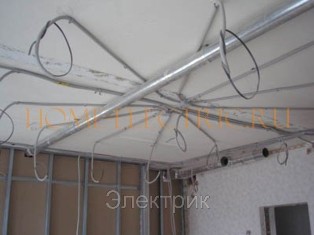

Провода открытой проводки прокладываются:
-на изоляторах, роликах, изоляционных клинцах.
-в открыто проложенных изоляционных трубах (поливинилхлоридных, полиэтиленовых, полипропиленовых и пр.)
-в открыто проложенных металлических трубах (алюминиевых, стальных)
-в открыто проложенных изоляционных, металлических, комбинированных рукавах
-в изоляционных или металлических коробах
-путем подвески на несущем тросе
Провода скрытой проводки прокладываются:
-по несгораемым поверхностям перед покрытием их штукатуркой
-в полостях строительных конструкций
- в полостях бетонных блоков специально предназначенных для прокладки проводов
-в скрыто проложенных металлических и изоляционных трубах
-в скрыто проложенных полимерных или металлических коробах
Провода электрических проводок состоят из токоведущей жилы, изоляции жил и защитного покрова
Изоляция жил проводов электрических поводок бывает: поливинилхлоридная, полиэтиленовая, каучуковая, резиновая, полиэфирная и др.
Защитные покровы проводов бывают: текстильный, металлическая оплетка, полимерный покров, шланговая, металлическая оболочка

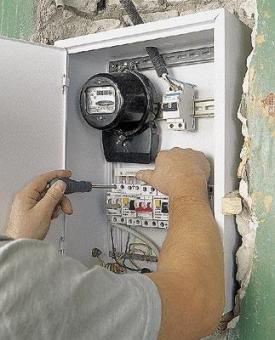

Рис. 2.2.10.Проводки электрические
