Лист с заданием 4

Выберите правильный ответ

1.Определение какой схемы дано:… это схема при которой линии, питающие потребителей, имеют распределение электрической энергии по длине

Ответы:

1.Электрической

2.Магистральной

3.Радиальной

4. Смешанной

5. Правильного ответа нет

2.Что не является достоинством магистральных схем?

Ответы: 1.Лучшая загрузка линий, т. к. к каждой линии подключена не одна, а группа ЭП;

2 Меньший расход кабелей, проводов;

3. Высокая надежность;

4.На ТП и РП нужно устанавливать меньшее количество выключателей;

5.Высокая гибкость сети, дающая возможность перестановок технологического оборудования без переделки сети;

Учебный материал 3

Вопрос 3.Радиальные схемы электроснабжения

Радиальная схема —это такая схема при которой электроснабжение осуществляется линиями, не имеющими распределения электрической энергии по их длине (рис. 2.2.20). Такие линии называют радиальными.

Радиальные схемы бывают одно- и двухступенчатыми. В одноступенчатой радиальной схеме потребители (приемники) непосредственно связаны с ЦП, как показано на рис. 1, а.

В двухступенчатой радиальной схеме между ЦП и потребителями (приемниками) имеются дополнительные элементы — РП (рис. б). Питание потребителей П1 и П2 производится по одноступенчатой, а ПЗ—П5 — по двухступенчатой схеме через РП. РП питается по двум радиальным линиям W2 и W3, т. е. выполнена радиальная с резервированием схема питания приемников ПЗ—П5.

Радиальные схемы применяют при наличии групп сосредоточенных нагрузок, во взрыво- и пожаро- опасных помещениях (насосные, компрессорные) .

Достоинство радиальных схем: высокая надежность, максимальная простота; аварийное отключение радиальной линии не отражается на электроснабжении остальных потребителей.

Недостаток: малая экономичность, большое число защитной и коммутационной аппаратуры.

большой расход кабельной продукции обусловливает высокую стоимость системы.

Применяются для ЭП любой категории надежности.

а) одноступенчатая радиальная схема б) двухступенчатая радиальная схема

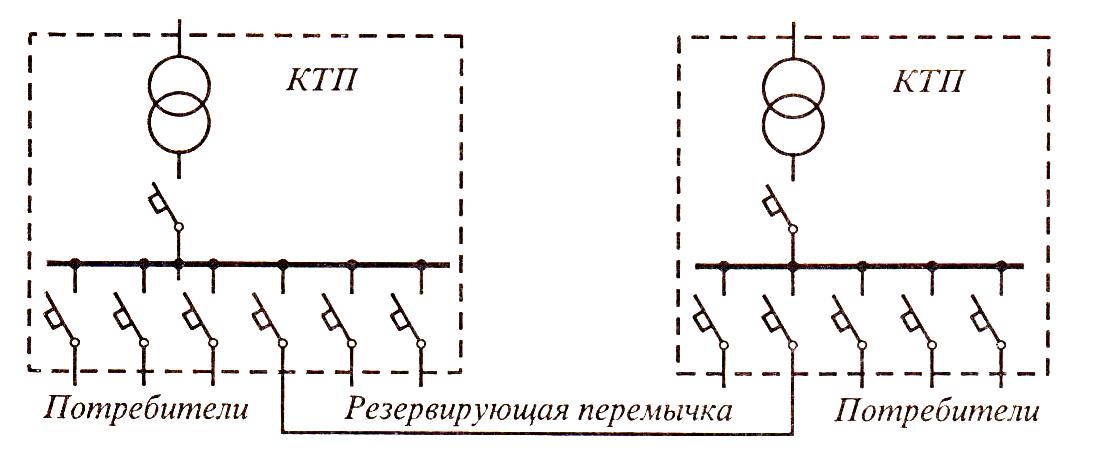

в) радиальная схема с резервированием

г) схема радиального питания

электроприемников цеха

Рис. 2.2.20. Радиальные схемы электроснабжения

Тема 2.2 Устройство и конструктивное выполнение электрических сетей напряжением

до 1000 В

Лист с заданием 5

Выберите правильный ответ

1.Определение какой схемы дано:… это такая схема, при которой электроснабжение осуществляется линиями, не имеющими распределения электрической энергии по их длине

Ответы:

1.Электрической

2.Магистральной

3.Радиальной

4. Смешанной

5. Правильного ответа нет

2.Что является достоинством радиальных схем?

Ответы: 1.Лучшая загрузка линий, т. к. к каждой линии подключена не одна, а группа ЭП;

2 Меньший расход кабелей, проводов;

3. Высокая надежность;

4.На ТП и РП нужно устанавливать меньшее количество выключателей;

5.Высокая гибкость сети, дающая возможность перестановок технологического оборудования без переделки сети;
