Рабочий диапазон нагрузок котла.

D_min÷D_max.

D_min ограничивается:

1) устойчивостью топочного процесса (без пульсации факела).

2) надёжностью гидродинамического режима.

3) надёжностью шлакоудаления.

D_min = 0,4·D_н – природный газ, мазут, твёрдое топливо (топки с твёрдым шлакоудалением).

D_min = 0,7·D_н – твёрдое топливо (топки с жидким шлакоудалением).

D_max ограничивается:

1) шлакованием поверхностей на выходе из топки.

2) тепловой нагрузкой топочных экранов.

3) температурным режимом работы труб пароперегревателя.

4) влажностью пара поступающего из барабана в перегреватель.

На практике D_max = D_ном.

Водогрейные котлы.

Они отпускают потребителю горячую сетевую воду для отопления и горячего водоснабжения.

Т

г.в. + отопл.

г.в.

емпература сетевой воды зависит от температуры наружного воздуха. t_с.в. = f(t_нар.в.)

Нагрузка водогрейных котлов.

Q_в.к. = 4÷180 Гкал/ч. Они работают по прямоточному принципу, кратность циркуляции равна 1.

D_воды=пост к=1

Т

Нагрузка котла регулируют

изменением расхода топлива

епл-я мощность:

↓↑ пост ↓↑

↓↑ пост

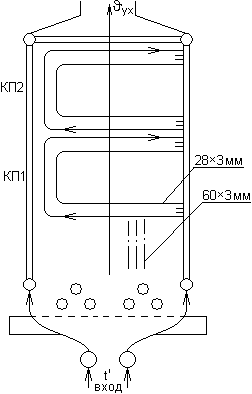

Котёл птвм – 50 (100).

Q_в.к. = 50 (100) Гкал/ч,

.

t″

Схема циркуляции воды

W

мазут прир. газ

_в ≈ 1,5 м/с, , η_к = 82 – 85 % (из-за ↑q₂)

Теплопроизводительность регулируют изменением расхода топлива при постоянном G_с.в. = = 1200÷2400 т/ч, Q = 50÷100 Гкал/ч.

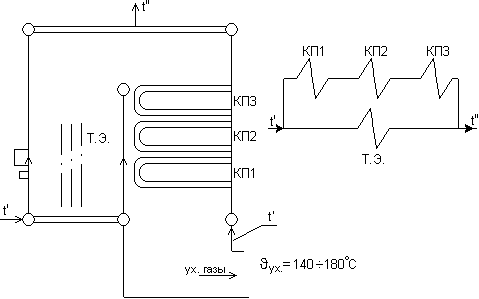

Котёл КВ – ГМ – 100.

, η_к = 92÷93%.

Котлы производственно-технологических установок.

Работают засчёт теплоты уходящих продуктов сгорания.

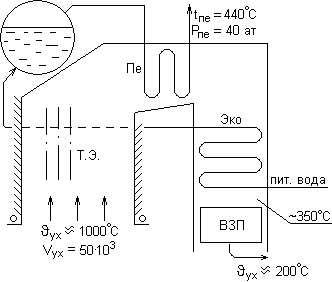

Радиационно-конвективный котёл:

м³/час

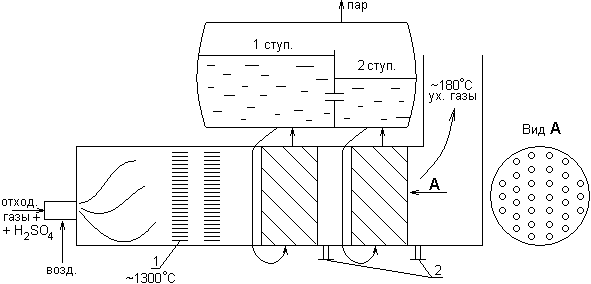

Используют теплоту газов медеплавильных печей. При наличии в газах горючих компонентов их предварительно дожигают:

1 – стабилизатор горения.

2 – отвод конденсата H₂SO₄.

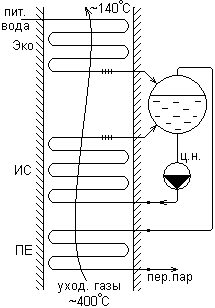

Котлы- утилизаторы.

ИСП

Д ля повышения компактности применяют оребрённые трубы:

q₁ + q₂ + q₅ = 100%/

КПД: η_к = =75÷83%

Коэффициент утилизации теплоты: η_утил = .

Коэффициент использования теплоты газов: .
