С ложный контур естественной циркуляции.

В трубах с W_min засчёт ухудшения теплоотдачи произойдёт перегрев и пережог трубы.

Надёжность режимов циркуляции.

З ависит от неравномерности обогрева труб данного топочного экрана.

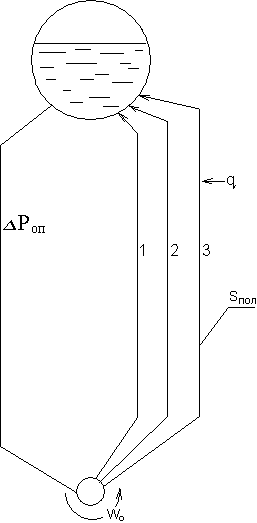

1 – хорошо обогреваемые трубы.

2 – затенённые трубы(угловые).

3 – плохо обогреваемые (загрязнены).

Отдельные трубы ввиду затенённости или загрязнения воспринимают тепла меньше, чем основные: поэтому

с ↓q → ↑ρ_см → ↓( ρ’-ρ_см) →↓S_дв →↓W_o → ↓k ≈ 2 → ↑X'' до 50% → ↑t_ст.

вода

↑↑t_ст

пар

При этом

q₁ > q₂ > q₃

³

¹

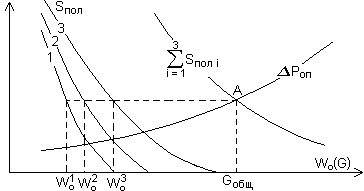

W_о зависит от:

1) расположения труб в экране.

1

1

– чистые трубы.

2 – загрязнённые трубы.

С

2

↓n→↓q_л(в углу топки q_л в 1,5 раза ниже) →↓S_в→↓W_о

2) паропроизводительности.

1 – средние.

2 – промежуточные.

3 – угловые.

С ↓D→↓B→↓q→↑ρ_см→↓S_дв→↓W_о

0,4

3

1

) давления.

С ↑Р→↓(ρ′–ρ″)→↓S_дв→↓W_о

Р

Х=1

Х=0

V

V”

V’

Лекция №17 Полная гидравлическая характеристика к.Е.Ц. И оценка надёжности режимов.

Аварийные режимы:

1) Застой циркуляции при вводе подъёмных труб в водяной объём.

<< → ↑↑t_ст → пережог.

при

вода

пар

2) Свободный уровень при вводе подъёмных труб в паровой объём (расслоение пароводяной смеси).

П ережог труб происходит по тем же причинам.

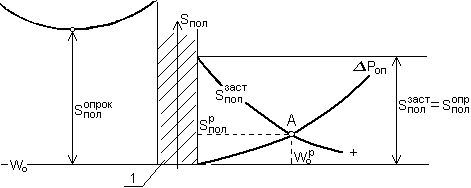

при W_о=0

3) Опрокидывание циркуляции W_o < 0(когда движение с подъемного переходит на опускное).

S _дв = H·g·(ρ' – ρ_см).

П ри W_o = 0,

1

опускное движение

подъемное движение

– область подпитки контура водой при её упаривании(при W_о≈0).

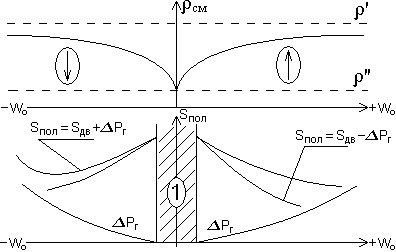

Полезный напор S_пол = S_дв ± ∆P_под ∆P_под = ∆P_г = ∆P_тр + ∆P_мест

Вероятность возникновения аварийных режимов зависит от давления:

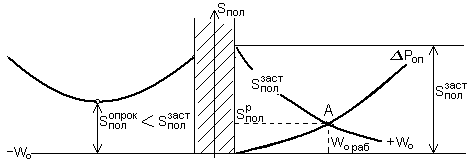

а) Низкое давление – за счет ↑W_отн левый график смещается вверх

А- рабочая точка

т.к. > , то при низком давлении наиболее вероятен режим застоя циркуляции.

б) Высокое давление

А

с ↑P → ↑t_н → ↓σ_пузырь → ↓d_пуз → ↓W_отн = W_в ­– W_п→ Левая зависимость опускается вниз

Более вероятно опрокидывание циркуляции. Для надёжности циркуляции необходимо:

, , > 0,5 м/с.

Меры борьбы с авариями.

1) Разделение экрана на секции:

2) Трубы из углов топки удаляют:

3) для того чтобы снизить ∆P_оп и ∆P_под обеспечивают d_оп = 100 – 160 мм.и .

4) Своевременная расшлаковка экрана.

Нарушение циркуляции из-за парообразования в опускных трубах. Причины парообразования в опускных трубах.

1) Захват пара из парового или водяного пространства.

2) Кавитация (вскипание воды в опускных трубах)

∆

(когда ab<bc)

это возможно при ↓h_ур

Р_ст = h_ур·g·ρ' = ab, ∆Р_дин + ∆Р_вх = (1 + ξ_вх) , при ∆Р_ст < ∆Р_дин + ∆Р_вх – кавитация. Поэтому условие отсутствия кавитации h_ур ≥ (1 + ξ_вх) ;

Д

Р_б

Р_б

ополнительные ограничения:

1

с

а

) h_ур ≥ 0,5 м.

2 ) W_оп < 2,5 м/с.

3

Нормальн.

режим

кавитация

) медленное изменение нагрузки при переменных режимах: при .
