Виды катионитовых установок:
а) Na – катионирование: Na2R + Ca(HCO3) → CaR + NaHCO3,
здесь R- органический радикал
N
переходят в воду
Na2R + CaSO4 → CaR + NaSO4,
Na2R + CaSiO3 → CaR + NaSiO3, аналогичные реакции происходят с солями Mg. CaR и MgR остаются в фильтре.
Cо временем фильтр истощается и его ставят на регенерацию 5% раствором NaCl:
CaR + NaCl → Na2R + CaCl2
M
переходят в воду
gR
+ NaCl → Na2R
+ MgCl2
MgCl2 и CaCl2 отводятся.
б
затем
)
Н – катионирование
HR + Ca(HCO3)2 → CaR2 + H2CO3, H2CO3 → H2O + CO2
HR + CaCl2 → CaR2 + HCl
HR + CaSO4 → CaR2 + H2SO4
H
остаются в фильтре
Недостатки: растворение в воде СО2 и присутствие кислот.
Регенерацию осуществляют 1% раствором Н2SO4:
CaR2 + H2SO4 → HR + CaSO4 аналогично с Mg.
Схемы катионовых установок.

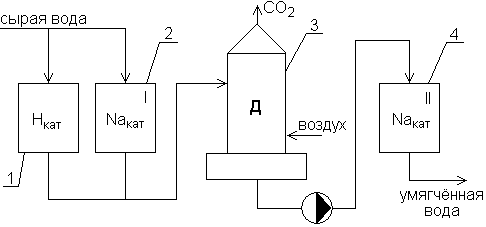

1) Параллельное (H–Na) катионирование:
Жост.
Позиции:
1, 2 – катионитовые фильтры, 3 – декарбонизатор (удаляет CO2), 4 – барьерный фильтр (для исключения проскока кислот Na2R + H2SO4 → H2R + Na2SO4).
Минимальное содержание СО2 перед
барьерным фильтром
≈ 3 мг/л.
Остаточная жёсткость умягчённой воды Жост ≈ 0,01 .

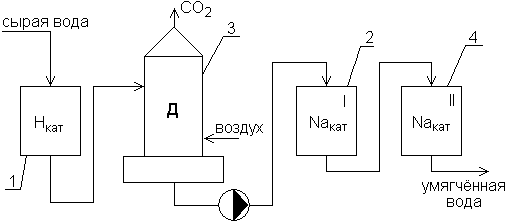

2) Последовательное (H–Na) катионирование:
Минимальное солесодержание перед барьерным фильтром ≈ 3 мг/л.
Деаэрация воды.
В воде возможно присутствие О2 и СО2, что:
1) ухудшает теплоотдачу.
2) ведёт к внутренней газовой коррозии.
Виды деаэрации:
1) Термическая деаэрация.
Закон Генри: СГ = Ка·РГ, здесь СГ – концентрация газов в растворе, Ка – константа адсорбции.
С t↑ → Cг↓ и при t = tкип → СГ = 0.

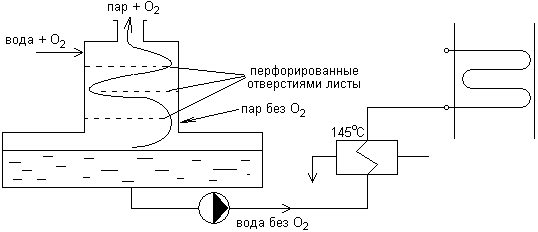

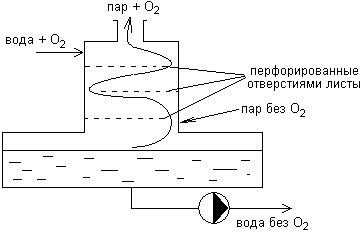

Схема деаэратора атмосферного типа:
вода
падает вниз в виде дождя.
Р = 1,2 ат, tк = 104ºС
1
1
-
колонка
D/H≈1
2
2
t′д≈104оС
2) Химическая деаэрация.
Гидразин N2H4 + O2 → N2 + H2O
Аммиак NH4OH + H2CO3 → NH4·CO3 + H2О
П
в барабан
ЭКО
ПНД

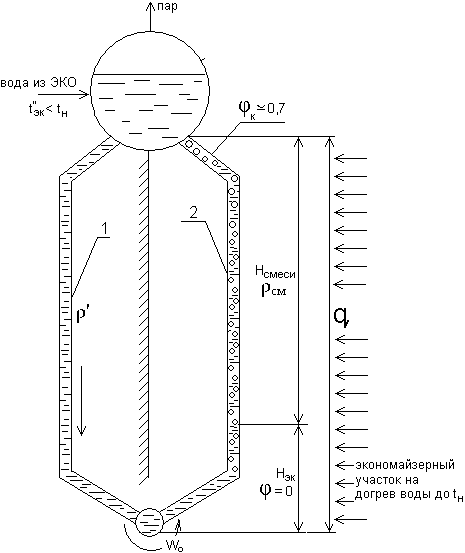

Гидродинамика контура естественной циркуляции.
Позиции:
1 – необогреваемые опускные трубы (ρ').
2 – подъёмные трубы (ρсм).
Движущий напор Sдв
= Нсм·g·(ρ' – ρсм)
Если ρсм = ρ'·(1 – φср) +
ρ''·φср, то:
Sдв = (H
– Hэк)·g·φср·(ρ'
– ρ'')
Sдв растёт при:
H↑
(tн –
tэк'')↓
q↑
P↓ → ↑(ρ' – ρ'')
Sдв
= ∆Роп + ∆Рпод
Движущий напор расходуется на преодоление
сопротивления опускных и подъёмных
труб.
Sпол = Sдв
– ∆Рпод тогда основное уравнение
циркуляции Sпол =
∆Роп А
Контур естественной циркуляции:
простой, когда dтр, lтр, q = пост.
сложный, когда dтр, lтр, q = пост.
Рассмотрим подробнее.
Простой контур естественной циркуляции.
Схема приведена ниже.
W
отношение объемов
– скорость циркуляции.
● Sпол = Sдв
– ∆Рпод = Sдв
–
;
поэтому Sпол↓
● ∆Роп =
;
поэтому ∆Роп↑
По
определяется Gводы
=>
→
→
(для
отдельно взятого контура).
