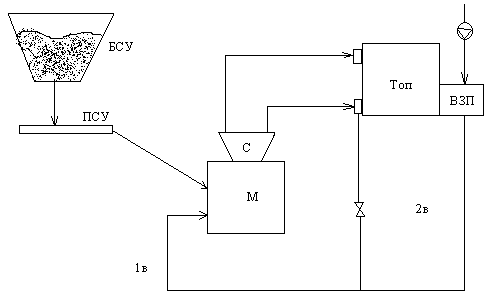

Пылесистема с прямым вдуванием пыли в топку

пылепроводы

В

(на сушку)

Свежеприготовленная пыль, не накапливаясь, сразу отправляется к горелкам.

Достоинства:

1. простота;

2. малое сопротивление.

Недостатки:

1. зависимость работы мельницы от режима работы котла(В_м=В_к);

2. ненадежность (при аварии в мельнице котел останавливается).

Применяют при размоле торфа, БУ, КУ, с V^г > 30%.

У глеразмольные мельницы.

Тихоходные Среднеходные Быстроходные

(ШБМ) (МШС) (МВ, ММ)

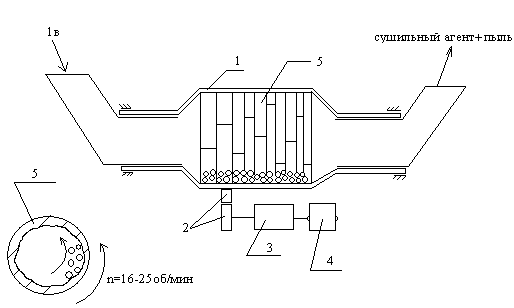

Ш а аровая барабанная мельница (шбм)

шары

А

А-А

+УГ

1 – барабан;

2 – шестерни;

3 – редуктор;

4 – электродвигатель;

5 – броневые плиты.

Факторы, влияющие на размол:

1. ч астота вращения барабана. С ростом частоты возрастает производительность мельницы, но при n > n_кр = , все шары прижмутся к внутренней поверхности барабана и В_м = 0, поэтому n_раб = 0,75^.n_кр;

2. д

   n>n_кр

   оля шаровой загрузки:

3. д

   , мм

   иаметр шаров. При уменьшении диаметра шаров, снижается В_м. Износ шаров составляет ≈

4. скорость вентиляции W_б =

5. у дельные энергозатраты на помол - потребляемая мощность

ШБМ должна работать на

В_макс, чтобы Э_м=мин

0

95% 5%

Достоинства:

• пыль тонкого помола.

Недостатки:

• громоздкость;

• грохот;

• высокие энергозатраты Э_м = 30

Применяют при размоле антрацита и углей класса Т.

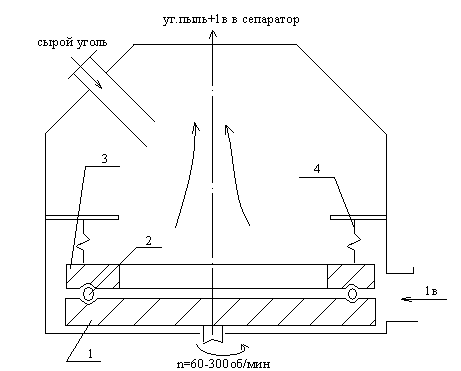

Мельница шаровая среднеходная (мшс)

W₁=30 м/с

1 – размольный стол;

2 – шары; n_ш=10-20 шт.

3 – опорное кольцо;

4 – пружины.

В_м ~ D_ст³ Э_ку=16

Достоинства:

• меньшие энергозатраты;

• компактность.

Недостатки:

• чувствительность к попаданию металлических предметов;

• сложность эксплуатации.

Применяют при размоле каменных углей.

Лекция №11

М

W_m=1-3 м/с

олотковая мельница.

Позиции:

1 – вал.

2 диски.

3 – молотки.

4 – броневые плиты.

1в – первичный воздух (t = 380÷420ºC).

δ_пл ≈ 30 мм. Производительность мельницы В_м ~ (n·D_м)³.

Определение В_оптим.:

Э_м = .

Достоинства:

• простота.

• низкие энергозатраты (до 12кВтч/т).

Недостатки:

• грубый помол.

• значительный износ молотков (500÷600 ч ~ 50% износа). ~3 недели

Применяют для размола торфа, БУ, КУ с V^г > 30%.

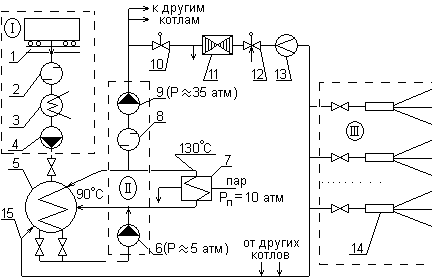

Схема мазутного хозяйства.

60^оС

70^оС

ВУ,^о

I – приёмно-сливочное устройство.

I I – мазуто-насосная.

III – газомазутная топка.

1 – эстакада со сливным желобом.

2, 8 – фильтры грубой и тонкой очистки.

3 – приёмная ёмкость.

4 – перекачивающий насос.

5

2,5

– расходная ёмкость (90ºС).

6,9 – насосы первого и второго подьёма.

7

130

t_м,^оС

– подогреватель мазута.

12 – запорная задвижка.

10 – отсечной клапан для срочного отключения топлива.

11 – регулятор давления для изменения расхода топлива.

13 – расходомер.

14 – форсунки.

15 – линия возврата мазута.

Для исключения застывания мазута, мазутопроводам придаются паровые спутники:

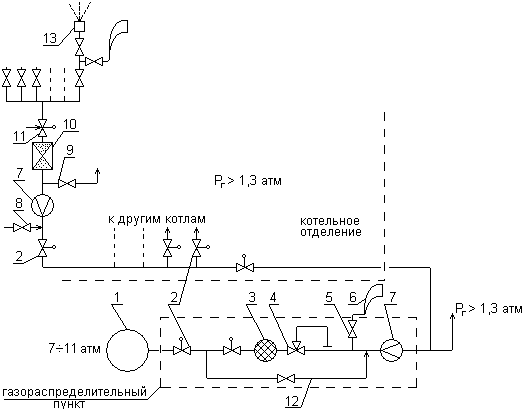

Схема газового хозяйства.

ГРП

Позиции:

1 – газовая магистраль.

2 – задвижка с электроприводом.

3 – фильтр.

4 – регулятор давления.

5 – предохранительный клапан (для аварийного сброса газа).

6 – газовая свеча (трубопровод в атмосферу).

7 – расходомер.

8 – подача сжатого воздуха.

9 – линия к запальнику.

10 – отсечной газовый клапан (ОКГ).

11 – регулирующий клапан.

12 – байпасная линия (мера предосторожности на случай аварии основной линии).

13 – газовая горелка.

При выводе газопровода в ремонт, он продувается сжатым воздухом через свечи 6. При этом соблюдают условие CH_{4остаточное} < 1%.

Перед растопкой все газопроводы заполняются топливом, при этом должно быть O_{2остаточное} < 1%.

Факельные топочные устройства:

1) пылеугольные.

2) газомазутные.
