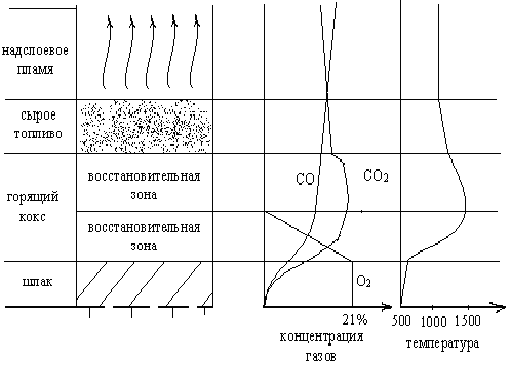

О v2 рганизация слоевого сжигания топлива

, %

окислительная

зона

V₁

, ^оС

СО₂+С→2СО

С+О₂→СО₂

С+0,5О₂→СО

Воздух проходит через слой шлака и нагревается до 600⁰С. В окислительной зоне топливо сгорает, при этом происходит снижение концентрации О₂ до 0%. В восстановительной зоне при О₂=0% происходит раскисление СО₂.

Для повышения эффективности сжигания:

1. о граничивают высоту слоя Н_сл=50 – 100, мм

2. н

   воздух

   адслоевое дутье воздуха.

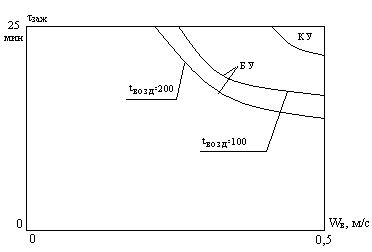

Общее время горения складывается из времени зажигания и времени непосредственного горения топлива. Во время зажигания происходит:

1. нагрев;

2. испарение влаги;

3. выход летучих веществ.

Немеханизированные топки применяют при D < 2,5, т/ч.

Недостатки:

1. тяжелый физический труд;

2. цикличность процесса;

3. сложность регулирования соотношения «топливо-воздух».

Полумеханические топки

Применяют при D = 4–6,5, т/ч.

Такие топки включают в себя:

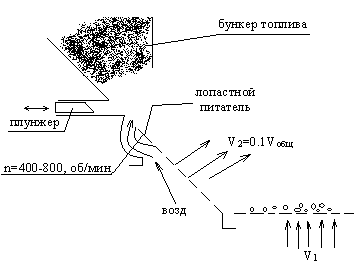

1. п невмомеханический забрасыватель (ПМЗ)

2. р

   решетка

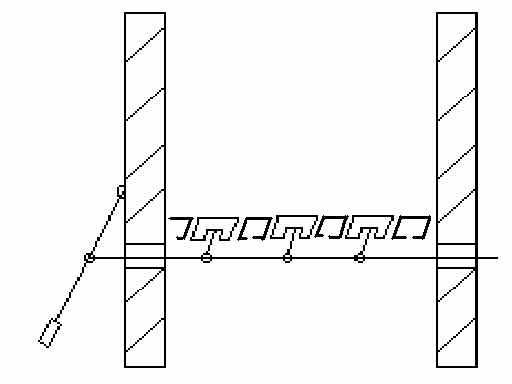

   ешетка с поворотными колостниками (РПК) Поворотом колосников на 20º перемешивают слой, при этом происходит снижение q₄ на 1%.

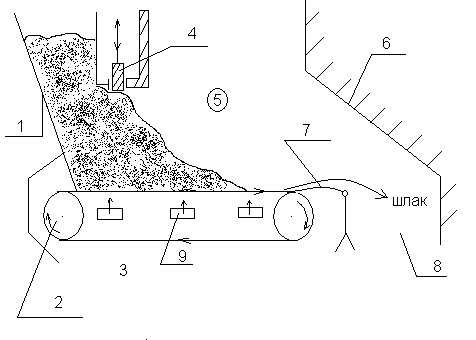

Механические топки.

Они применяются при D = 6,5 – 20 т/ч. W_в

1. б ункер топлива;

2. з убчатое колесо;

3. цепная решетка;

4. шибер;

5. топочное пространство;

6. огнеупорный свод;

7. шлакосниматель;

8. шлаковый бункер;

9. воздушные каналы.

В таких топках применяют безпровальную решетку (ЧЦР – чешуйчатая решетка).

b_p=2-3, м; l_p=3-8, м; υ_{решетки}=1-20, м/ч.

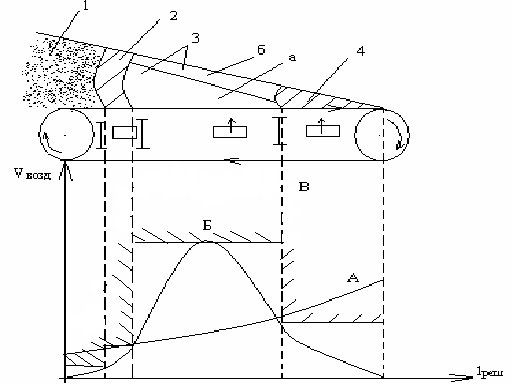

Организация сжигания

перегородки

1. сырое топливо;

2. зона тепловой подготовки;

3. зона горения а) окислительная зона; б)восстановительная зона;

4. зона шлака.

А – самопроизвольное распределение воздуха.

Б – теоретическое потребление воздуха;

В – секционное дутье. Оно организуется с помощью перегородок для эффективного сжигания топлива.

Для повышения полноты сгорания организуют над слоевое дутье с W_в = 50-60, м/с.

Механические топки применяют при сжигании АС и АМ.

Факельно-слоевая топка (обратного хода) пмз – чцр

Так как решетка движется в обратном направлении, то

1. τ_преб=τ_гор~d_тв, при этом q₄ снижается на 1%;

2. можно сжигать до 40 % мелочи.

Применяют для бурых и каменных углей.

Показатели слоевых топок: (общие для всех)

α_Т=1,3-1,7; q₃=0.5-2%; q₄=6-14%; q_v=0.2-0.4, ; q_R=B^.Q_p^p/R=0.6-1, ; (тепловые напряжения зеркала горения)

t_гв < 250⁰С

Подготовка топлива к сжиганию Организация сжигания твердого топлива.

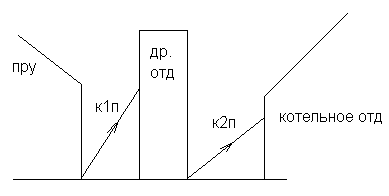

У голь поступает на станцию в вагонах и подлежит дроблению.

>60^о

d<25мм

d=1-200мм

Характеристики угольной пыли:

1. малая насыпная плотность (ρ_пл^нас= 400-500, ) за 3-6 часов пыль слеживается ( = 900, ), теряет сыпучесть, поэтому стенки бункера делает под углом 60º;

2. влажность пыли. Влажная пыль – слеживается, сухая – взрывоопасна. Поэтому оптимальная влажность для антрацита 1-2%, для каменного угля 5-10%, для бурого угля 10-20%, для торфа 30-35%; W_пл^опт=f(V^Г)

3. п олидисперсность (1-1000, мкм). Фракционный состав определяют путем рассева пыли на ситах с ячейками: х = 90 200 500 1000 мкм
