5. Работа радиостанции р-409м1 на передачу и приём в режиме ретрансляция с использованием п-303-об.
В станции Р-409 применяются два режима ретрансляции: ретрансляция с применением аппаратуры уплотнения и ретрансляция с использованием только высокочастотного оборудования. Режим ретрансляции с применением аппаратуры уплотнения является основным.
А) Ретрансляция группового сигнала
Сигнал от корреспондента поступает на вход приемника демодулируется в нем и подается в блок настройки Б-6 на контакты переключателя В2-Ш, фильтры. В фильтрах происходит разделение служебного канала и остальной части спектра, включающего оперативные каналы. Часть спектра включающая в себя оперативные каналы, поступает на регуляторы усиления и подается в блок Б-16, установленного в положение РЕТР. Далее сигнал поступает на второй полукомплект аппаратуры по соединительному кабелю в блок Б-16, на удлинитель, контакты переключателя В2-1, установленного в положение РЕТР, блок ПЕР аппаратуры П-303-ОБ, линейный усилитель, фильтр К-2,0, трансформатор, блок Б-16 гнезда УПЛ, скоммутированные в положение РРЛ, контакты переключателя В1-П, установленного в положение РЕТР, контакты кнопи СА, в блок настройки Б-6, установленного в положение УПЛ-1, фильтр коррекции, контакты переключателя В1-11, установленные в положение УПЛ-1, регулятор ВХ.ПЕР и далее на частотный модулятор передатчика второго полукомплекта.
Сигнал от корреспондента в обратном направлении проходит аналогично.
Б) При ретрансляции служебного канала в радиорелейной станции Р-409 предусматриваются переговоры по нему с ПВУ аппаратуры П-303-ОБ обоих полукомплектов, при этом ключ ПВУ устанавливается в среднем положении. Со входа аппаратупы П-303-ОБ сегнал, выделенный фильтром через контакт «в» поступает в блок КСС, усилитель, контакты ключа РАЗГОВОР 1 – РАЗГОВОР П, установленного в среднем положении, гнезда ОК-ПР, скаммутированные в положение ОК, контакты переключателся В2-Ш блока Б-16, установленного в положение РЕТР, удлнитель, соединительный кабеь, второй полукомплект аппаратуры Р-409, в блок Б-16 на контакты переключателя В1-1, установленного в среднем положении, на усилитель, на фильтр Д-2,0. На выходе фильтра Д-2,0 служебный канал объединяется с остальной чатью группового сигнала, включающего оперативные каналы. Информация по служебному каналу в обратном направлении проходит аналогично.
6. Призначення, ттх, склад і конструкція антени піддіапазону «а»
АФП призначений для електромагнітної енергії від передавача до антени і від антени до приймача, для направленого випромінювання і прийому електро-магнітних хвиль.

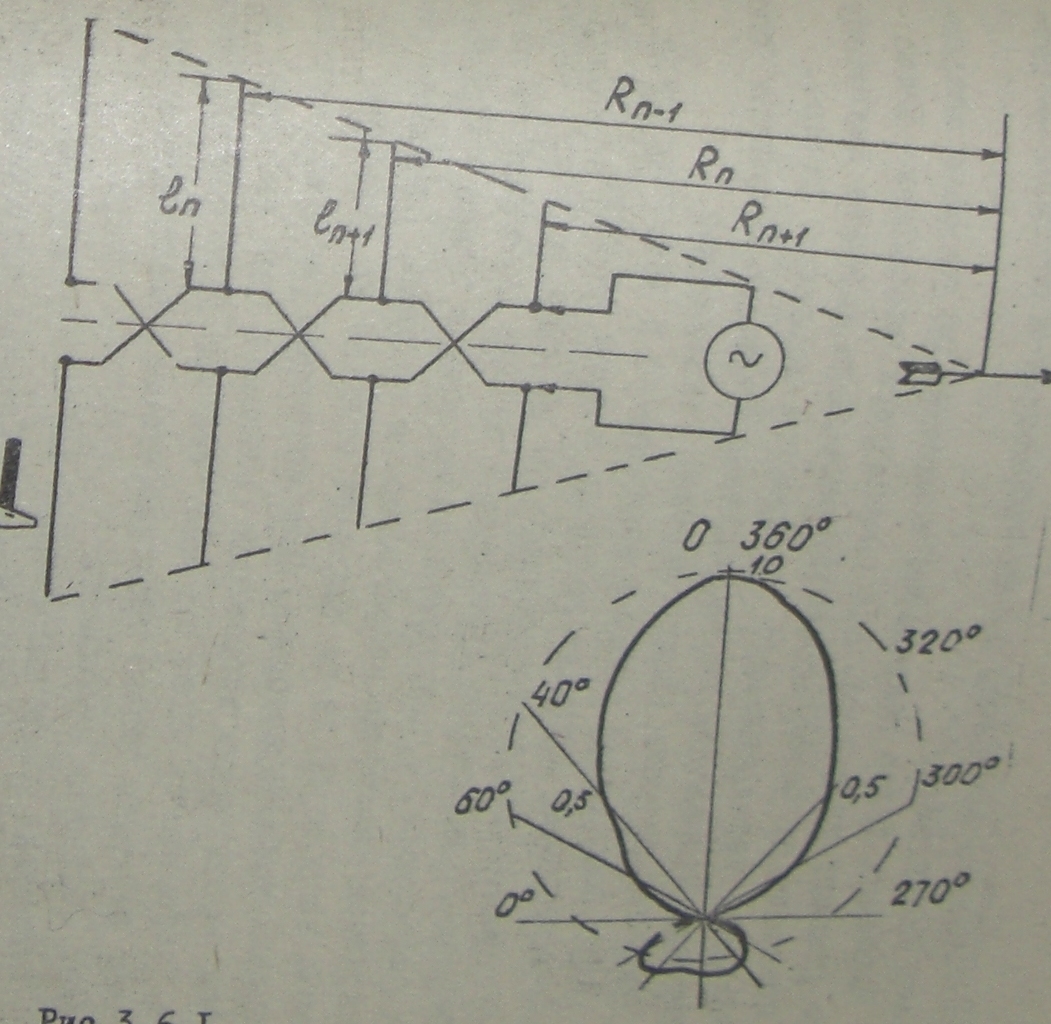

В піддіапазоні «А» використовується логоперіодична антена. Антена складається із стрілки, на яку закріплено 8 симетричних вібраторів (дюралюмінієві трубки). Довжина вібраторів в напрямі випромінювання змінюється по лінійному закону таким чином, що відношення довжини елементів вібраторів, та інтервалів між сусідніми вібраторами рівна 0,65. Найменший вібратор коротший половини довжини хвилі в верхній частині діапазону. Найбільший вібратор перевищує найдовшу довжину хвилі нижньої частини діапазону. При перехресному включенні вібраторів струм у вібраторі 3 опереджає струм у вібраторі 4 на 90 градусів.1-й вібратор є рефлектором.
Характеристики:
Ширина діаграми в горизонт. Площині – 60..80 градусів, в вертикальній – 118..132 градуси;
Коефіцієнт підсилення по відношенню до ізотропного випромінювача – 5 дБ;
КБВ в фідері – не менше 0,5;
Високий коефіцієнт перекриття по частоті, малі габарити, проста схема живлення.
