29. Кинематическая схема токарно - центрового многорезцового автомата модели 1730. Кинематика цепи главного движения и движения подач
Одновременная работа большого числа резцов с двух суппортов позволяет получать детали путем простейших коротких циклов работы. В полуавтоматах установка, закрепление, а также пуск станка производится вручную. Подвод суппорта с резцами, обработка, возврат суппортов в исходное положение (ИП), остановка выполняются автоматически.
На рисунке продольный суппорт с резцами перемещается совместно с двумя планками относительно неподвижной линейки. По линейке перемещается ролик поджимаемый пружинами.
Цикл работы:
а-б – быстрый подвод,
б-в – врезание,
в-г – обтачивание,
г-д – отскок,
д-е-и-к – быстрый отвод,
к-а – возврат в исходное положение.
Кинематика станка:
Главное движение:
Движение подачи:
- продольный суппорт:
- задний суппорт:
Обеспечивается 12 подач на каждую подачу суппорта:
H=72 мм – шаг винтовой канавки Бн.
30. Токарно-гидрокопировальные автоматы. Кинематическая схема токарно – гидрокопировального автомата модели 1722
В отличии от многорезцовых полуавтоматов основной профиль заготовки получают одним резцом методом копирования.
Рисунок – Токарный копировальный полуавтомат
Гидравлическая следящая система привода копировального суппорта с помощью автоматического регулятора обеспечивает связь продольной и поперечной подач. Переходы по прорезке канавок, снятию фасок и др. выполняют инструменты поперечного суппорта.
Токарный гидрокопировальный полуавтомат 1722
Предназначен для обработки в центрах сложных фасонных, конусных и ступенчатых деталей класса валов методом копирования по шаблону или эталонной детали.
Управление гидросистемы осуществляется панелями, в каждой из которых распределительные золотники, дроссели, автоматические регуляторы и т.д. Полуавтомат отслеживает независимость циклов работы каждого суппорта, осуществляемый гидропанелями и электрической аппаратурой управления. Малое количество режущих инструментов, применение производительных режимов резания сокращает время на наладку и контроль повышения производительности труда. Станок может работать в полуавтоматическом и наладочном режимах.
Кинематика станка
Главное движение:

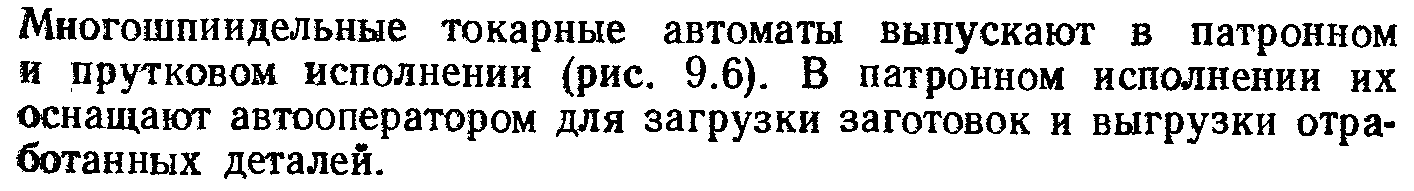

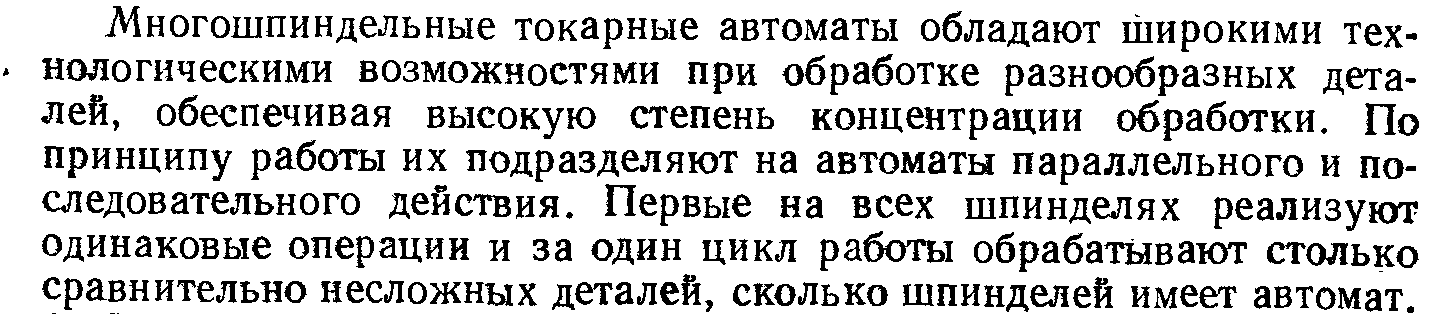

31.Многошпиндельные горизонтальные токарные автоматы. Структурная схема, компоновка
Ось вращения шпинделя расположена в горизонтальной плоскости На них обрабатывают детали средних и малых размеров и масс
Рисунок – Токарный многошпиндельный автомат
32 Кинематическая схема многошпиндельного автомата мод 1б240-6к. Цепь главного движения (Кинематика станка (стр. 24, рис. 19)):
Ось вращения шпинделя расположена в горизонтальной плоскости На них обрабатывают детали средних и малых размеров и масс
Рисунок – Токарный многошпиндельный автомат
Главное движение:
М1-…-XXI
Движение подачи и холостых ходов суппортов осуществляются кулачками (без номера на РВ1 (XI) и РВ2 (XII).
