Оборудование стальных резервуаров
Нормальная эксплуатация резервуаров обеспечивается специальной арматурой и гарнитурой, смонтированной на них (рис. 5, а). Наземные стальные резервуары должны иметь следующее оборудование.
Верхний световой люк – предназначен для проветривания во время ремонта и зачистки, а также для подъема крышки хлопушки и шарнирных труб при обрыве рабочего троса.
Вентиляционный патрубок – устанавливают в верхней точке резервуара. Поперечное сечение патрубка затянуто медной сеткой, чтобы предупредить попадание искр внутрь резервуара.
Механический дыхательный клапан – устанавливают на крыше у за- мерной площадки для сокращения потерь нефтепродуктов от испарения в резервуаре и предотвращения испарения. Работает при повышенном давлении в резервуаре или вакууме выше расчетного.
4. Огневой предохранитель – препятствует проникновению внутрь резервуара огня и искр через дыхательные клапаны; устанавливают под дыхательным клапаном. Принцип действия основан на том, что пламя или искра не способны проникнуть внутрь резервуара через отверстие малого сечения в условиях интенсивного теплоотвода.
Замерный люк – нужен для замера уровня нефти и отбора пробы из резервуара.
Прибор для замера уровня. В настоящее время резервуары оснащены дистанционным уровнемером УДУ-5 различных модификаций Н, А, Е, Д и сниженным пробоотборником ПСР. ПСР состоит из верхнего люка, пробоотборной колонны и панели управления отбором и сливом пробы.
Нижний люк-лаз – находится в первом поясе резервуара на высоте 700 мм, предназначен для доступа внутрь резервуара рабочих, производящих ремонт и зачистку на дне грязи. Также используется для вентиляции резервуаров при производстве огневых работ, поэтому расположен диаметрально противоположно световому люку.
Сифонный кран – предназначен для спуска из резервуара подтоварной воды; представляет собой трубу, пропущенную через сальник внутрь резервуара.
9. Хлопушка – предотвращает утечку нефтепродуктов из резервуара в случае повреждения приёмораздаточных трубопроводов и задвижек. Для обеспечения открывания хлопушки устраивают перепуск, позволяющий выравнивать давление до и после хлопушки.
10. Грузовой патрубок, через который подсоединяются приёмо-раздаточ-ные трубы.
11. Перепускное устройство.
Подъёмник хлопушки после выравнивания давления с помощью штурвала и троса открывает хлопушку.
Крайнее положение приёмораздаточных патрубков по отношению к оси лестницы.
Гидравлический предохранительный дыхательный клапан устанавливается на случай выхода из строя механического. Клапан заливают незамерзающей слабо испаряющейся жидкостью, которая образует гидравлический затвор. Чтобы он не срабатывал вместе с механическим, его устанавливают на повышенное давление и вакуум на 5–10 %.
Всё вышеперечисленное оборудование ставится на резервуарах для
а)
б)

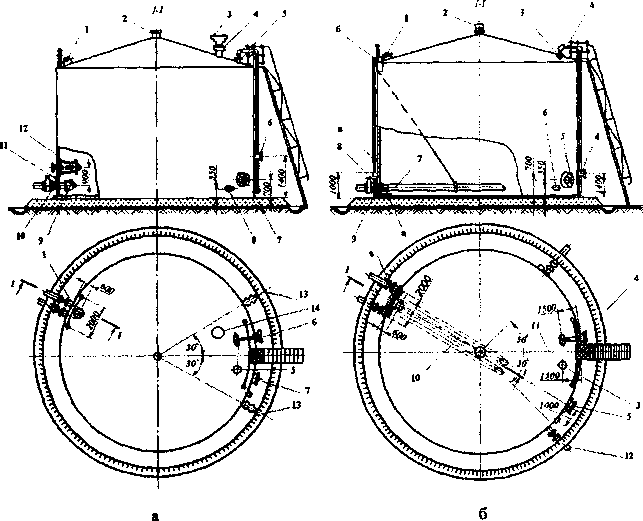

Рис. 5. Схема
расположения оборудования на вертикальном
стальном
резервуаре: а –
для хранения маловязких нефтепродуктов;
б
–
для хранения высоковязких нефтепродуктов
Резервуары для хранения высоковязкой нефти имеют следующее оборудование (рис. 5,б):
верхний световой люк,
вентиляционный патрубок,
замерный люк,
уровнемер,
нижний люк-лаз.
водоспускной кран,
- шарнирную подъёмную трубу, которая устанавливается на приёмной трубе.
Подняв трубу выше уровня нефтепродукта, можно предотвратить утечки. Подъём трубы осуществляется лебедкой, а опускается под собственным весом. Конец подъёмной трубы срезается под углом 30°, чтобы уменьшить входную скорость подтекания нефти,
перепускное устройство,
грузовой патрубок,
противопожарное оборудование,
оборудование для подогрева.
Конструкции подогревателей различают следующих типов: стационарные и переносные, общие и местные, трубчатые, циркуляционного подогрева, паровые, электрические и др.
