Тема 11. Структура нефтепровода
В начале нефтепровода находится головная насосная станция (НС), расположенная вблизи нефтяного промысла (рис. 2). Головная насосная станция имеет резервуарный парк объемом, равным двух-, трехсуточной пропускной способности нефтепровода.
На головной и промежуточных насосных станциях имеется комплекс вспомогательных сооружений: трансформаторная подстанция, котельная, система водоснабжения, канализации, охлаждения и т.п.
Если длина нефтепровода превышает 800 км, его разбивают на участки длиной 400–800 км, в этом пределе возможна независимая работа насосного оборудования.
Промежуточные станции должны располагать резервуарным парком объемом 0,3–1,5 суточной пропускной способности трубопровода.
Конечный пункт нефтепровода – либо сырьевой парк НПЗ, либо перевалочная нефтебаза, обычно морская, откуда нефть танкерами перевозится к НПЗ или экспортируется за границу, либо нефтераспределительная станция.

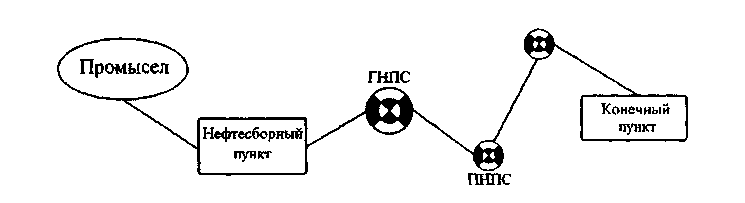

Рис. 2. Схема магистрального нефтепровода
На начало 90-х годов общая длина нефтепроводов СССР составляла 85 тыс. км.
Наиболее крупными транзитными нефтепроводами являются: Сургут – Полоцк, Холмогоры – Клин, Нижневартовск – Курган – Куйбышев, Усть-Балык – Курган – Уфа – Альметьевск, «Дружба-1» и «Дружба-2», Усть-Балык – Омск, Павлодар – Чимкент. С 1965 по 1995 годы в Западной Сибири построено 34 нефтепровода диаметром от 530 до 1220 мм (первый в Западной Сибири «Ишим – Тюмень»), общей протяженностью 16 тыс. км, в том числе 8 тыс. км – по Тюменской области. Эта сеть нефтепроводов способна перекачивать 400 млн т нефти в год.
Тюменская нефть подается потребителям по трем направлениям:
- западному – на Пермь, Нижний Новгород, Москву и далее за границу;
- юго-западному – на Самару, Лисичанск, Новороссийск;
- южному – на Омск, Павлодар и далее в Среднюю Азию.
Частично тюменская нефть подается на восток на заводы Томска, Ачинска и других городов.
В табл. 2 приведен перечень магистральных нефтепроводов Западной Сибири.
Таблица 2
Перечень магистральных нефтепроводов Западной Сибири
Наименование нефтепровода |
Диаметр, мм |
Протяженность, км |
Год ввода в эксплуатацию |
Шаим-Тюмень Усть-Балык-Омск Нижневартовск-Усть-Балык Александровское-Нижневартовск Александровское-Анжеро-Судженск Усть-Балык-Нижневартовск Усть-Балык-Курган-Уфа-Альметьевск Самотлор-Александровское Самотлор-Нижневартовск Западный Сургут Нижневартовск-Курган-Куйбышев Сургут-Полоцк Лученецкое-Парабель Урьевские-Южный-Балык Тюмень-Юргамыш Омск-Павлодар Шаим-Конда Повх-Покачи-Урьевские Хохряковское -Тюменское месторождения Холмогоры-Клин Лянторское -Федоровское месторождения Тарасовское – Муравленское месторождения Красноленинск-Шаим-Конда Приразломное месторождение- НПС Южный Балык Вынгапурское месторождение- Белозерный ДТП Бахиловское - Хохряковское месторождения Уренгой-Холмогоры /участок Герасимовское-Лученецкое Игольское-'Галовое-Герасимовское Приразломное месторождение- НПС «Каркатеевы» НПС Харампурского месторождения НПС Тарасовского месторождения |
530 1020 720 720 1220 1020 1220 1020 1220 820 1220 1220 530 1220 530 1020 530 720 530 1220 720 720 820
219 820
720 377 1020 530 530
720 520 |
410 964 279 48 818 278 1836 64 64
264 2246 3252 166 196 245 438 108 155,4 92 2431 73,2 164 345
36
21,9 85 221 61,5 86
67 120 |
1965 1967 1969 1У6У 1972 1973 1973 1975 1976 1976 1976 1978 1979 1980 1981 1982 1984 1985 1985 1986 1986 1986 1987
1987 1987
1987 1987 1988 1989 1991
1992 1993 |
