Тема 12. История развития и структура системы газоснабжения
Газ в отличие от нефти нельзя долго накапливать, поэтому развитие сети газопроводов имеет очень большое значение. Общая длина газопроводов нашей страны (СССР) к 1990 году составляла 180 тыс. км. Характерными чертами Единой системы газоснабжения являлись: наличие общих центров управления, что позволяло менять направление подачи газа, ликвидировать тем самым колебание его поступления в различные районы; радиальная направленность веток газопроводов от месторождений в крупные промышленные центры (рис. 3).
В России после распада СССР осталась лишь часть Единой системы:
- Центральная система (Ставрополь – Москва, Краснодар – Серпухов – Санкт-Петербург, Ростор-на-Дону – Донецк, Ростов-на-Дону – Луганск);
- Западная система (Коми – Белоруссия и страны Балтии);
- Поволжская система (Саратов – Москва, Саратов – Ярославль – Череповец, Оренбург – Самара, Минибаево – Казань – Нижний Новгород);
- Кавказская система (Ставрополь – Грозный, Майкоп – Невиномысск, Владикавказ – Тбилиси);
- Уральская система (Газли – Челябинск – Екатеринбург);
- система Средняя Азия – Центр (много веток);
- система Западная Сибирь – Центр (много веток, в том числе экспортных с Уренгоя и Ямала).
По сравнению с зарубежными трубопроводы Тюменской области имеют значительно больший диаметр (почти в 1,5 раза), что связано с большими объемами перекачки газа. Это в свою очередь усложняет ремонтно-восстановительные работы.
Как правило, магистральные газотрубопроводы заглубляют в грунт обычно на глубину 0,8 м до верхней образующей линии трубы, если нет особых геологических или температурных условий. Для магистральных трубопроводов применяют цельнотянутые и сварные трубы диаметром 300–1420 мм. Толщина стенок труб определяется давлением в трубопроводе, которое достигает 10 МПа.
Трубопровод, прокладываемый в районах с вечномерзлыми грунтами или через болота, можно укладывать на опоры или в искусственные насыпи. На пересечении крупных рек газопроводы утяжеляют закрепленными на трубах грузами или сплошными бетонными покрытиями и заглубляют ниже дна реки. Кроме основной, укладывают резервную нитку перехода того же диаметра.
На пересечении железных и крупных шоссейных дорог трубопровод проходит в патроне из труб, диаметр которых на 100–200 мм больше диаметра трубопровода. В зависимости от рельефа трассы на трубопроводе устанавливают линейные краны или задвижки с интервалом 10–30 км для перекрытия участков в случае аварии или ремонта. С обеих сторон линейного крана на газопроводе имеются свечи для выпуска газа в атмосферу при авариях.
Вдоль трассы проходит линия связи (телефонная или радиорелейная), которая имеет в основном диспетчерское назначение. Трубопровод защищает от наружной коррозии противокоррозионное изоляционное покрытие. На расстоянии 10–20 км друг от друга вдоль трассы находятся пункты размещения линейных обходчиков. Перекачивающие станции располагаются на конденсатопроводах с интервалом 50–150 км, на газопроводах с интервалом 100–200 км.
М

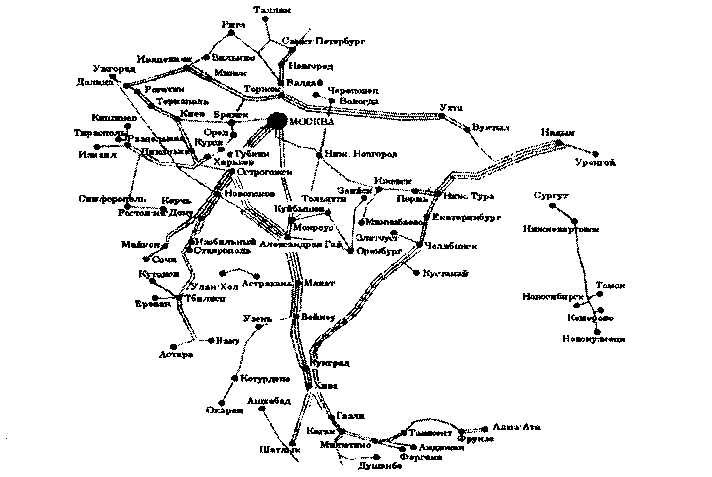

Рис. 3. Газопроводы ОАО «Газпром»
