22. В чем сущность метода контрольных карт? Приведите пример использования.
Контрольные карты. Предложен Шухартом. Инструмент, позволяющий отслеживать ход процесса и воздействовать на него предупреждая его отклонения от предъявляемых требований. Всякая контрольная карта состоит из центральной линии, верхнего и нижнего пределов и значений, характеристик или показателей качества нанесенных на карту для представления состояния процесса. Существует около 300 типов, но в рамках изучения 7 методов используется 7 типов контрольных карт:
Средних арифметических и размахов
Медиан и размахов
Индивидуальных значений
Доли дефектной продукции
Числа дефектных единиц продукции
Числа дефектов
Числа дефектов на единицу продукции
Использование контрольных карт преследует следующие цели:
держать под контролем значение определенной характеристики;
проверять стабильность процессов;
немедленно принимать корректировочные меры;
проверять эффективность принятых мер.
перечисленные цели являются характерными для действующего процесса. В период же запуска процесса контрольные карты используют для проверки возможностей процесса, т.е. его возможностей стабильно выдерживать установленные допуски.

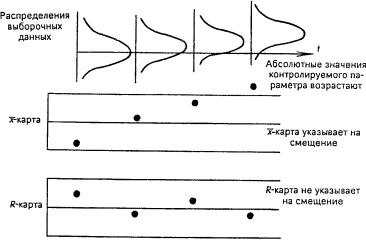

Типичный пример контрольной карты приведен на рисунке.
При построении контрольных карт на оси ординат откладываются значения контролируемого параметра, а на оси абсцисс — время t взятия выборки (или ее номер).
Всякая контрольная карта состоит обычно из трех линий. Центральная линия представляет собой требуемое среднее значение характеристики контролируемого параметра качества. Так, в случае (х-R)-карты это будут номинальные (заданные) значения х и R, нанесенные соответствующие карты.
Две другие линии, одна из которых находится над центральной — верхний контрольный предел (Кв или UCL — Upper Control Level), а другая под ней — нижний контрольный предел ( К н или LCL — Lower Control Level), представляют собой максимально допустимые пределы изменения значений контролируемой характеристики (показателя качества), чтобы считать процесс удовлетворяющим предъявляемым к нему требованиям.
Если все точки соответствуют выборочным средним значениям контролируемого параметра и его изменчивости, полученные по результатам обследования выборок, оказываются внутри контрольных пределов, не проявляя каких бы то ни было тенденций, то процесс рассматривается как находящийся в контролируемом состоянии. Если же, напротив, они попадут за контрольные пределы или примут какую-нибудь необычную форму расположения, то процесс считается вышедшим из-под контроля.
Процесс считается контролируемым, если систематические составляющие его погрешности регулярно выявляются и устраняются, а остаются только случайные составляющие погрешностей, которые, как правило, распределяются в соответствии с нормальным (гауссовским) законом распределения.
Для успешного внедрения на практике контрольных карт важно не только овладеть техникой их составления и ведения, но, что значительно важнее, научиться правильно «читать» карту.
Расположение контрольных точек на х -карте указывает на возрастание среднего выборочного значения во времени. А значение х в четвертой выборке оказалось за контрольным пределом, что говорит о том, что в момент, когда бралась четвертая выборка, процесс уже не соответствовал предъявляемым требованиям. Однако этого можно было бы избежать, если бы на основании результатов уже первых трех выборок, когда процесс находился еще в установленных пределах, но уже была видна тенденция его изменения, указывающая на явное влияние систематических погрешностей, были бы предприняты соответствующие меры по их устранению. Наглядным примером такой систематической погрешности может служить состояние резца, перемещение которого при автоматической обработке детали на токарном станке не учитывает его затупления.
Таким образом, контрольная карта помогает не только выявить несоответствие процесса требованиям потребителя, но и предвидеть возможности его появления в будущем.
