70. Выбор свайного оборудования.

При погружении свай основными факторами, определяющими выбор метода, являются физико-механические свойства грунта, вид свай, глубина погружения, производительность применяемых сваепогружающих установок и свайных погружателей, а также объем свайных работ.

От длины, формы и массы погружаемых свай зависит выбор основных параметров сваепогружающего оборудования. Следует определить необходимую производительность установки. Помимо обеспечения максимальной механизации ос­новных и вспомогательных операций, сваепогружающие уста­новки должны иметь небольшую массу, минимальную транспорт­ную высоту и максимальную маневренность, их конструкция должна позволять в короткие сроки выполнять монтаж и демон­таж установки; затраты труда и времени на их обслуживание должны быть минимальными. Тип выбираемой сваепогружающей установки во многом за­висит от объема свайных работ..

Число машин, необходимых для выполнения свайных работ, определяют, исходя из эксплуатационной сменной производитель­ности Псм сваепогружающей установки:

где Кв — коэффициент использования установки по времени (можно принимать 0,9); 492 — продолжительность смены, мин; t0 - выполнение основной операции - погружения спай, мин; tв - продолжительность вспомогательных операций, вклю­чая перемещение установки, мин.

Зная Псм и установленный срок производства свайных работ, необходимое число сваепогружающих установок N определяют по формуле

где S — число сван в спайном сооружении; Т — установленный срок производ­ства свайных работ, смена.

71. Методы свайных работ: последовательный, поточный, параллельный. Техн-гия произ-ва св. работ может вып-ся: послед, ║-ый и поточ. методом. Послед: каждый последующий эл-нт будет устан-ся только после полной установки первого эл-та. ║: работа ║-ми потоками, эл-ты свайных фун-ов уст-тся одновременно. Пот: комбинированный метод.

7 2. Расчёт количества захваток. При поточном способе произ-ва ж/б работ объект стр-ва делят на захватки (участки =-ых объемов работ, где трудятся бригады или звенья в теч. смены или кратного смене времени). Порядок расчета захваток и кол-ва опалуб. комплектов: 1.Опред. виды и кол-во раб. процессов при бетон-ии: опред-ют кол-во частных потоков: -устан. опалубки фунд-тов; -монтаж арматур. каркасов; -укладка бетон. смеси; -распалубка фунд-тов. М/у укладкой бет. смеси и распалуб. необходимо обесп. технолог. перерыв для набора бетоном распалуб. прочности. Длительность перерыва опред-ся по справочным таблицам, зависит от марки цемента и t, при которой твердеет бетон. 2. Опр-ют число захваток. Продолж. произ-ва ж/б работ в сутках опред-ся: . К - ритм потока, время, через кот. на захватке вып-ся следующий раб. процесс, А – кол-во раб. смен в сутки, m- число захв; n – кол-во частных потоков, т.е. простых процессов, t_б – длит. набора прочн. бетоном от укладки до распалубл, сут. Наим. число захваток, обеспеч. лишь непрерывность технолог. процесса без указания срока бетонирования опред-ся: 3. Вып-ют разбивку захваток на схеме здания. 4. Состав. калькул. трудозатрат по ЕНиР, рассч-ют кол-во и состав бригад для вып-ия отдельных процессов, обеспечивая поточность бетонирования. 5. Принимают машины для комплексной механизации железобетонных работ.

7 3. Схемы последовательности погружения свай: последовательно-рядовая, концентрическая, спиральная, секционная. Ряд. схема прим. при забивке в несвязанных грунт. Забивку вып-ют рядами по захватам. Спир. или концентр. схему исп-ют при располож. свай в форме большого куста (фундамент под опору моста) и забивке их в малосжим. грунты. Забивку нач-ют со среднего ряда и ведут по спирали к крайним рядам - сваи испыт-ют меньшее сопротивл. при погруж. Концентр. схема погруж. от краев к центру хар-на сильным уплотнением в центральной зоне, поэтому ее следует прим. в слабых водонас. грунтах (в кусте из девяти свай последней забивают центр сваю). Секц. забивка прим-ся при устройстве фунд-ов больших площадей в плотных связных грунтах. Эта схема исключает неравномерное наруш. структуры грунта. В начале забивают сваи в каждой секции (до трех рядов) с пропуском одного ряда м/у секциями. По окончании работ во всех секциях забивают сваи в пропущ-ых рядах. а–последов, б-концен, в–спир, г-секц.

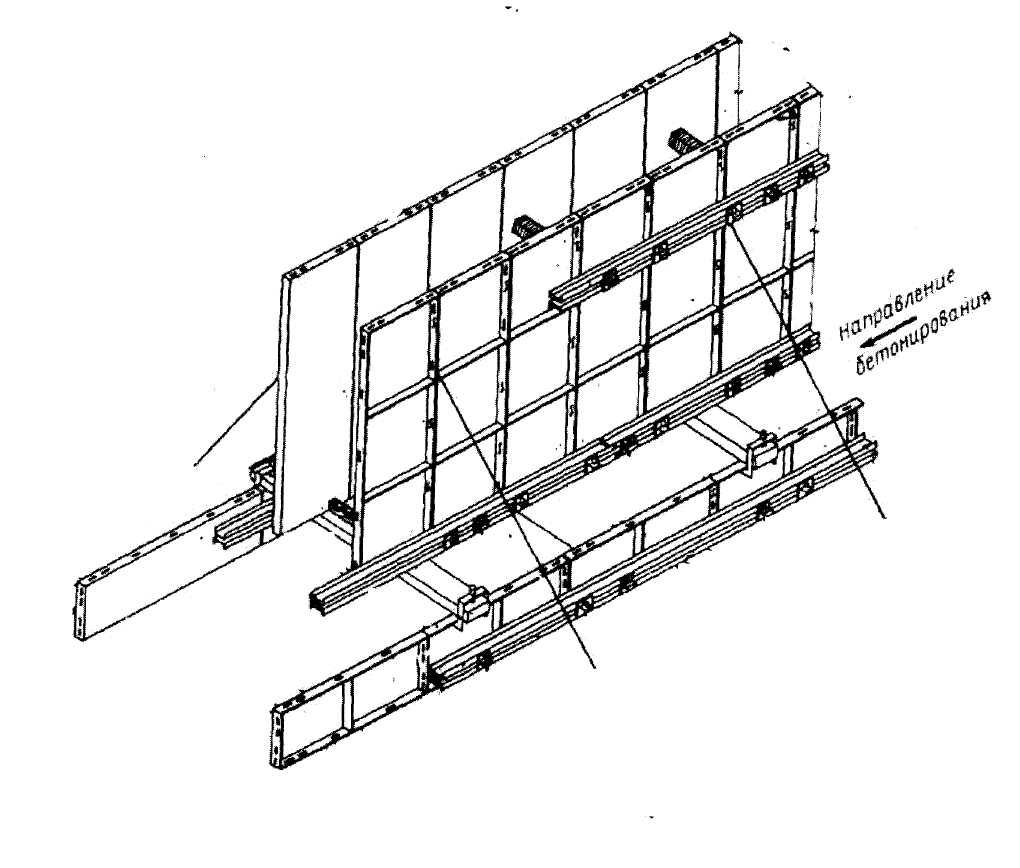

74. Типы опалубок. О вместе со вспомог. устр-ми служит для придания констр. проектной формы, заданных размеров и положения в пространстве. Бет. смесь уклад-ют в О и выдерж-ют в ней до затверд. О имеет временное назнач, её снимают после достиж. бет. требуемой прочн. По констр. особенностям О: разборно-перест. мелко-щит. и крупно-щит. (1,8м-2,4м), подъёмно-переставные, скользящие, блочные, объёмно-перестав, горизонтально-перемещ, панельные, пневмоопалубки, несъёмные, греющие (термопалубки). В зав. от материала О: Ме, деревян, комбин. Несъёмные: асбестоцемент, ж/б, полимерные.

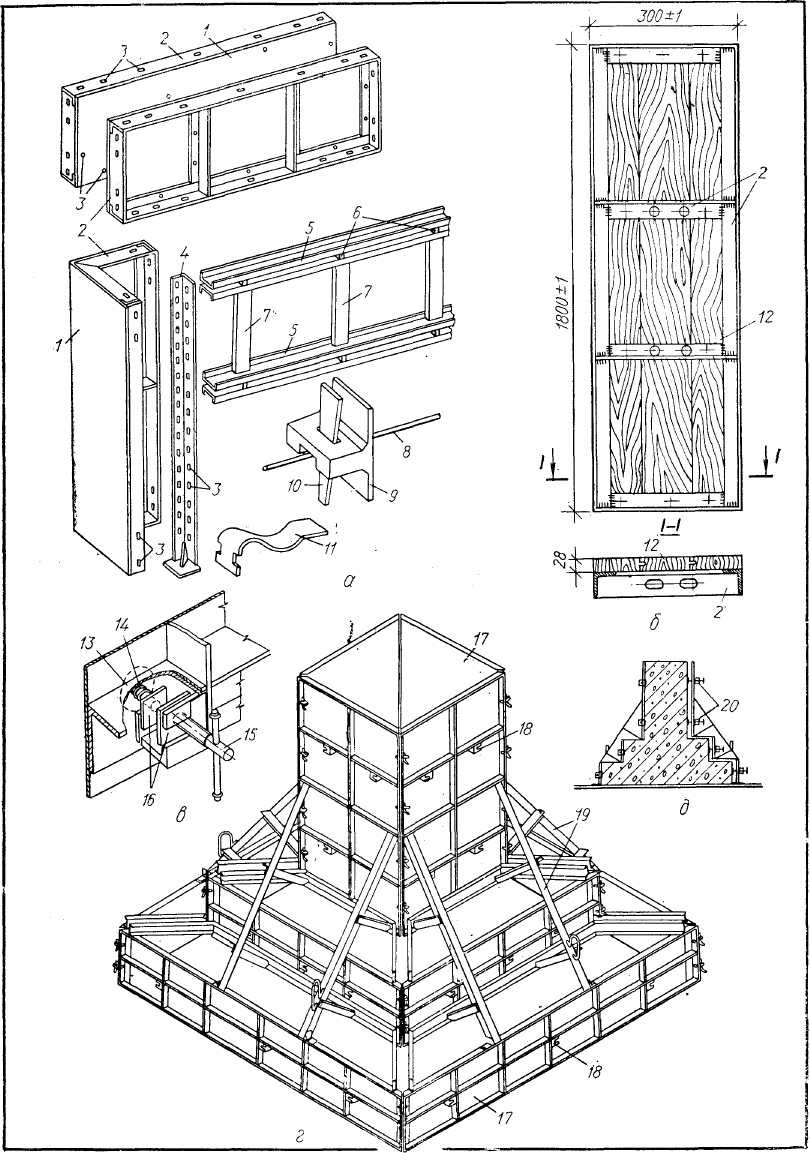

75. Опалубки для производства фундаментов. Для пр-ва фун-ов, работ нулевого цикла: разборно-перест. крупно- и мелкощит, блочные и несъёмные О. Разб-перест мелкощит. О сост. из отдел. эл-ов: линейных и угловых щитов, схваток (деревян. балки), блокирующих эл-ов, эл-ов креплений. в таких О ис-ся для соед. эл-ов замки винтовые или клиновые. Эти эл-ты имеют небол. массу, поэтому монтаж и демонтаж такой О возможен вручную. Блочная О сост. из пространст. блоков и исп-ся для бетонир. отдельно стоящих замкнутых констр. О: неразъёмная, разъёмн. и переналаж. Нераз. О имеет зафиксир. опалуб. поверхность (с конусностью 1/10 h). Для отрыва О от бетона ис-ют домкраты или краны. Раз. О: опалуб. поверх-ти перед демонтажем отд-ся от поверх. бетона, т.е. отходят в стороны. Нераз. и раз. О. прим. для бетонир. однотип. эл-ов. Переналаж. – можно изменить размеры в плане и по h. О состоит из модульных щитов, соединит. эл-ов, схваток, связей жёстк, распорок, балок. Пространств. полож. О обесп-ся распором, подкосом.
