8.2 Взаимосвязь характеристик микропроцессоров и интерфейсов периферийных устройств
1. м/п 8086, 80286
тактовая частота 5-10, 10-16МГц
Проблемы которые решаются системным интерфейсами: связь ОП и ЦП, связь ядра с ВУ.
тактовая частота 5-8 Мгц
пропускная способность 5-10 Мбайт/сек
м/п 80386, 30 Мбайт/сек
На материнской плате появляются новые архитектурные решения: Появляется КЭШ, чтобы как можно реже обращаться к ОП. Стали использовать несколько структур решений:
1. Использование локальной шины
2. MCA, 16,32p, = 14 Мбайт/сек
использование в системах PS2 , прекращ. существование
3. EISA, 32p, 33 Мбайт/сек
- расширенная шина ISA, прекращ. существование
м/п 80486
тактовая частота 33 Мгц
пропускная способность 130 Мбайт/сек
Pentium
PCI: 32разряда
133 Мбайт/сек
33 МГц
Pentium MMX: поддержка 3-х мерной графики
AGP: 133 МГц
633 Мбайт/сек
Pentium II
Системная шина 528-800 Мбайт/сек, 66-110 МГц, AGP - 500 Мбайт/сек
Pentium 4
8.3 Периферийные устройства пэвм, дисплеи: текстовый и графический режимы
Отображение образа экрана в памяти системы.
Есть взаимно-однозначное соответствие между информацией в ОП и на экране дисплея (видеопамять).
Существует два режима:
Текстовый
Графический
Текстовый режим – все поле экрана разбивается на клетки: алфавитно-цифровые. Каждому символу в памяти выделяется 2 байта. Первый байт в коде ASCII, а второй байт предназначен для кодирования цвета символа и кода.
Графический режим – все поле разбивается на светящиеся точки – пиксели (пиксельная графика) Каждой клетке в памяти должен соответствовать хотя бы 1 бит (черно-белое изображение). Если 2 бита – 4 цвета.
Число разрядов определяет цветовую палитру.
Раздел 9. Организация функционирования вычислительных систем (вс)
9.1 Классификация вс, системы окод, окмд, мкод, мкмд, параллельные системы
Выделяют четыре класса вычислительных систем:
ОКОД (одиночный поток команд, одиночный поток данных)
ОКМД (одиночный поток команд, множественный поток данных)
МКОД (множественный поток команд, одиночный поток данных)
МКМД (множественный поток команд, множественный поток данных)
Под множественным потоком команд / данных понимают одновременную обработку нескольких команд или нескольких данных в ЦП.
Многообразие вычислительных систем связано с различием в характеристиках обрабатываемых задач.
Классы задач:
Слабосвязанные задачи, параллелизм независимых задач.
Параллелизм независимых ветвей.
Параллелизм независимых объектов.
9.2 Понятие о многомашинных и многопроцессорных вычислительных системах мкмд
9.2.1 Многомашинные комплексы
Имеется несколько ЭВМ, каждая из которых содержит свой ЦП, ОП и ВУ и соответственно работает под управлением своей ОС. Служат для решения задач первого класса.
Классификация многомашинных комплексов:

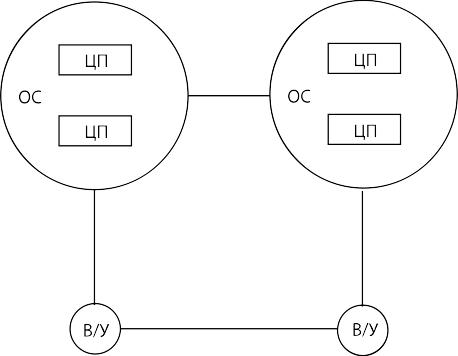

1. Слабосвязные – связь устанавливается на уровне в/у.
2. Сильносвязные – связь на уровне «ядро-ЭВМ».
3. Сателлиты
Слабосвязные ЭВМ. Повышение надежности.
Связь по в/у, резервная ЭВМ может находится в выключенном состоянии.
Резервная ЭВМ во включенном состоянии в режиме тестировании. Как только основная ЭВМ выходит из рабочего состояния, резервная подключается к выполнении задачи.
Троированная система. Три системы решают одну задачу. Если 2 системы одинаково решили задачу, значит они исправны, а третья вышла из строя.
