31. Организация построения сумматоров: сумматоры с групповым и условным переносом.

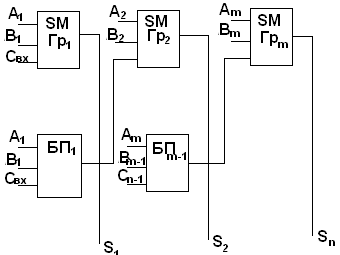

При построении сумматора с групповым переносом общее R – разрядное поле делится на m групп, по n разрядов в каждой. Внутри групп и между ними используют различные варианты организации переноса.
l=m*n

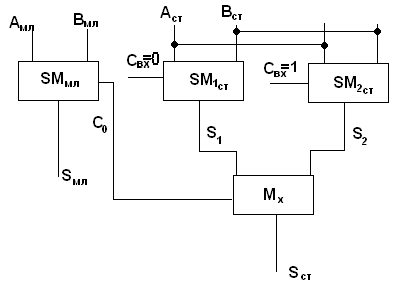

Cумматор c условным переносом:
В этом случае всё разрядное поле делится на 2 равные части, старшая группа дублируется: l=2*m l=3*m/2 – общая структура включать 3 группы с разрядом m/2. Суммирование в группах проводиться одновременно, причём в одной старшей группе суммирование осуществляется при с=0, а в друг. при с=1.
По окончании суммирования в зависимости от значения фактического переноса выбирается та или иная старшая группа.
32. Организация построения сумматоров: сумматоры со сквозным переносом, накапливающие сумматоры.

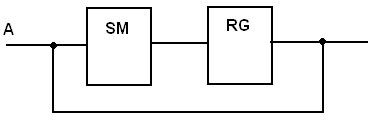

Накапливающий сумматор предназначен для сложения или вычитания 3 или более слагаемых.

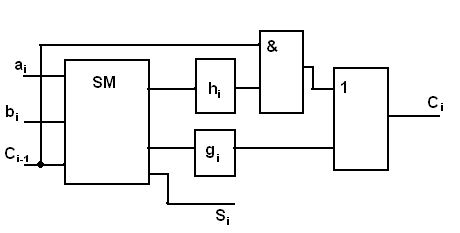

Сумматоры со сквозным переносом.
В сумматор данной структуры арифметическая операция выполняется в два этапа. На первом этапе – поразрядное суммирование и формир. межразрядные переносы, на втором – формируется окончательная сумма.
33. Основные комбинационные устройства: одноразрядный полувычитатель и вычитатель.
Пусть имеется два числа
A=a1a2 . . . a i-1a ia i+1 . . . an
B=b1b2 . . . b i-1bib i+1 . . . bn
В зависимости от значений аргументов ai, bi, zi формируется значение булевых функций Ci, и Пi. Введем следующие обозначения.
ai x Рi Р - функция разности
bi y Зi З - функция заема
zi z - заем из i-го разряда
Таблица истинности, соответствующая устройству, выполняющему операцию вычитания, имеет следующий вид.
Таблица 25.
|
x |
y |
z |
Р |
З |
|
|
0 |
0 |
0 |
0 |
0 |
Выполним склеивания 1 и 3, 2 и 3, 3 и 4 наборов |
|
0 |
0 |
1 |
1 |
1 |
|
|
0 |
1 |
0 |
1 |
1 |
|
|
0 |
1 |
1 |
0 |
1 |
С |
|
1 |
0 |
0 |
1 |
0 |
Как видно функция разности P и суммы С сов- |
|
1 |
0 |
1 |
0 |
0 |
падают (функция С получена ранее). |
|
1 |
1 |
0 |
0 |
0 |
|
|
1 |
1 |
1 |
1 |
1 |
|

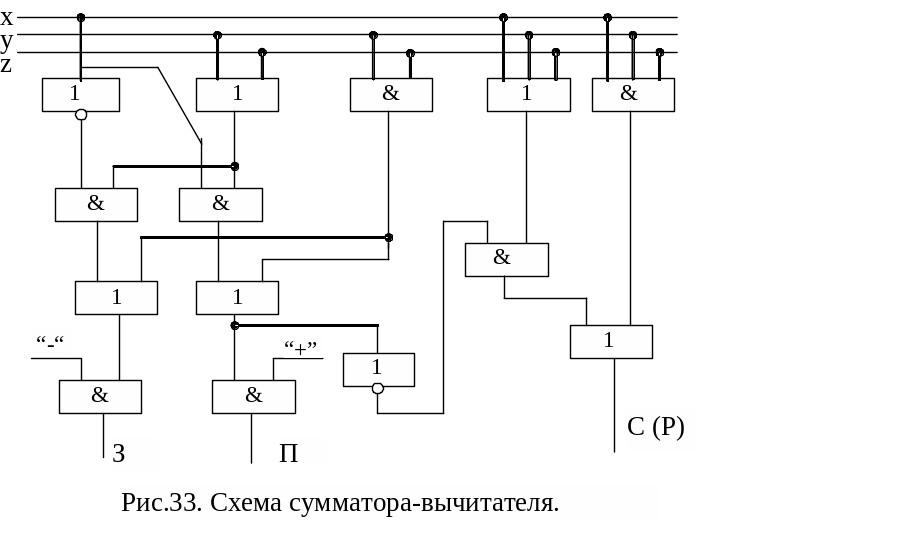

Объединенная схема одноразрядного комбинационного сумматора-вычитателя
Для системы булевых функций C, P, П и З, полученных выше, может быть построена следующая логическая схема (рис. 33) на элементах И, ИЛИ и НЕ.
34. Организация умножения чисел с помощью накапливающего сумматора.
