Тема: 11 Строгание плоскостей, пазов и каналов (рисунок строгального станка)

К седьмой группе по классификации ЭНИМС относятся станки, имеющие прямолинейное движение резания независимо от того, работают ли они резцами (строгальные и долбежные станки) или протяжками и прошивками (протяжные станки). В протяжных станка движение подачи заложено в конструкции протяжки, в которой каждый последующий режущий зуб выступает над предыдущим. В строгальных и долбежных станках движение подачи имеет заготовка или резец. Станки этой группы служат для обработки разнообразных линейчатых поверхностей, описанных прямой, перемещающейся по направляющей линии. Относительное перемещение заготовки и инструмента по направляющей линии обеспечивается движение подачи, а по образующей - движение резания. Движение резания долбежных станков всегда вертикальное, поперечно- и продольно-строгальных - всегда горизонтальное, а протяжных - вертикальное или горизонтальное.

Поперечно-строгальные и долбежные станки применяют в единичном и серийном производстве для обработки небольших по размерам заготовок. Продольно-строгальные станки позволяют обрабатывать станины станков, корпусные детали и т.п. протяжные станки используют в массовом и

23

крупносерийном производстве для обработки внутренних и наружных поверхностей различного профиля.

Основные узлы поперечно-строгального станка: основание, станина, поперечина в вертикальных направляющих станины, стол в горизонтальных направляющих поперечины, стойка, ползун с суппортом и держателем резца, гидроцилиндра привода ползуна. Суппорт имеет возможность разворота относительно ползуна вокруг горизонтальной оси.

Станок предназначен для строгания фасонных, вертикальных, наклонных и горизонтальных плоскостей, прямоугольных канавок.

25

Тема: 12 Круглошлифовальные станки.

Круглошлифовальные станки предназначены для обработки наружных цилиндрических, конических, торцовых поверхностей тел вращения. Станки подразделяют на простые и универсальные. В простых станках возможен поворот рабочего стола на угол 6 градусов, что дает возможность обрабатывать конусы с малым углом при вершине.

В универсальных станках имеется поворот стола и шлифовального круга на больший угол, что дает возможность шлифовать конус с большим углом при вершине. Для обработки каналов, уступов, торцов, фасонных поверхностей применяют метод врезания с поперечной подачей. Гладкую цилиндрическую поверхность и прилегающий к ней торец можно обрабатывать следующим образом: сначала врезанием шлифуется цилиндрическая часть, а затем осуществляется только продольная подача и обрабатывается торец.

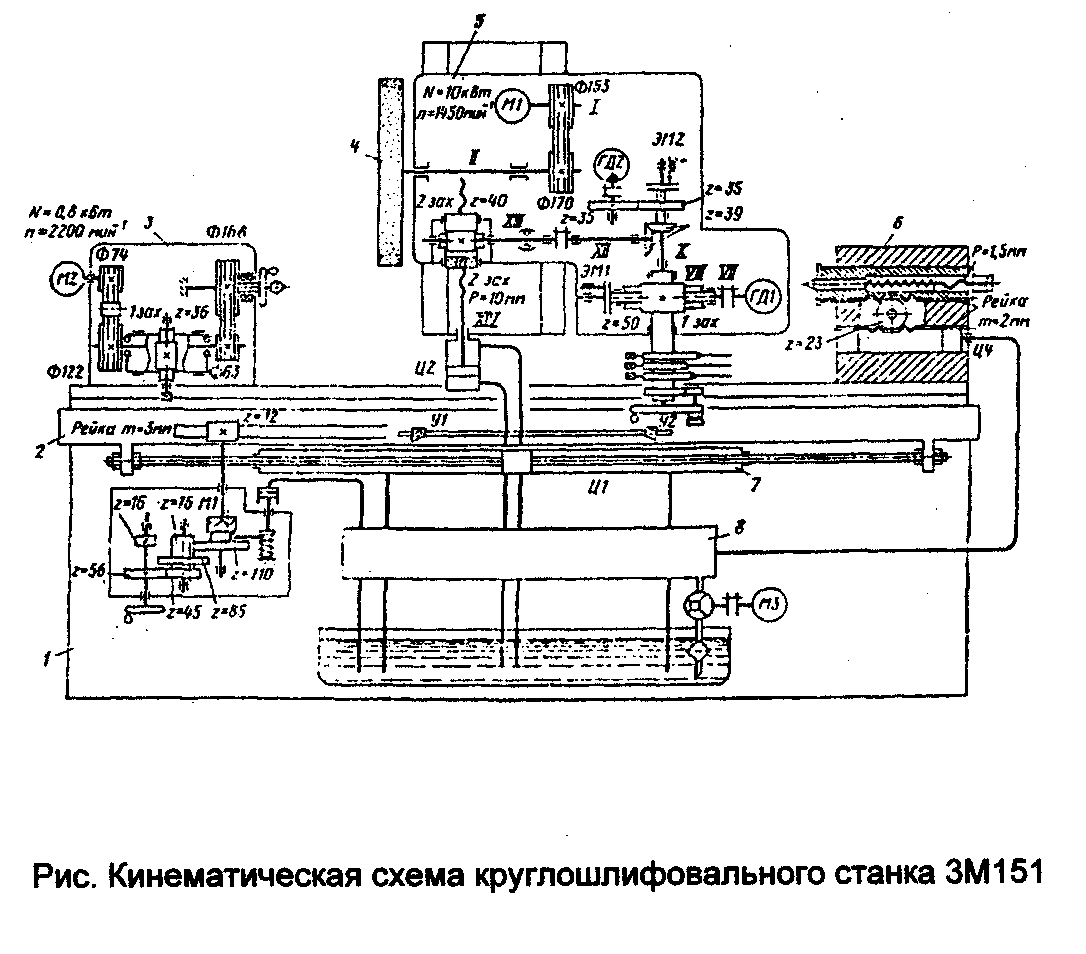

Универсальные Круглошлифовальные станки имеют однотипную горизонтальную компоновку. Основные узлы станка: станина, с продольными направляющими для стола, и поперечными направляющими. Внутри станины размещается гидроцилиндр, обеспечивающий возвратно-поступательное движение стола, ход регулируется переставными упорами, которые при крайнем положении стола толкают рычаг золотника гидросистемы, чем обеспечивается реверс стола.

26

Шлифовальная бабка несет шпиндель со шлифовальным кругом. Она может разворачиваться относительно вертикальной оси. На столе размещается шпиндельная бабка детали и задняя бабка. Шпиндельная бабка может поворачиваться на столе относительно вертикальной оси, чем достигается обработка коротких конусов на деталях, закрепленных в патроне.

Переставная задняя бабка имеет неподвижный центр, который поджимается к детали силой пружины. На лицевой стороне панины расположена панель управления движениями станка и подачи СОЖ.
