Содержание конспекта. Стр

Тема: 1 Техника безопасности 3

Тема: 2 Обработка резцами с пластинками из твердых сплавов.

Черновая обработка. 4

Тема: 3 Фрезерование прямозубных цилиндрических и конических зубчатых колес. 5

Тема: 4 Обработка цилиндрических отверстий. Сверление и расточка. 6

Тема: 5 Обработка резцами из быстрорежущих сталей. Чистовая обработка. 8

Тема: 6 Обработка резьбовых поверхностей. 9

Тема: 7 Обработка торцовых поверхностей. Торцовая обточка и отрезка. 11

Тема: 8 Обработка конических поверхностей. Общее сведение о конусах. Способы обработки. 14

Тема: 9 Фрезерование пазов и уступов каналов. 16

Тема: 10 Фрезерование плоскостей (рисунок и описание

фрезерного станка) 19

Тема: 11 Строгание плоскостей, пазов и каналов (рисунок строгального станка) 22

Тема: 12 Круглошлифовальные станки. 25

Тема: 13 Шлифование плоских поверхностей. 28

Список используемой литературы. 30

Тема: 1 Техника безопасности 3

Основное значение техники безопасности в обеспечении и безвредности труда без снижения его производительности. Предохранение рабочего от различного рода травм, вредных воздействий на организм человека. Невнимательность рабочего, как на рабочем месте, так и по передвижению по цеху, неисправность подъемного транспорта и загроможденность рабочего места приводит к несчастным случаям. Неправильное ношение спецодежды, невнимательность самого рабочего, невыполнение правил безопасности, неисправность электропроводки стакана. Поражение электрическим током опасно для жизни человека, поэтому запрещается дотрагиваться к любым проводам в особенности неизолированным или плохо изолированным.

Спецодежда предназначена для защиты рабочего от воздействия масел, смазочно-охлаждающих жидкостей, эмульсий. Для защиты кожи рук следует пользоваться защитными пастами, мазями. При несчастных случаях срочно обращаться в медпункт. Большое значение имеет освещение, вентиляция, отопление рабочего места. Каждый рабочий должен соблюдать все правила техники безопасности, изложенные в инструкциях

Тема: 2 Обработка резцами с пластинками из твердых сплавов.

Черновая обработка.

Для наружного продольного чернового и чистового точения применяются проходные резцы. Резцы для чернового точения работают с высокими скоростями и снимают стружку большого сечения, чем резцы для чистового. Проходные резцы бывают прямые, отогнутые и упорные. По направлению подачи различают проходные резцы левые и правые. Правые - для обработки наружных поверхностей при продольной подаче справа налево, левые - слева направо.

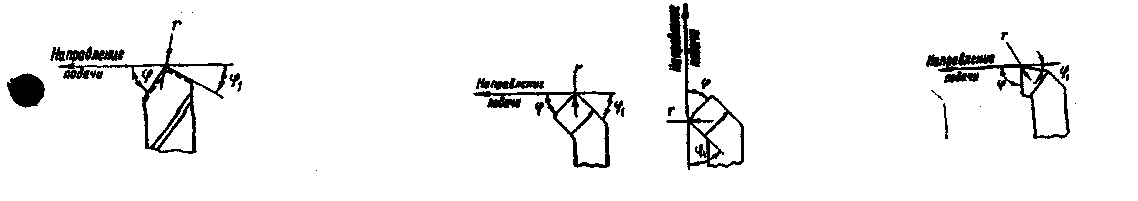

Прямые проходные твердосплавные резцы, изготовленные с главным углом р=45°, 60° и 75°. Отогнутые проходные твердосплавные изготавливают в основном с ф=45°. Упорные проходные твердосплавные изготавливают <р=90°.

При одной и той же глубине t резания и подаче поперечное сечение(ахв) срезаемого слоя материала имеет различную форму, которая зависит от угла ф. Главный угол ф зависит на стойкость резца и уровень скорости резания. Вспомогательный угол уменьшает участие вспомогательной режущей кромки в резании, влияет на скорость и на шероховатость. Форма заточки передней поверхности резцов бывает различной, область применения резцов в зависимости от формы их передней поверхности.

5
