Базовые элементы усп
Опорные детали (опоры прямоугольные, планки, корпуса, подкладки, опоры регулируемые) предназначены для установки и закрепления гидроцилиндров в собираемые приспособления в необходимом положении и для базирования обрабатываемых заготовок.
Прижимные детали в сборочные единицы обеспечивают зажим обрабатываемых заготовок в приспособлениях. К этой группе относятся прижимы гидравлические, прихваты самоустанавливающиеся, ступенчатые и вильчатые, прижимы клиновые и эксцентриковые.
Б азовая плита усп с опорными деталями
Установочные детали и сборочные единицы (упоры регулируемые, угольники, переходные шпонки, вкладыши) служат для базирования заготовок, а также для взаимной фиксации элементов приспособления.
П римеры приспособлений для обработки по контуру
Универсально-сборные механизированные приспособления для станков с ЧПУ (УСПМ-ЧПУ) являются дальнейшим развитием УСП. Компоновки УСПМ-ЧПУ предназначены для установки заготовок на станках с ЧПУ фрезерной и сверлильной групп в условиях единичного и мелкосерийного производства. Основой комплектов УСПМ-ЧПУ являются гидравлические блоки, представляющие собой базовые плиты УСП с сеткой пазов и встроенными гидроцилиндрами, а также плиты без встроенных цилиндров. В последнем случае для механизации зажимов применяют различные гидроцилиндры (гидроприхваты).

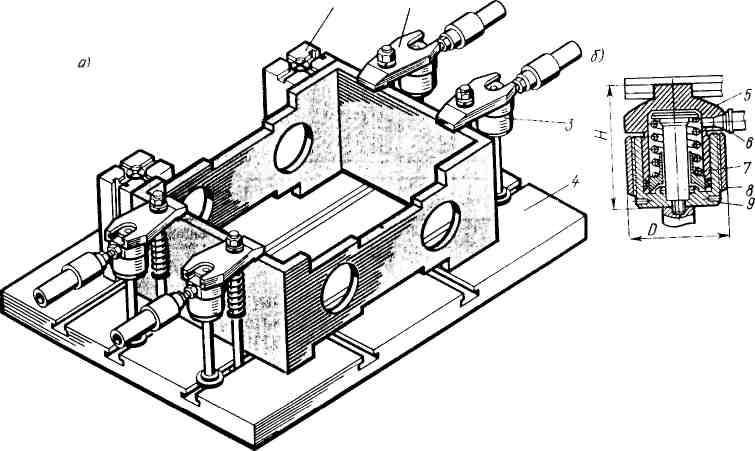

Гидроприхваты обеспечивают достаточно большие усилия при креплении заготовки и являются быстродействующими Основой гидроприхвата (с прижимной планкой 2) является гидроцилиндр 3, показанный на рис. 4.6,6. Он состоит из трех основных частей: корпуса 9, поршни 5 с возвратной пружиной 7 и фиксирующей гайки 8. При подаче масла под давлением через штуцер 6 поршень поднимается вместе с одним из концов планки, поворачивая ее относительно средней опоры (винт с гайкой) Происходит закрепление заготовки.
Успм-чпу с гидроприхватами
Сборно-разборные приспособления (срп)
Сборно-разборные конструкции (СРП) разработаны специально для оснащения фрезерных станков с ЧПУ и многоцелевых станков. СРП компонуются из стандартных деталей и узлов, обладающих ограниченной обратимостью. Они относятся к специализированной оснастке. Наиболее трудоемкие и металлоемкие узлы используют многократно.
Компоновки СРП собираются из стандартных деталей и сборочных единиц, фиксируемых относительно друг друга системой палец—отверстие. Для этой цели в базовых деталях имеются сетки точных координатно-фиксирующих отверстий. Детали и сборочные единицы компоновок СРП крепятся на столе станка посредством Т-образных пазов с размерами, соответствующими пазам на столах станков.
В компоновках СРП в отличие от УСП число сборочных единиц преобладает над деталями. Приспособления переналаживаются посредством перекомпоновки, регулирования положения базирующихся и зажимных элементов или замены сменных наладок.

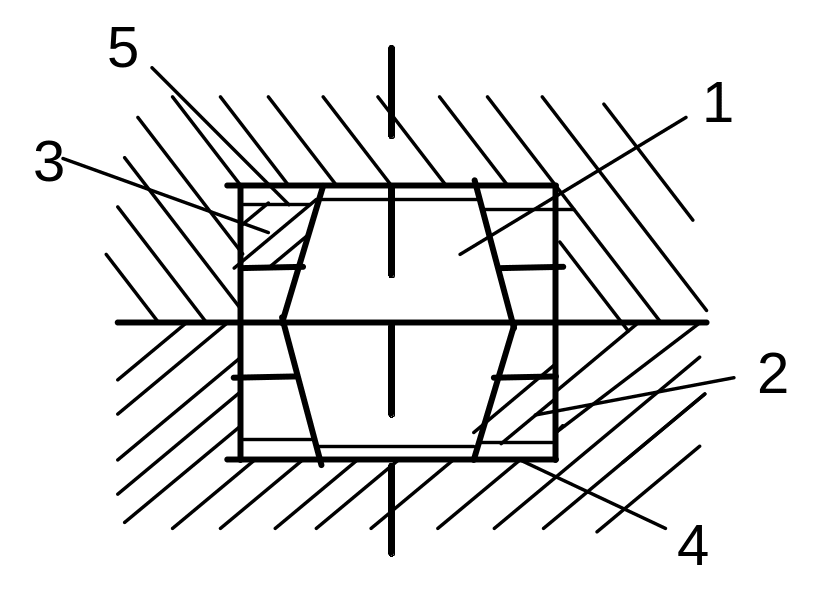

С истема палец — отверстие гарантирует более высокие точность, жесткость и стабильность параметров приспособления. Это достигается за счет изготовления штырей 2 с двумя коническими поверхностями. На этот штырь надеты две разрезные стальные втулки 3 и 4, на торцах которых находятся полиуретановые кольца 1 и 5. Высота набора штырь, втулки, кольца в свободном состоянии больше, чем суммарная глубина базирующих отверстий 12Н7. При затягивании гайки 7 втулки выбирают радиальный зазор в соединении.
Фиксирующие отверстия выполнены во втулках из прочного и износостойкого металла, втулки запрессованы в корпуса плит и угольников. Для крепления на станке базовые элементы комплекта снабжены Т-образными пазами.
В комплект СРП-ЧПУ входят базовые сборочные единицы, прижимные элементы; опорные элементы (опоры регулируемые, подводимые, самоустанавливающиеся, планки, подкладки) установочные элементы (пальцы, штыри, шаблоны) крепежные детали пружины, переходные планки для дополнения приспособлений элементами из комплектов УСП.
