Лабораторная работа №2. Разборка, определение основных параметров и сборка зубчатого редуктора
2.1. Цель работы
В процессе работы следует ознакомиться с особенностями конструкции и назначением отдельных узлов и деталей и определить основные параметры зацепления редуктора с цилиндрическими зубчатыми колесами.
2.2. Описание редуктора
Редуктор (рис. 2.1.) состоит из литого чугунного или стального сварного корпуса 1, в котором размещены элементы передачи – зубчатые колеса 2, валы 3, подшипники 4 и др.
Лабораторная работа проводится на широко распространенном в различных отраслях машиностроения (при тяжелых условиях работы) двухступенчатом горизонтальном цилиндрическом редукторе типа Ц2 с раздвоенной первой (быстроходной) ступенью (рис. 2.2).
В редукторах с раздвоенной быстроходной ступенью, благодаря симметричному расположению колес относительно опор, уменьшается концентрация нагрузки по длине зубьев по сравнению с обычной развернутой или сосной схемами.
Симметричное расположение более нагруженной тихоходной пары относительно опор позволяет увеличить ширину колес этой пары до .
Для обеспечения равномерного распределения передаваемой мощности между обеими параллельными парами раздвоенной ступени зубчатые колеса выполняют косозубыми с противоположным наклоном зубьев.
В раздвоенных передачах положение одного вала относительно другого определяют наклонные в различные стороны зубья. Поэтому относительно корпуса следует фиксировать лишь один вал, а другой вал должен иметь «плавающие» опоры, допускающие свободу самоустановки вала в осевом направлении. Плавающими обычно выполняют менее нагруженные опоры.
Тихоходная пара в редукторах с раздвоенной быстроходной парой выполняется с прямыми, косыми или шевронными зубьями.
В первых двух случаях опоры ведомого вала должны быть фиксированными, а в третьем – плавающими.
Примечание. Эта лабораторная работа может выполняться на других одно- и двухступенчатых редукторах с цилиндрическими зубчатыми колесами.

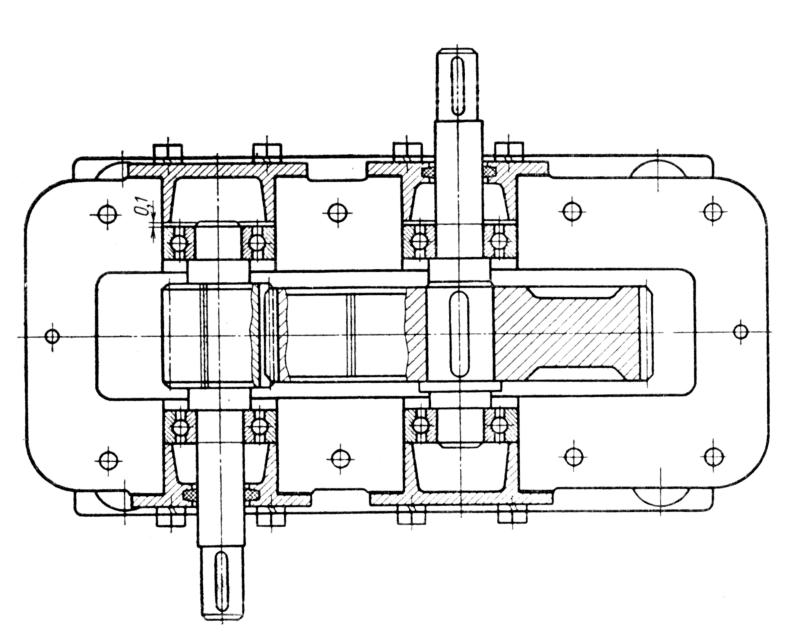

Рис. 2.1. Чертеж
редуктора 1-корпус;
2-зубчатое колесо;
3 –вал; 4-подшипник. |
|
Рис. 2.2. Схема цилиндрического ступенчатого редуктора с раздвоенной быстроходной ступенью.
2.3. Порядок выполнения работы
А) Разборка редуктора по узлам
Разборка начинается с отвинчивания болтов, крепящих крышку редуктора к его корпусу. Затем с помощью специальных болтов крышка немного приподнимается, а затем снимается. Редуктор имеет разъем в плоскости расположения валов.
После снятия крышки редуктора необходимо ознакомиться с устройством и назначением деталей, компоновкой основных элементов и нарисовать в бланке отчета кинематическую схему редуктора.
Дальнейшую разборку следует производить по указанию преподавателя.
Во время разборки редуктора обратить особое внимание на конструктивное выполнение валов, осевое фиксирование и осевое крепление колес, типы используемых подшипников, крепление подшипников к валу и к корпусу, особенности установки подшипников плавающих опор, конструкцию крышек подшипников и особенности конструкции уплотняющих устройств.
Б) Определение параметров зацепления
1. Подсчитать число зубьев шестерен и колес ( , , , ) и определить передаточные числа первой (быстроходной) и второй (тихоходной) ступеней, а также общее передаточное число
; ;
2. Замерить с помощью штангенциркуля межосевые расстояния быстроходной и тихоходной ступеней редуктора и результаты записать в бланк отчета.
Для удобства замер следует производить совместно с валом или подшипником (рис. 2.3). Так, например, при определении межосевого расстояния замеряют расстояние , диаметры и и находят из выражения
,
где и - диаметры подшипников или валов.
3. Вычислить диаметры начальных окружностей , , и по формулам
и
и
Для передач без смещения и при суммарном смещении начальные и делительные окружности совпадают ; и т.д.
Рис. 2.3. Определение межосевого расстояния в редукторе с цилиндрическими колесами.
4. Измерить ширину зубьев колес и шестерен и определить коэффициенты ширины колеса по межосевому расстоянию и диаметру для первой и второй ступеней по формулам
; .
5. Измерить штангенциркулем наружные диаметры зубчатых колес и шестерен , , , .
Способ замера диаметров окружностей по головкам зубьев показан на рис. 2.4 в зависимости от того четное или нечетное число зубьев на обмеряемом колесе.
Рис. 2.4.Определение наружного
диаметра зубчатого колеса.
При нечетном числе зубьев
6. Подсчитать нормальный модуль зацепления:
для цилиндрической прямозубой передачи
;
для цилиндрической косозубой передачи соответственно для первой (быстроходной) и второй (тихоходной) ступеней
7. Определить торцевой (окружной) модуль косозубых передач:
для быстроходной ступени
для тихоходной ступени
Полученные значения модулей следует уточнить по ГОСТу.
Значение модулей зубчатых передач (по СТ СЭВ 310-76)
Ряд 1 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20.
Ряд 2 1,25; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7,9; 11; 14; 18.
Примечания: 1. Модули, указанные в первой строке являются предпочтительными.
2. Для косозубых передач в большинстве случаев стандартным является нормальный модуль .
8. Определить угол наклона зубьев косозубых передач для первой ступени
для второй ступени
9. Замерить углы и наклона зубьев непосредственно по диаметру выступов с помощью универсального угломера по отпечаткам зубьев на бумаге, предварительно нанеся на них тонкий слой краски или с помощью транспортера и линейки.
Форма отчета
Лабораторная работа №2.
Разборка, определение основных параметров и сборка зубчатого редуктора
1. Кинематическая схема
2. Определение основных параметров зубчатых передач
№ п/п |
Наименование величин |
Обозна- чение |
Размер- ность |
Способ определения |
Числовое значение |
1 |
2 |
3 |
4 |
5 |
6 |
1. |
Число зубьев шестерни быстроходной ступени То же колеса Число зубьев шестерни тихоходной ступени То же колеса |
|
шт.
шт. шт.
шт. |
подсчитать
подсчитать подсчитать
подсчитать |
|
2. |
Определить передаточные числа: первой ступени второй ступени общее |
|
- - - |
|
|
3. |
Межосевое расстояние первой ступени То же второй ступени |
|
мм
мм |
измерить и вычислить |
|
4. |
Диаметры начальных окружностей цилиндрических передач: Шестерни 1 ступени Колеса 1 ступени
Шестерни 2 ступени
Колеса 2 ступени |
|
мм мм
мм
мм |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
5.
|
Ширина зубьев колеса
Ширина зубьев шестерни
Коэффициент ширины колеса: - по межосевому расстоянию
- по диаметру
|
|
мм мм мм мм
|
Измерить Измерить Измерить Измерить
|
|
6.
|
Диаметры окружностей по головкам зубьев
|
|
мм мм мм мм
|
измерить измерить измерить измерить
|
|
7.
|
Модули зацепления: - цилиндрической прямозубой передачи первой ступени то же второй ступени - цилиндрической косозубой передачи: а) нормальный модуль первой ступени то же второй ступени б) окружной модуль первой ступени то же второй ступени Значения модулей ближайших по СТ СЭВ 310-76
|
|
мм
мм
мм мм
мм мм мм мм
|
|
|
8. |
Углы наклона зубьев первой ступени
Второй ступени
Расчетные углы
Замеренные углы |
|
град град град град |
замерить замерить |
|
3. Выводы
________________________________________________________________________________________________________________________________________________________________________________________________
Работу выполнил ___________________________
Работу принял ___________________________
