2.2. Розрахункова схема зерносушарки.
Зовнішнє повітря (рис. 2.2. ) з температурою tо, відносною вологістю φо, вологовмістом dо і ентальпією Но змішується з продуктами згоряння палива. Після змішування сушильний агент з параметрами t1, φ1, d1, і Н1 проходить в першу зону сушильної камери.
У верхню частину сушильної камери подається М1 кг/год вологого зерна з температурою θ1 і вологістю ω1. У процесі сушіння температура зерна підвищується до температури θ2, а вологість знижується до ω2. Параметри сушильного агента на виході із першої зони сушильної камери становитимуть t2, φ2, d2,, Н2.
У процесі сушіння в першій зоні частина вологи виноситься сушильним агентом, температура зерна зростає і в другу зону сушильної камери надходить менша маса зерна М2 з температурою θ2 і вологістю ω2. Параметри сушильного агента на вході в другу зону сушильної камери становлять t′1, φ′1, d′1, Н′1, а на виході з неї t′2, φ′2, d′2, Н′2. Параметри зерна на виході з другої зони сушильної камери М′2, ω′2, θ′2.
Після сушильної камери зерно спрямовується в охолоджувальна камеру, де продувається холодним повітрям з параметрами t0, φ0, d0, і Н0. У процесі охолодження із зерна випаровується частина вологи і після охолодження маса зерна дорівнює М3, а вологість ω3. Параметри сушильного агента на виході із зони охолодження становитимуть t3, φ3, d3 ,Н3.

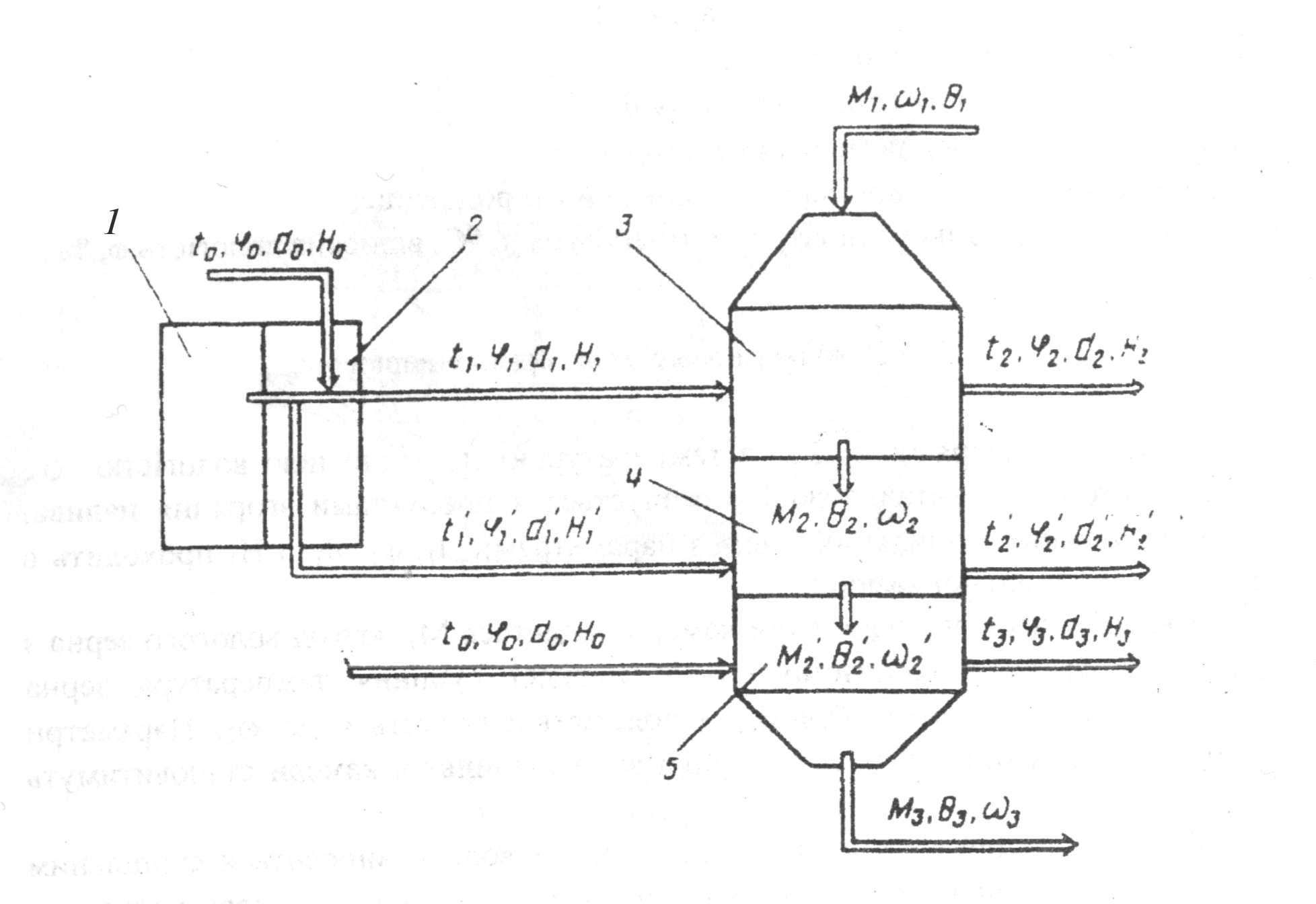

Рис.2.2. Розрахункова схема зерносушарки.
1 – топка; 2 – змішуючи камера; 3,4 – перша та друга зони сушильної камери; 5 – камера охолодження.
2.3. Розрахунок параметрів сушильного агента.
Температура сушильного агента на вході в сушильну камеру регулюється подачею холодного повітря, яке змішується з продуктами згоряння. Температура сушильного агента t1 вибирається залежно від початкової вологості та призначення зерна (продовольче чи посівне) за додатком 2.1 і 2.2.
Якщо початкова вологість зерна понад 19%, то його сушать у двоступінчастому режимі. В усіх випадках температура зерна на виході із охолоджуючої камери не повинна перевищувати більше як на 8...10 °С температуру зовнішнього повітря.
Теоретичну кількість сухого повітря L0, кг/кг, при повному згорянні 1кг палива розраховують за формулами :
• для твердого і рідкого палива
(2.1.)
де - масові частки складових твердого палива, %,
• для газоподібного палива
(2.2.)
де - масові частки компонентів газу, % .
Ентальпію зовнішнього повітря Но, кДж/кг, яке надійшло в топку, змішувальну камеру і зону охолодження зерносушарки, знаходять за допомогою Нd-діаграми вологого повітря за відомими tо і φо.
Для знаходження Но можна користуватись формулою
, (2.3.)
де Ссп - теплоємність сухого повітря, кДж/(кг·К). Можна прийняти рівним 1 кДж(кг·К).
Вологовміст зовнішнього повітря dо, г/(кг с.п.), знаходять також за Нd- діаграмою за відомими tо і φо.
Ентальпію водяної пари hп, кДж/кг, при температурі сушильного агента, який надходить до сушарки, розраховують за формулою:
, (2.4.)
Коефіцієнт надлишку повітря α, який повинен забезпечити потрібну температуру сушильного агента, розраховують за формулами:
для твердого і рідкого палива
, (2.5.)
для газоподібного палива
, (2.6.)
де - вища теплота згоряння палива, кДж/кг, яка розраховується за формулою:
(2.7.)
де - нижча теплота згоряння палива, кДж/кг, яка вибирається із таблиць (додатки 1.3 та 1.4);
η – ККД топки. Для топок, що працюють на твердому паливі ηТ становить 0,85…0,9; на рідкому паливі або газоподібному – 0,9…0,95.;
Сп, tn – теплоємність, кДж/(кг·К), і температура, оС палива. Температуру палива tn можна прийняти такою, якою є температура зовнішнього повітря, tn=tо. Для рідкого палива, яке зберігається в підземних резервуарах взимку, tn=00С;
Сс.а. – теплоємність сушильного агента, кДж/(кг·К), яку можна прийняти Сс.а.= Сс.а..
Теплоємність палива визначається за формулою:
(2.8.)
де Сс – теплоємність сухої маси твердого палива, яку можна прийняти 1,048 кДж/(кг·К).
Сw – теплоємність води, Сw=4,19 кДж/(кг·К).
Якщо паливом є газ або дизельне паливо, то відповідно: кДж/(кг·К) і кДж/(кг·К).
Вологовміст сушильного агента на вході в І зону сушильної камери:
(2.9.)
За t1 і d1 та за допомогою Нd - діаграми визначають ентальпію сушильного агента Н1, кДж/кг.
