3.3. Розрахунок систем обігріву теплиць за емпіричними залежностями
3.3.1. Розрахунок системи підгрунтового обігріву теплиць передбачає визначення температури ґрунту та потужності підгрунтового обігріву.
Температуру ґрунту у вертикальному перерізі над трубою підгрунтового обігріву tгр1, оС розраховують за формулою:
, (3.27)
де S - відстань між осями труб по горизонталі, м;
h - глибина закладання труб, м;
λгр- коефіцієнт теплопровідності ґрунту, Вт/м2·К; вибирається з додатку 3.2.
Температуру ґрунту посередині між трубами підгрунтового обігріву tгр2, оС, визначають за формулою
, (3.28)
Потужність системи підгрунтового обігріву
, (3.29)
де Fгр - площа ґрунту, м2.
Залежність (3.29) справедлива при tт = 45°С, tк = 30оС, S ≤ 1,5 м для зимових теплиць і S = 0,4 ... 0,5 м для розсадних теплиць.
Питома теплова потужність водяної системи обігріву ґрунту повинна знаходитись у межах 30…80 Вт/м2.
3.3.2. Розрахунок системи опалення шатра теплиці з гладкими трубами виконують на основі результатів розв'язання системи рівнянь теплового балансу: для об'єму культиваційної споруди, на поверхні ґрунту і на поверхні огородження. Для теплиць з підгрунтовим обігрівом побудовані графіки для визначення втрат теплоти теплицею (рис.3.7), витрат теплоносія в опалювальних приладах (рис. 3.8) та поверхні опалювальних приладів (рис.3.9).
1. За таблицею додатку 1.1. вибирають температуру зовнішнього повітря (tз) для найхолоднішої доби заданої кліматичної зони і середню швидкість вітру в січні υ, м/с.
При початковій температурі теплоносія tт = 95 °С і кінцевій tк = 70 °С за графіком (рис 3.7) знаходять Qш/Ко, Вт/м2. Тоді втрати теплоти шатром теплиці становитимуть:
, Вт.

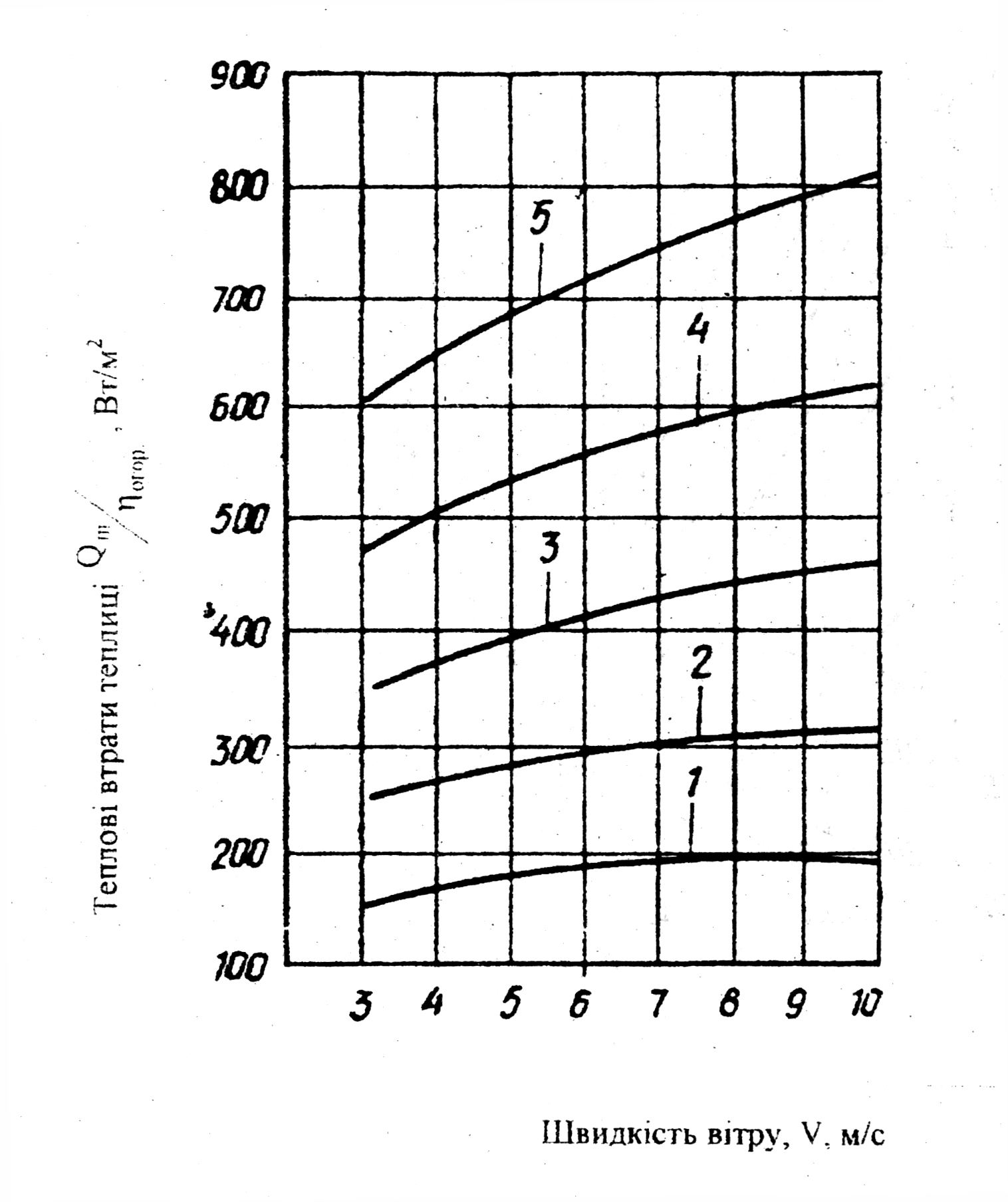

Рис. 3.7. Графік для визначення теплових втрат теплиці:
1 – розрахункова температура зовнішнього повітря tн=-10оС; tн=-20оС; tн=-30оС; tн=-40оС; tн=-50оС; - теплові втрати шатра теплиці, Вт/м2; Ко – коефіцієнт огорожі теплиці.

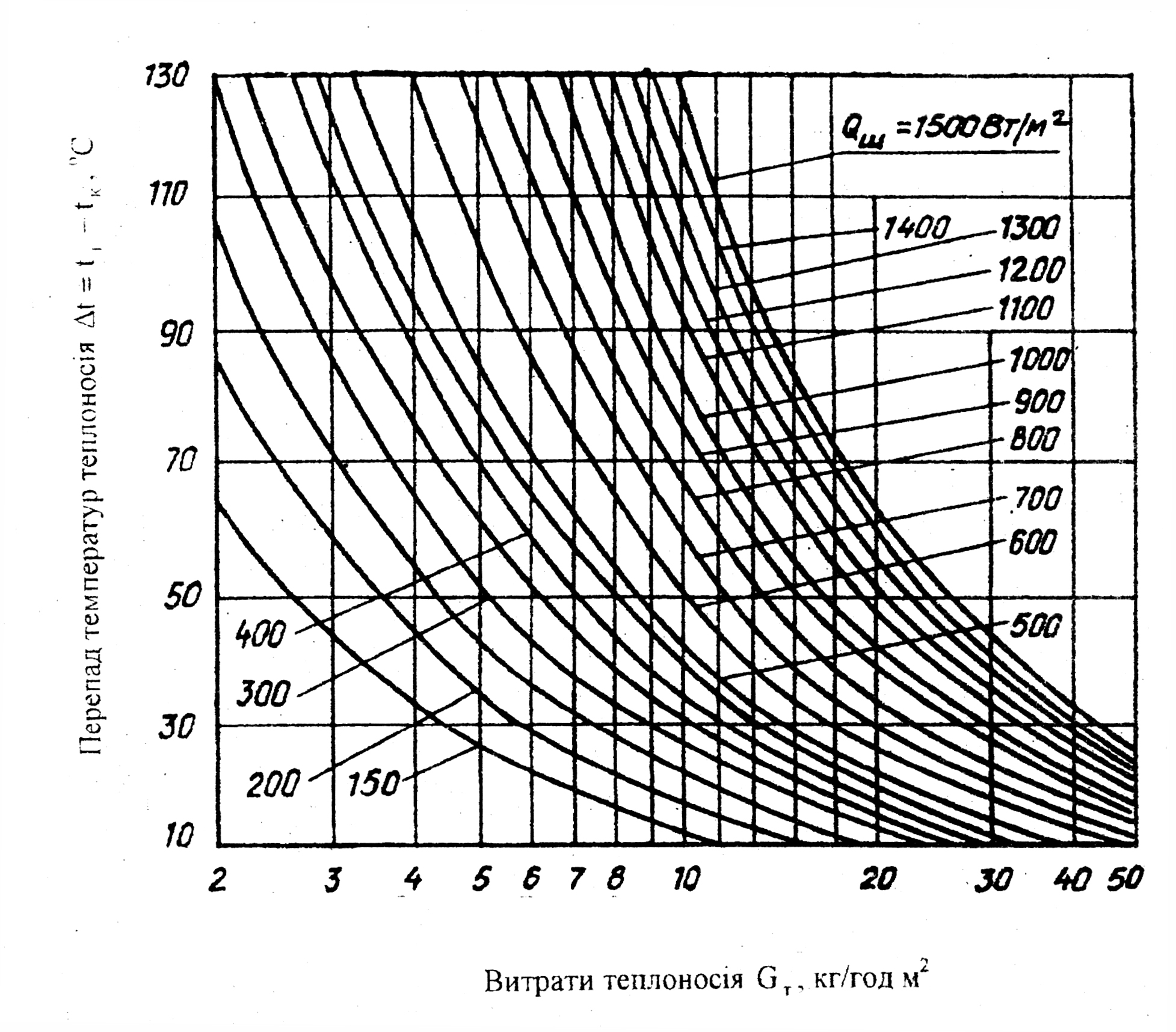

Рис. 3.8. Залежність зміни параметрів теплоносія від його витрат і теплових втрат шатра теплиці.

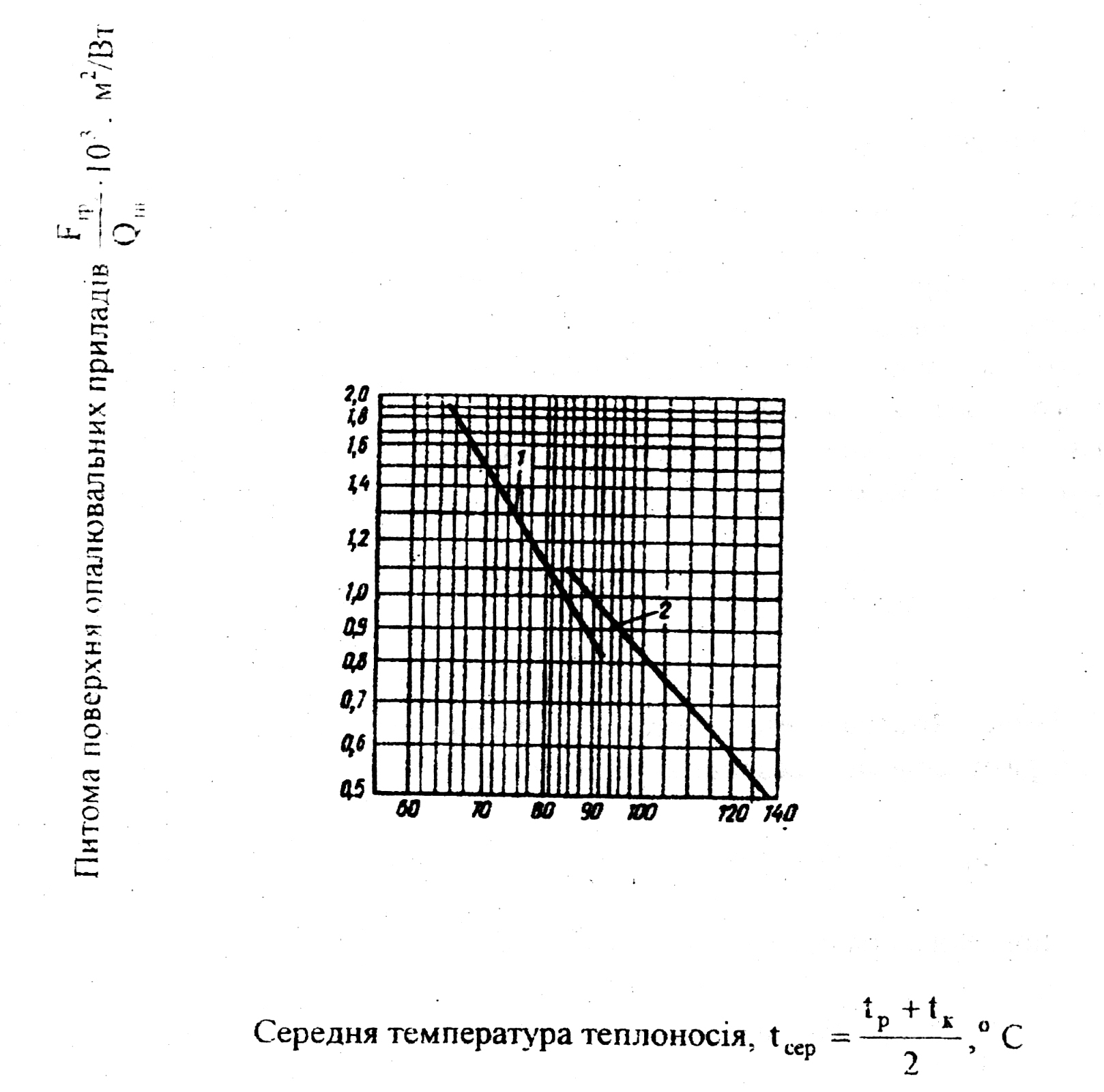

Рис.3.9. Графік для визначення потрібної поверхні опалювальних приладів:
1 – початкова температура теплоносія tт = 95 °С; 2 – tт = 130 °С;
Fтр – потрібна поверхня опалювальних приладів (гладких труб), м2 на 1 м2 площі теплиць; Qш – теплові втрати шатра теплиці, Вт/м2.
2. Витрати теплоносія в. системі опалення шатра Мт, кг/(год·м2) залежно від тепловтрат шатра Qш теплиці та перепаду температури теплоносія (∆t=tт - tк) знаходять за графіком (рис. 3.8) або розраховують за формулою
, (3.30)
де Ст - теплоємність води, Ст = 4,18·103 Дж/(кг·К).
3. При розрахунку необхідно розрізняти питому поверхню опалювальних приладів на одиницю потужності , м2/Вт, і питому поверхню опалювальних приладів на 1 м2 площі теплиці, Fтр, м2/м2 площі теплиці.
Питому поверхню опалювальних приладів на одиницю потужності знаходять за початковою (tт ) і середньою (tср) температурами теплоносія за допомогою графіка (рис.3.9).
Питому поверхню опалювальних приладів на 1 м2 площі теплиці розраховують за формулою
, (3.31)
4. Визначають параметри системи опалення всієї теплиці площею Fгр, м2:
• втрати теплоти через шатро теплиці
, кВт; (3.32)
• поверхню опалювальних приладів, розташованих в об'ємі теплиці
, м2 (3.33)
• витрати теплоносія в системі опалення шатра
, кг/год (3.34)
5. Площа опалювальних приладів Fтр розподіляється між вертикальним огородженням Fвтр і рештою поверхні теплиці Fттр таким чином;
, (3.35)
де Fв і Fп - площі вертикальних і похилих ділянок огородження теплиці, м2
Площу опалювальних приладів, які встановлюються біля зовнішніх огороджень (торцевий і боковий обігрів) на 1м2 площі теплиці визначають за формулою
, (3.36)
