Чотирьохполюсники (фазо-відстаючі)
Схема  |
			K  |
			T1  |
			T2  |





  |
			1  |

				  |

				  |





  |

				  |

				  |

				  |





  |
			1  |

				  |

				  |

Чотирьохполюсники на активних елементах
Схема  |
				K  |
				T1  |
				T2  |

					  |
				-1  |

  |

					  |

					  |

					  |

					  |

  |

					  |

					  |

					  |

					  |

Система з двох аперіодичних ланок 1-го порядку
Мета: зняти часові характеристики, виконати математичний аналіз та провести ідентифікацію системи, що складається з двох аперіодичних ланок 1-го порядку.
Вихідні дані для настроювання параметрів стенду сул-3
Вхідна напруга, В  |
			G  |
			1  |
		|
Коефіцієнт підсилення  |
			k  |
			1  |
		|
Перша постійна часу, с  |
			T1  |
			0,3  |
		|
Друга постійна часу (1/2 варіант), с  |
			T2  |
			0,4  |
			0,2  |

Постійна часу для ідентифікації, с  |
			TX  |
			TX3  |
		|
Передаточна функція
має вигляд:
Диференційне
рівняння ланки:
Легко бачити, що
ланка з даною передаточною функцією
може розглядатися як послідовне з’єднання
двох аперіодичних ланок: з передаточними
функціями
і
.
Із взаємної відповідності динамічних характеристик відомо, що перехідна функція може бути знайдена як зворотне перетворення Лапласа частки, діленим якої є передаточна функція, а дільником – оператор р. Тобто:

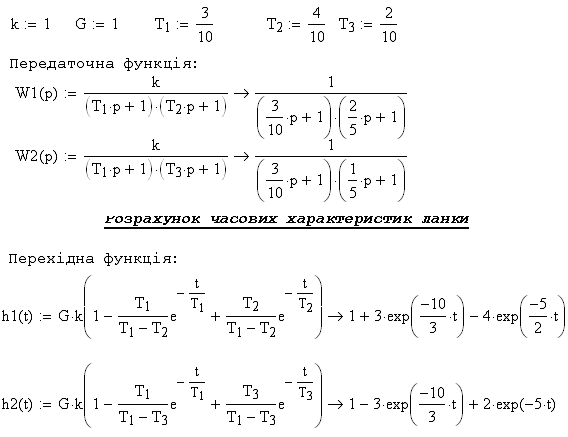

Знайдемо перехідну функцію. Для цього отриманий дріб розкладемо методом невизначених коефіцієнтів на прості дроби:
З таблиці зворотного перетворення Лапласа видно, що
,
Перетворивши отриману формулу, знаходимо h(t):

або
Знайдемо тепер імпульсну перехідну функцію. Як відомо, вона представляє собою похідну від перехідної функції, тобто:
Амплітудно-фазова характеристика може бути отримана шляхом підстановки в передаточну функцію .
Звідси видно, що
дійсна і уявна частотні характеристики
дорівнюють відповідно:
;
.

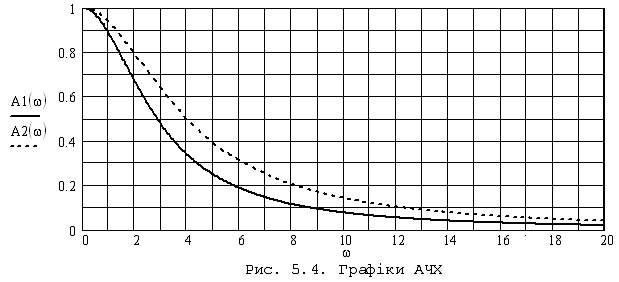

Амплітудно-частотна характеристика представляє собою модуль вектора амплітудно-фазової характеристики і знаходиться за формулою:
Підставивши в дану формулу вирази для та , отримаємо:
=
Проаналізувавши графік функції , можна побачити, що дана ланка має властивості фільтру низьких частот, тобто гармонічні сигнали малої частоти пропускаються ланкою добре, а сигнали великої частоти зазнають сильного ослаблення.
Фазочастотна характеристика може бути отримана за формулою:
Чим більша частота вхідного сигналу, тим більше відставання по фазі вихідного сигналу по відношенню до вхідного. Максимально можливе відставання .
Логарифмічна амплітудно-частотна характеристика описується виразом:

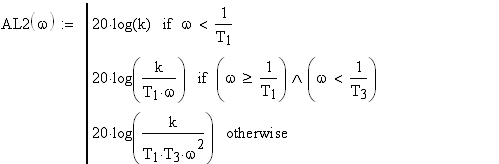

Для знаходження
асимптотичної логарифмічна
амплітудно-частотної характеристики,
задамося умовою, що
.
Перша асимптота при
(
)
представляє пряму, що не має нахилу,
тобто
:
,
при
– пряму, яка має нахил
:
а при ( ) представляє пряму, яка має нахил :
,
частоти спряження
при цьому:
і
.
