45.Розрахунок освітленості методом коефіцієнта використання.
Найбільш розповсюдженим і простим є метод світлового потоку. Метод коефіцієнта використання світлового потоку доцільно застосовувати у разі розрахунку загального рівномірного освітлення горизонтальних поверхонь з урахуванням відбиваних від стін і стелі світлових потоків. І цей метод не можна застосовувати для розрахунків локалізованого освітлення, освітлення похилих поверхонь, місцевого освітлення.
За методом коефіцієнта використання світлового потоку можна:
– визначити потужність ламп, якщо задана їх кількість;
– визначити кількість ламп, якщо завчасно відома їх потужність.
Розраховують світловий потік, котрий повинна випромінювати кожна лампочка (при заданій кількості ламп) за формулою
,
де Fл – світловий потік, лм;
Е – освітленість за нормою, лк;
S – площа підлоги в приміщенні, м2;
k – коефіцієнт запасу;
Z – коефіцієнт нерівномірності освітленості;
–
коефіцієнт використання
світлового потоку;
n – кількість встановлених ламп.
Коефіцієнт запасу k враховує зниження освітленості внаслідок можливого забруднення ламп або світильників у процесі їх експлуатації
46.Натрієві лампи високого тиску. Будова, принцип дії, основні характеристики, умовні позначення, області застосування.

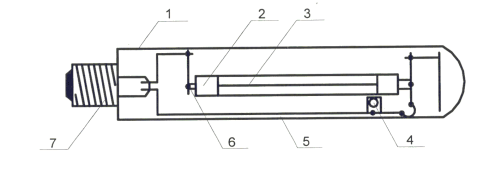

колба з скла W-групи.2Розрядна трубка(пальник).3Антена для полегшення запалювання розряду.4.гетера для підтримання тиску.5.Внутрішня порожнина,з тиском 0,01 Па.6.Спаї.7.Цоколь
Колба може бути – циліндрична,еліпс,софітного типу.
λ= 570-620 золотистий корлір
Тк = 1950-2150 К
Rа =60
Н=80-150 Лм/Вт
τ = 24-32 тис.год

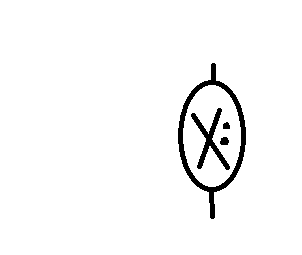

позначається
Область застосування.
-суспільні місця та міські території
-промислове і комерційне освітлення
-освітлення автострад
-декоративне зовнішнє освітлення
-опромінення рослин з метою стимулювання їх розвитку.

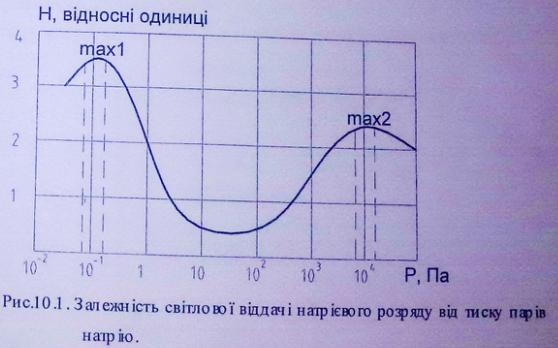

47. Залежність світлової віддачі натрієвого розряду від тиску парів натрію.
Крива залежності світлової віддачі натрієвого розряду від тиску парів натрію має два максимуми.
Область першого максимуму
відповідає тиску 0,2 Па і має місце при
температурі рідкої фази
.
При таких тисках прів натрію працюють
так звані і натрієві лампи низького
тиску. Другий максимум має місце при
тисках біля 10 кПа. Це тиск насичених
парів натрію при температурі
.При
таких тисках і температурах працюють
так звані натрієві лампи високого тиску,
розрядна трубка яких виконана зі
спеціального матеріалу – прозорої
кераміки.
48. Енергоекономічність однопівперіодних схем включення ламп розжарення. Рекомендації по застосуванню.
Однопівперіодна схема включення має вигляд
Схему можна використовувати коли немає жорстких умов до освітлення,оскільки при такому включені,є значні пульсації.Що спричиняє дискомфорт.Тому в основному їх використовують в приміщеннях де перебування становить короткий час.Наприклад на сходових клітках.
При такій схемі Uл = 156 В ,що підвищує τ = 25000 год…що явно відображається на економічності токого використання.
У випадку декільког поверхів,пульсації можна згладжувати використовуючи такі схеми
на першому поверсі
на
настпному.
Чергуючи їх.
