2 Порядок проведения работы
Поверка генератора сигналов промышленной частоты состоит в сравнении показаний поверяемого прибора (генератора сигналов) и образцового прибора (цифрового частотомера), подключенных к одному источнику питания. Показания цифрового частотомера принимаются за действительные значения. Сравнение производится на числовых отметках генератора в выбранном диапазоне.
2.1 Ознакомиться с приборами, предназначенными для выполнения работы, и указаниями по их эксплуатации. Ознакомиться с паспортными данными приборов.
2.2 Проверить возможность применения имеющейся аппаратуры для решения поставленной измерительной задачи.
2.3 Собрать схему для поверки приборов, согласно рис 2.
Рисунок 2 – Схема поверки приборов
2.4 Произвести поверку генератора сигналов. Регулятором частоты установить указатель генератора сигналов точно на числовую отметку шкалы, затем цифровым частотомером измерить частоту (измерения произвести в выбранном диапазоне .
2.5 Определить абсолютную и приведённую погрешности, а также поправки поверяемого прибора.
2.6 Результаты измерений и расчётов представить в виде таблицы 1.
Таблица 1 – Результаты измерений
№ изм. |
Показания поверяемого прибора, Гц |
Показания образцового прибора, Гц |
Погрешности |
Поправка, Гц |
|
|
|
|
Абсолютная, Гц |
Приведённая, % |
|
2.7 Сделать заключение о соответствии генератора сигналов своему классу точности.
3 Контрольные вопросы
3.1 Структурная схема цифрового прибора.
3.2 Структурная схема цифрового частотомера – состав и назначение основных функциональных узлов.
3.3 Принцип работы цифрового частотомера.
3.4 Применение частотомеров.
3.5 Погрешности при поверке.
4 Литература
4.1. Под ред. Е.М. Душина. Основы метрологии и электрические измерения-Л.: Энергоатомиздат, 1987.
4.2. Е.К. Шевцов, М.И. Ревун. Электрические измерения в машиностроении-М.: Машиностроение, 1989.
Лабораторная работа № 7
Измерение частоты, фазы и мощности
Цель работы: Освоить измерение частоты и фазы по интерференционным фигурам и измерение мощности ваттметром с использованием пакета Workbench.
1 Краткие теоретические сведения
Существует осциллографический способ измерения частоты и фазы по интерференционным фигурам (фигурам Лиссажу). Схема для проведения таких измерений представлена на рисунке 1. Кроме осциллографа, схема содержит источник опорной частоты и исследуемый источник сигналов .

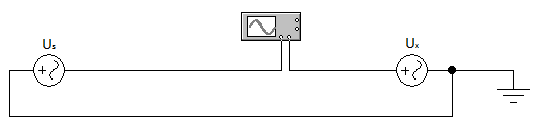

Рисунок 1 – Схема для измерения фазы и частоты
Поскольку масштаб по осям Х (канал А) и Y (канал В) различен, то для симметрии фигур амплитуда источника задается меньше. При фазе напряжение фигура Лиссажу представляет собой окружность, а при – наклоненный под эллипс.
Мощность и фазу в цепи переменного тока можно изменять следующим образом. Если на участке цепи протекает ток и создает на нем падение напряжения , то на этом участке выделяется мощность
. (1)
Двойка в знаменателе объясняется тем, что при вычислении мощности используется действующее значение тока и напряжения, которые в раз меньше амплитудных. После преобразования произведения синусов для действительной части выражения (1) получаем:
, (2)
где – полная мощность;
- постоянная или активная составляющая мощности.
Комплексную мощность получаем при замене комплекса напряжения на его сопряженную величину . При такой искусственной замене получаем:
. (3)
Поскольку , то модуль комплексной мощности равен полной мощности . Первое слагаемое выражения (2)
, (4)
называется активной мощностью; второе слагаемое выражения (3) называется реактивной мощностью
, (5)
При этом величина P, Q и S образуют так называемый треугольник мощности и связаны между собой отношениями
. (6)
Комплексная часть выражения (1) может быть представлена как и по правилам обратного преобразования, принятым в символическом методе, мгновенное значение мощности будет равно:
(7)
как и в формуле (2), пульсирует с удвоенной частотой.
Для измерения мощности и ее составляющих используется модель ваттметра, представленная на рисунке 2.
Модифицированная схема этой модели содержит управляемый током источник , имитирующий токовую обмотку ваттметра (вход 1); управляемый напряжением источник , имитирующий обмотку напряжения (вход U); перемножитель М, имитирующий взаимодействие токовой и обмотки напряжения ваттметра (выход W – для измерения активной мощности вольтметром W постоянного тока)
.
Активное сопротивление токовой обмотки включаемой последовательно с нагрузкой (затем L - LOAD), составленной в данном случае из последовательно включенных конденсатора и активного сопротивления , определяется выбранным (в диалоговом окне) значением коэффициента передачи источника и в данном случае равен 0,001 Ом. В то же время для реализации алгоритма ваттметра на базе перемножителя необходимо обеспечить масштаб 1А=1В и соответственно эквивалентное сопротивление токов обмотки 10 м, что достигается установкой коэффициента передачиперемножителя равным обратной величине коэффициента передачи источника (в данном случае - 1000). Эту функцию в приборе выполняет дополнительный управляемый источник с коэффициентом передачи 1000, что позволяет повысить уровень сигнала на входе фазометра, который отсутствует. Правильность функционирования ваттметра можно проверить по показаниям амперметра и вольтметра W, проградуированного в единицах активной мощности, т.е. в Вт. Но этот вольтметр должен работать в режиме постоянного тока, т.к. активная мощность определяется постоянной составляющей выражения (2). Поскольку амперметр измеряет действующее значение тока, то активная мощность может быть определена как , что должно совпадать с показаниями вольтметра W. Аналогичные результаты можно получить, определив сначала фазовый угол, а затем .

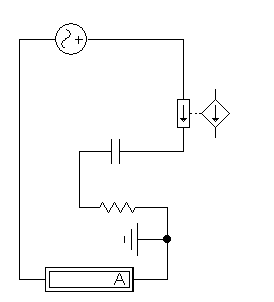

Рисунок 2 - Схема модели ваттметра
Фазометр состоит из двух компараторов на ОУ1, на входы которых поступают сигналы с токовой и обмотки напряжения ваттметра (через ограничитель на резисторе R1 и стабилитроне D с напряжением стабилизации 4В). Выбранный режим работы ОУ1 по выходному напряжению позволяет сформировать на их выводах однополярные импульсы фиксированной амплитуды 3,6 В и смещенных относительно друг друга на временной промежуток Т2-Т1=4,5 мс, что при значении периода Т=20 мс, соответствует фазовому углу между напряжением и током в исследуемой цепи
.
Сигналы с компараторов поступают на входы дифференциального усилителя на ОУ2 ( ) с коэффициентом передачи , на входе Ph (PHASE) которого формируется сигналы амплитудой 3,6*0,1=360 мВ, длительностью Т2-Т1 и периодом следования Т. Постоянная составляющая такой последовательности, измеряемая вольтметром DEG/mV, составляет 360(Т2-Т1)/Т мВ, т.е. показания указанного вольтметра соответствуют значению угла в градусах, что подтверждается результатами моделирования.
Рассмотренные составляющие мощности переменного тока могут быть определены так же по ее максимальному и минимальному значениям в результате осциллографических измерений выходного сигнала ваттметра.
Активная мощность определяется как:
полная мощность:
Фазовый угол определяется по временному промежутку Т2-Т1 между двумя ближайшими друг от друга точками пересечения оси Х с осциллограммой, т.е.
После определяется реактивная мощность по формуле (5).
