2 Порядок проведения работы
Поверка электромеханического вольтметра состоит в сравнении показаний поверяемого вольтметра и цифрового вольтметра, подключенных к одному источнику напряжения, показания цифрового вольтметра принимаются за действительное значение напряжения. Сравнение производится на числовых отметках вольтметра в диапазоне от 0 до 100В.
2.1. Ознакомиться с приборами, предназначенными для выполнения работы, и указаниями по их эксплуатации. Внести в протокол паспортные данные приборов.
2.2. Проверить возможность применения имеющейся аппаратуры для поставленной измерительной задачи.
2.3. Собрать схему для поверки вольтметров согласно рисунку 2.
Рисунок 2 – Схема поверки вольтметров
2.4 Произвести поверку вольтметра. Регулятором напряжения установить указатель вольтметра точно на числовую отметку шкалы, затем цифровым вольтметром измерить значение напряжения на выводах вольтметра (измерения произвести в диапазоне от 0 до 100В).
2.5 Определить абсолютную и приведенную погрешности, а также поправки для поверяемого прибора.
2.6 Результаты измерений и расчетов представить в виде таблицы 1.
Таблица 1 – Результаты измерений и расчетов
№ изм. |
Показания поверяемого вольтметра, В |
Показания цифрового вольтметра, В |
Погрешности |
Поправка, В |
|
абсолютная, В |
приведенная, % |
||||
|
|
|
|
|
|
2.7 Сделать заключение о соответствии вольтметра своему классу точности.
3 Контрольные вопросы
3.1. Устройство и принцип действия электромеханического вольтметра.
3.2. Устройство и принцип действия цифрового вольтметра.
3.3. Состав и назначение основных функциональных узлов входной цепи цифрового вольтметра.
3.4. Состав и назначение основных узлов аналого-цифрового преобразователя.
3.5. Что называется абсолютной и приведенной погрешностями?
3.6. Что такое поправка? Для чего она вводится?
4 Литература
4.1 Под ред. Душина. Основы метрологии и электрические измерения-Л:Энергоатомиздат, 1987.
4.2 Е.К.Шевцов, М.И.Ревун. Электрические измерения в машиностроении-М.:Машиностроение, 1989.
4.3. Е.Г.Бишард и др. Аналоговые электроизмерительные приборы-М.: Высшая школа, 1991.
Лабораторная работа № 6
Поверка генераторов промышленной частоты
цифровым частотомером
Цель работы: Изучение структурной схемы, принципа работы и применения цифрового частотомера в качестве образцового прибора для поверки генератора сигналов промышленной частоты.
1 Краткие теоретические сведения

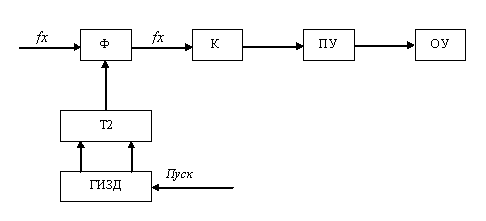

Структурная схема частотомера приведена на рис. 1.
Рисунок 1 – Структурная схема частотомера
Принцип действия прибора основан на подаче импульсов частотой за интервал времени . Генератор импульса заданной длительности ГИЗД через триггер Т2 открывает ключ К на время . За это время импульсы частотой , сформированные формирователем Ф, пройдут на вход пересчётного устройства ПУ в количестве .
Составляющие погрешности прибора:
погрешность квантования, зависящая от ;
погрешность неточности формирования .
Промышленность выпускает различные типы частотомеров.
В лабораторной работе применяется частотомер типа Ч3-34, предназначенный для измерения частоты электрических колебаний в диапазонах от 0,1 Гц до 1 МГц, длительности электрических импульсов от 10-6 до 100 с, интервалов времени от 10-7 до 100 с, отношения частот от 1:1 до 10:1, для счёта электрических импульсов. Погрешность изменения частоты = , где =10 - нестабильность частоты ГИСЧ за 10 дней, с помощью которого формируется .
