4Расчет муфты
Исходные данные:
тип муфты – жесткая компенсирующая;
передаваемый момент –
режим работы – нереверсивный;
характер нагрузки – легкие толчки.
1. Определяем расчетный момент муфты
где – коэффициент, учитывающий режим работы
К= К1К2.
Здесь – коэффициент безопасности;
– коэффициент, учитывающий характер нагрузки.
При ситуации, когда поломка муфты не вызывает аварию машины К1= 1
При переменной нагрузке с легкими толчками К2= 1,1
К= 11,1=1,1
Трм= 1,1968= 1065 Нм
Принимаем в качестве компенсирующей – цепную муфту по ГОСТ 20742-93.
Выбираем муфту с номинальным вращающим моментом Принимаем муфту МЦ-2000 с номинальным моментом и диапазоном диаметров посадочного отверстия мм.
2. Определяем силу , действующую со стороны муфты на вал
где - окружная сила на муфте, Н.
где - расчетный диаметр муфты.
Для муфты МЦ ,
где – делительный диаметр зубчатого венца полумуфты.
,
где – шаг цепи выбранной муфты,
– число зубьев зубчатого венца выбранной полумуфты.
.
Принимаем
3. Проверяем возможность посадки муфты на вал редуктора.
Определяем расчетный диаметр тихоходного вала в месте посадки муфты
где – эквивалентный момент, действующий в сечении вала под центром ступицы полумуфты, Нм;
– допускаемые изгибные напряжения. [1.c.260]
где и – соответственно изгибающий и вращающий моменты в сечении вала.
где – расстояние от центра подшипника до середины посадочного участка вала.
По табл. 13.11 [3.c.373] принимаем
; ;
С учетом ослабления сечения шпоночным пазом
Принимаем
5Расчет валов
6.1. Проектировочный расчёт быстроходного вала червячного редуктора (червяка)
Исходные данные: Т1 = 60,5 Н; Ft1 = 1513 Н; Fa1 = 6050 H; Fr1 = 1966 H;
d1 = 80 мм, Fцепн = 590 H, Ма= 242 Нм.

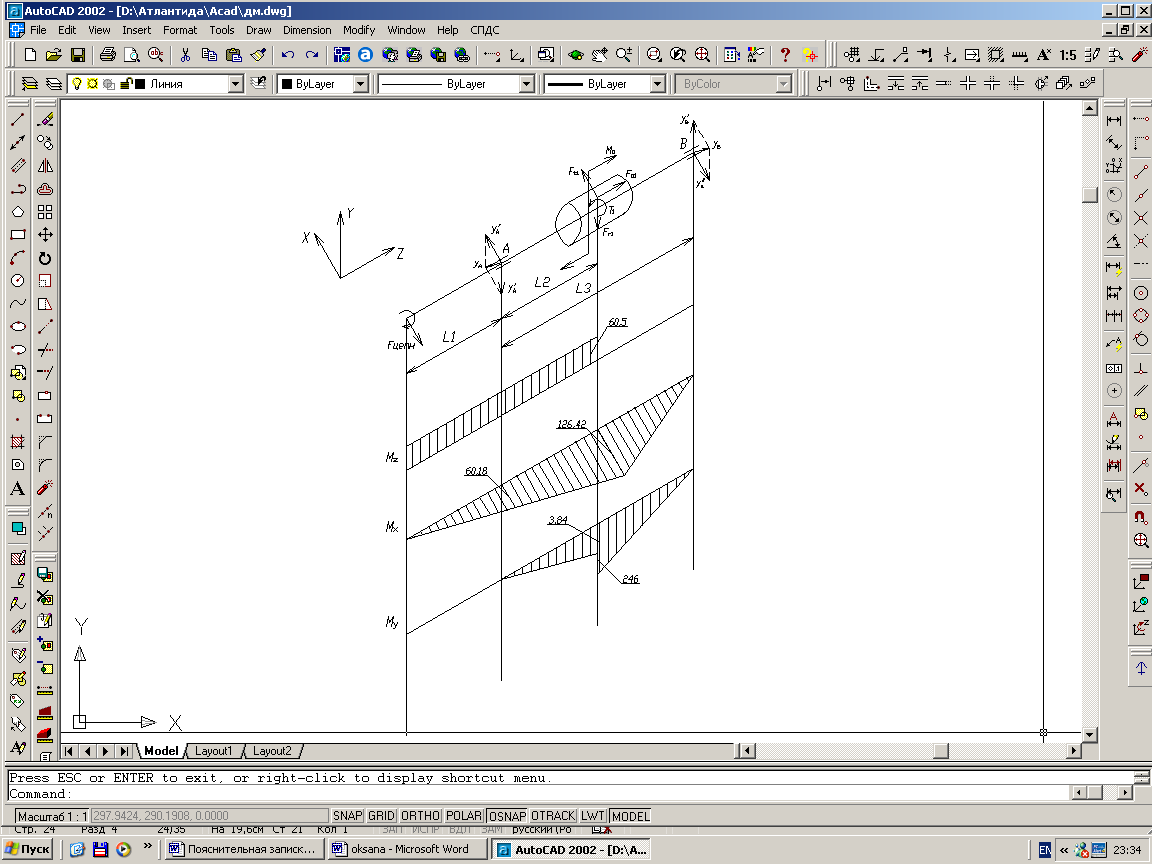

С троим эпюры изгибающих и крутящих моментов.
1. Вертикальная плоскость
Определяем опорные реакции , Н: МА= 0
уВl3 – Fr1l2 – Ма= 0 уВ= (Ма+ Fr1l2)/l3= 1936 Н.
МВ= 0
уАl3 + Fr1(l3 – l2) – Ма= 0
уА= (Ма– Fr1(l3 – l2))/l3= –30 Н.
Проверка: –уА– Fr1 + уВ= 0
30– 1966+ 1936= 0
0=0
Строим эпюру изгибающих моментов
Му1= 0
Му2= уАz2;
Му2(0)= 0, Му2(l2)= 3,84
Му3= уВz3;
Му3(0)= 0, Му3(l3 – l2)= 246
2. Горизонтальная плоскость Определяем опорные реакции , Н: МА= 0 Fцепнl1 + Ft1l2 – уВl3 = 0 уВ= (Fцепнl1 + Ft1l2) /l3= 995,5 Н. МВ= 0 Fцепн(l1+ l3) – уАl3 –Ft1(l3–l2) = 0 уА= [Fцепн(l1+ l3) – Ft1(l3–l2)]/ l3= 72,5 Н. Проверка: –Fцепн + уА– уВ + Ft1= 0 –590+72,5–995,5+1513= 0
0=0
Строим эпюру изгибающих моментов
Мx1= Fцепнz1;
Мx1(0)= 0, Мx1(l1)= 60,18
Мx3= уВz3;
Мx3(0)= 0, Мx3(l3 – l2)= 126,42
Строим эпюру крутящих моментов, Н·м
Н·м
Определяем суммарные радиальные реакции
УА= √уА2+ уА2 = √(–30)2 + 72,52= 80 Н.
УВ= √уВ2+ уВ2 = √19362 + 995,52 =2180 Н.
6.2. Проектировочный расчет тихоходного вала червячного редуктора
Исходные данные: Т2 = 968 Н; Ft2 = 6050 Н; Fa2 = 1513 H; Fr2 = 1966 H;
d2= 320 мм, Fк= 3889 H, Ма= 242,08 Нм.
С троим эпюры изгибающих и крутящих моментов.
1. Вертикальная плоскость
Определяем опорные реакции , Н: МА= 0
уВl6 – Fr2(l6–l5) + Ма= 0 уВ= (Fr2(l6–l5)– Ма )/l6= –1832 Н.
МВ= 0
уАl6 + Fr2l5+ Ма= 0
уА= (–Ма– Fr2l5)/l6= – 3798 Н.
Проверка: уА+ Fr1 –уВ= 0
1966+ 1832– 3798= 0
0=0
Строим эпюру изгибающих моментов
Му1= 0
Му2= уВz2;
Му2(0)= 0, Му2(l5)= 79
Му3= уАz3;
Му3(0)= 0, Му3(l6 – l5)= 163 2. Горизонтальная плоскость
Определяем опорные реакции , Н: МА= 0 Ft2(l6–l5)– уВl6 = 0 уВ= Ft2(l6–l5)/l6= 3025 Н. МВ= 0 уАl6 –Ft2l5 = 0 уА= Ft2l5 /l6= 3025 Н. Проверка: –уА– уВ + Ft2= 0 –3025 – 3025 + 6050= 0
0=0
Определяем суммарные радиальные реакции
УА= √уА2+ уА2 = √(–3798)2 + 30252= 4855 Н.
УВ= √уВ2+ уВ2 = √(–1832)2 + 30252 = 3537 Н.
