Создание топологии

•В ArcCatalog

•В пределах набора классов объектов

•Только простые классы объектов

–Не аннотации, размеры, геометрические

сети

•Классы объектов могут участвовать только в одной топологии

•Хранит группы свойств

•В базе геоданных хранятся специальные топологические объекты

16

vk.com/club152685050 | vk.com/id446425943

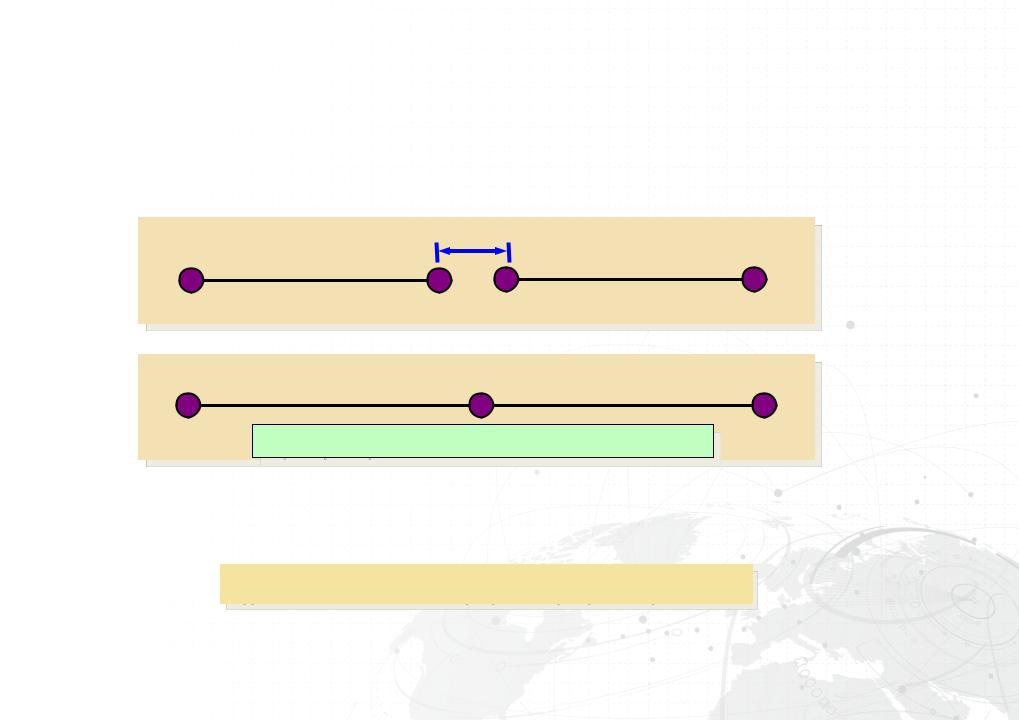

Кластерный допуск

•Расстояние, в пределах которого геометрия считается совпадающей или идентичной

Кластерный допуск

0.001 м

После проверки топологии

Проверка проводится после создания топологии

•Установить кластер ~10x меньше, чем наиболее точные данные

((1 см / 100 см в метре) / 10 (порядок) = 0.001

17

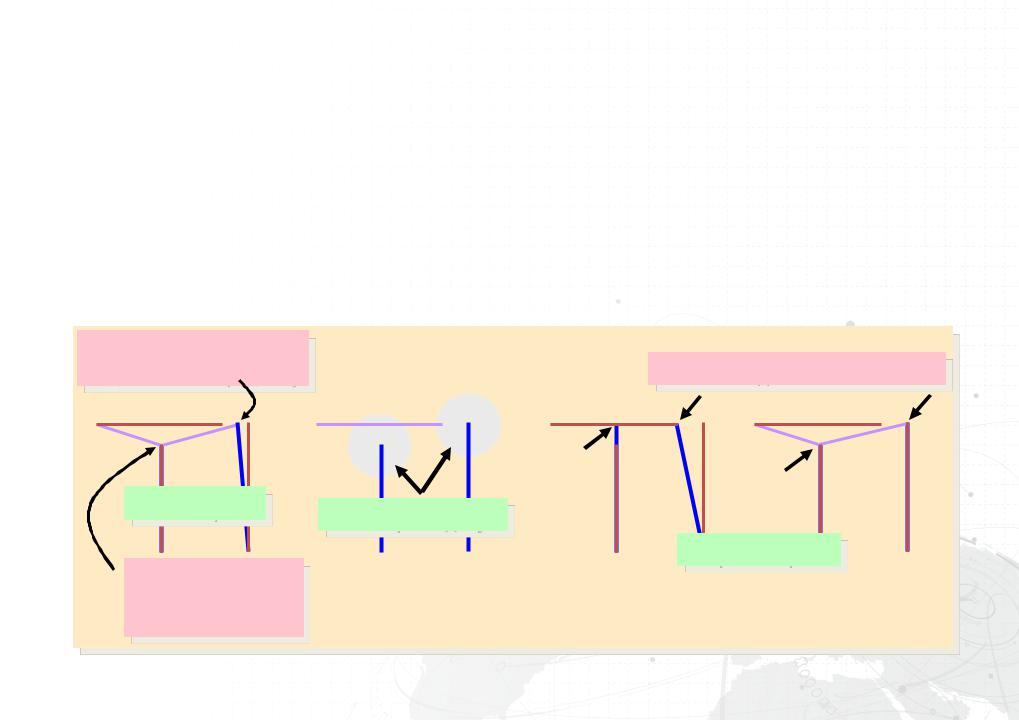

•Вершины низшего ранга (больший номер) сдвигаются к вершинам высшего ранга (меньший номер)

–Подтягивание менее точных классов к более точным классам

–1 (высший) – 50 (низший)

•Вершины равного ранга

18

vk.com/club152685050 | vk.com/id446425943

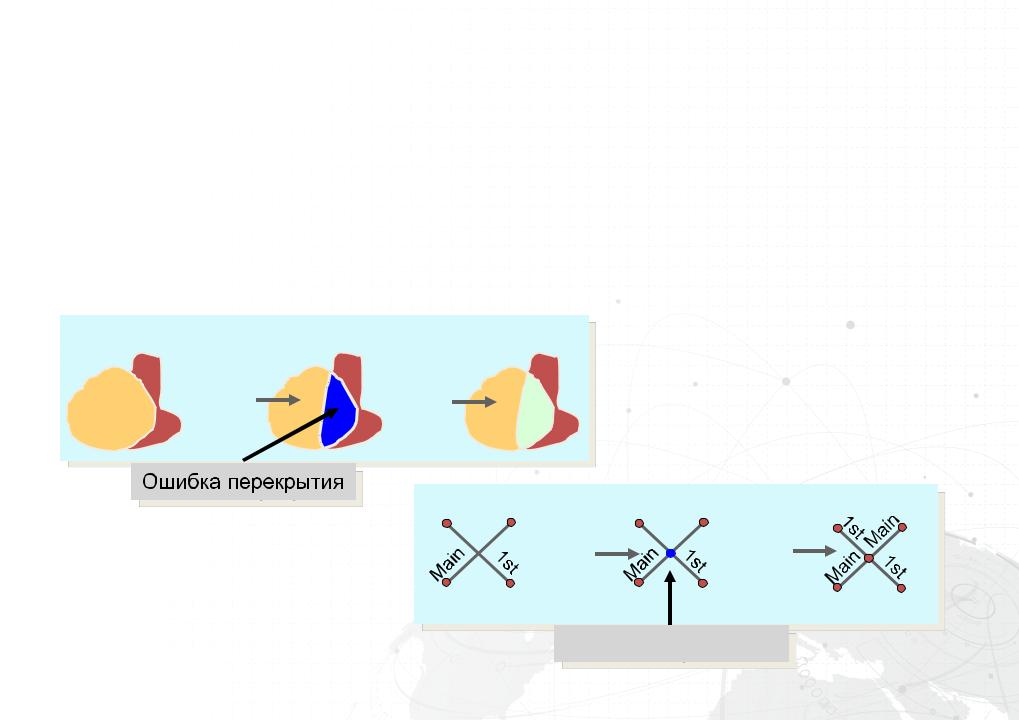

Правила топологии

•Для классов объектов или подтипов

•Выявляются при проверке топологии

•Ошибки хранятся в БГД

•Примеры

Полигоны почв не должны перекрываться

Улицы не должны пересекаться

Ошибка пересечения

19

vk.com/club152685050 | vk.com/id446425943

Три состояния топологии

•Не проверена

–Измененные области имеются

•Проверена – есть ошибки

–Все измененные области проверены и ошибки найдены

•Проверена – ошибок нет

–Все измененные области проверены и ошибки не найдены

20

vk.com/club152685050 | vk.com/id446425943

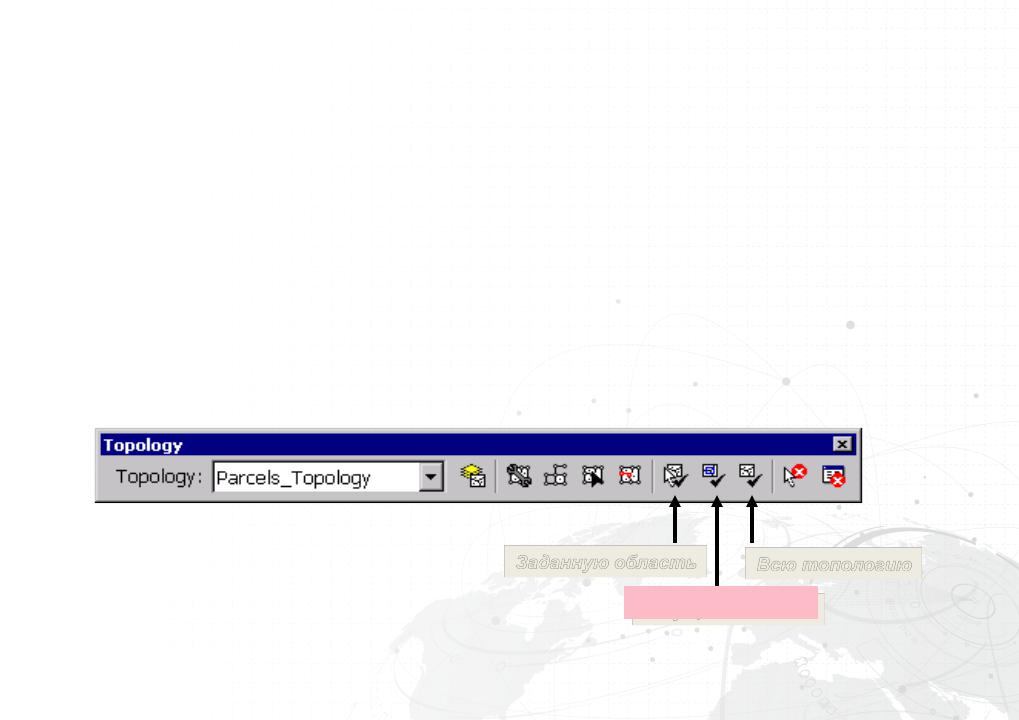

Проверка топологии

•Проверяет совпадающую геометрию на основе кластерного допуска

•Находит ошибки

•Когда проверять топологию?

–Сразу после создания

–После каждой операции редактирования

–Перед сохранением

–Раз в неделю

Текущий экстент

21

vk.com/club152685050 | vk.com/id446425943

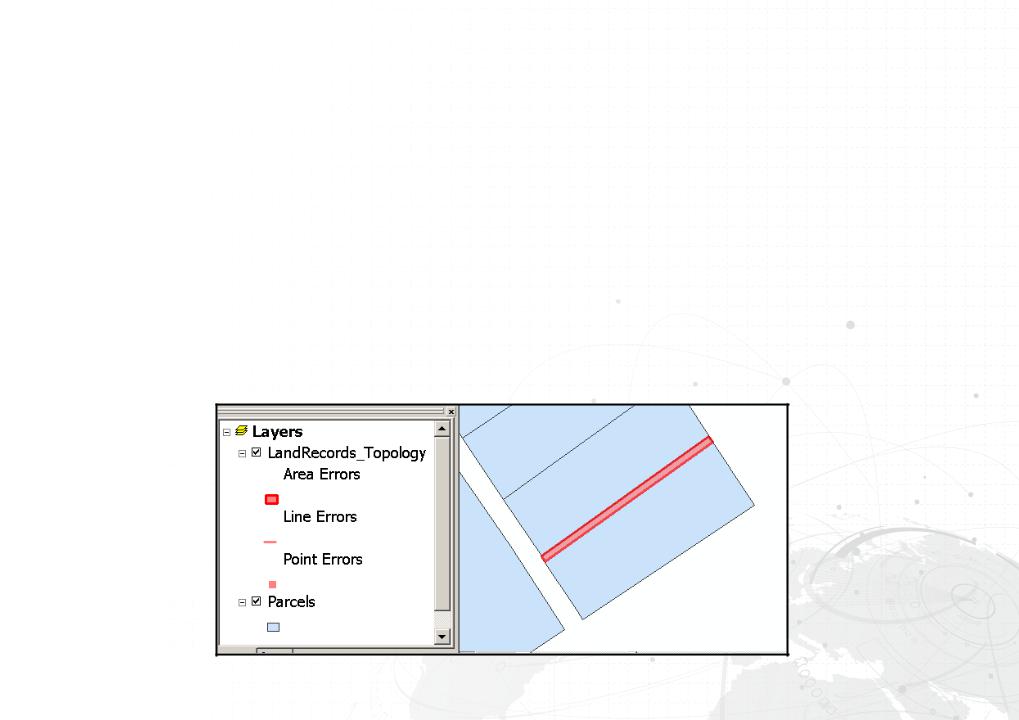

Ошибки топологии и управление ими

•Нарушение правила определяет геометрию ошибки

–Висячий узел – точечный объект

–Пересечение (дублирование линий) – линейный объект

–Перекрытие или пробел – полигональный объект

•Управление ошибками

–Оставить, исправить, пометить как исключение, нельзя удалить!

22

vk.com/club152685050 | vk.com/id446425943

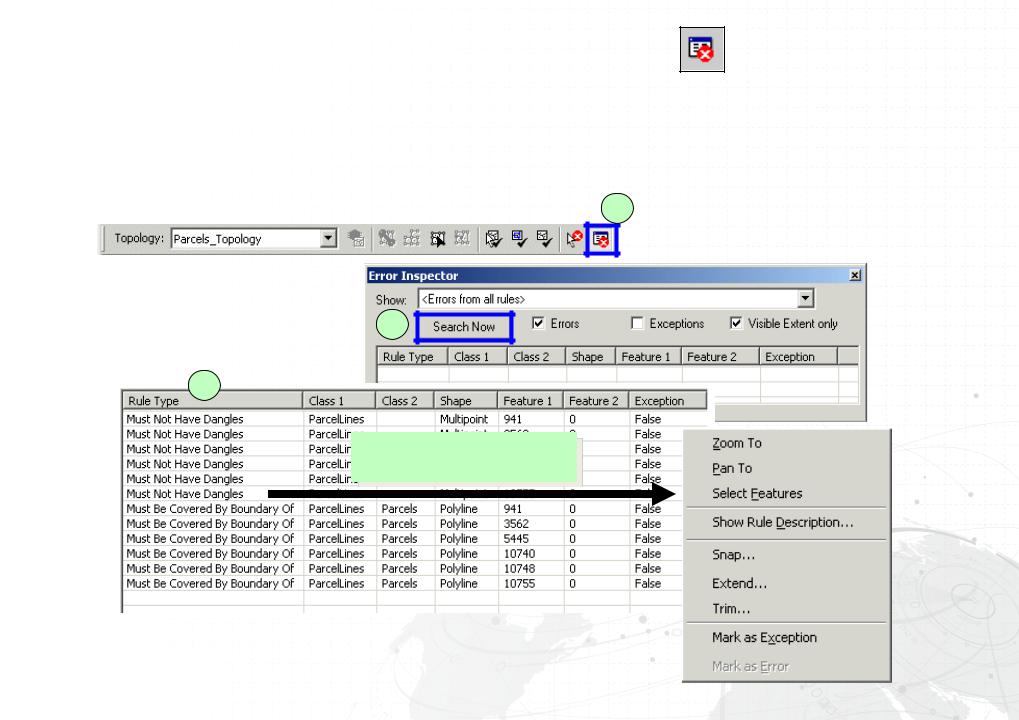

Инспектор ошибок

•Позволяет искать ошибки и исключения

–По категории и экстенту

1

3

Правая кнопка на каждой или выбрать несколько

23

vk.com/club152685050 | vk.com/id446425943

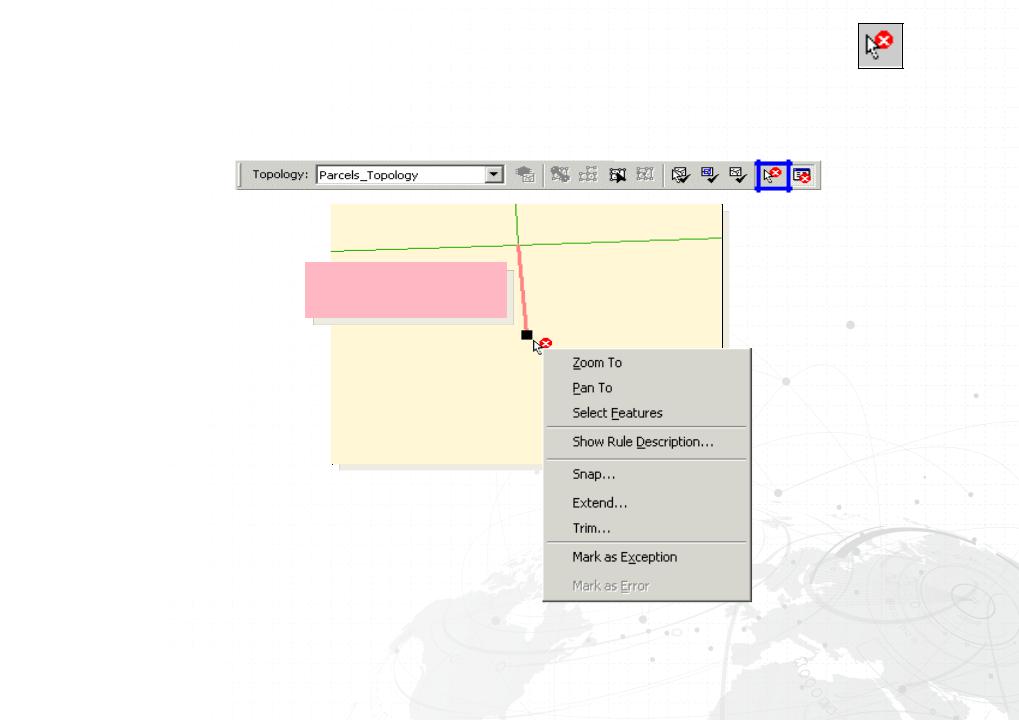

Инструмент исправления ошибок топологии

•Обеспечивает выбор ошибки и стандартное исправление

Правая кнопка мыши на ошибке

•Более подробно о редактировании объектов с топологией в Уроке 9

24

vk.com/club152685050 | vk.com/id446425943

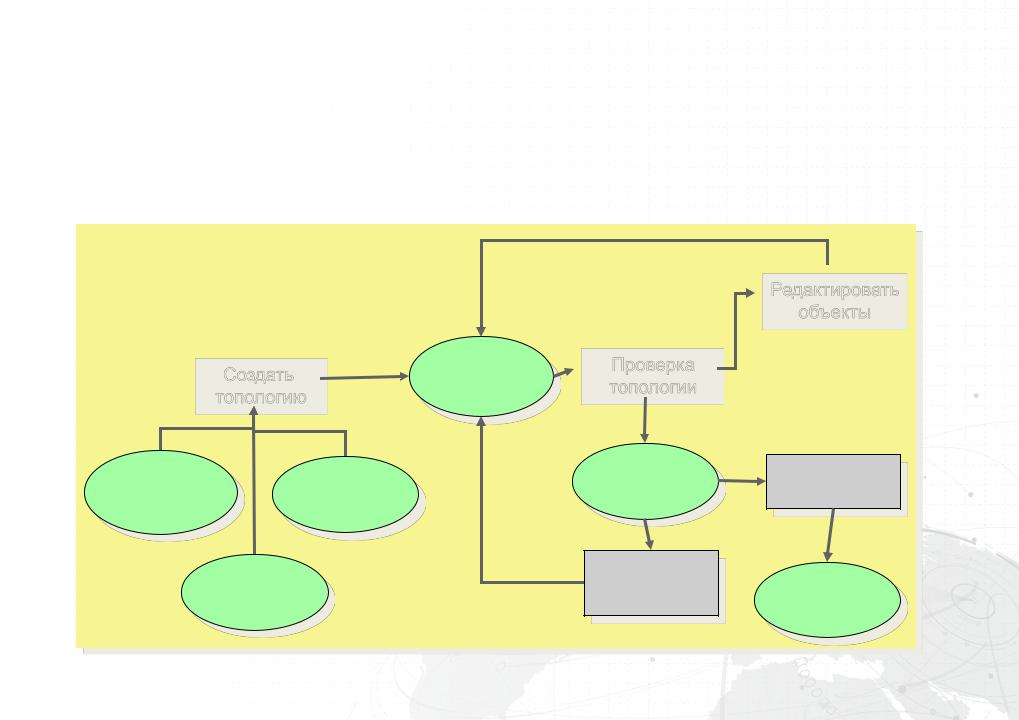

Работа с топологией базы геоданных

•Можно остановить в любой точке процесса

–Данные с ошибками можно использовать
